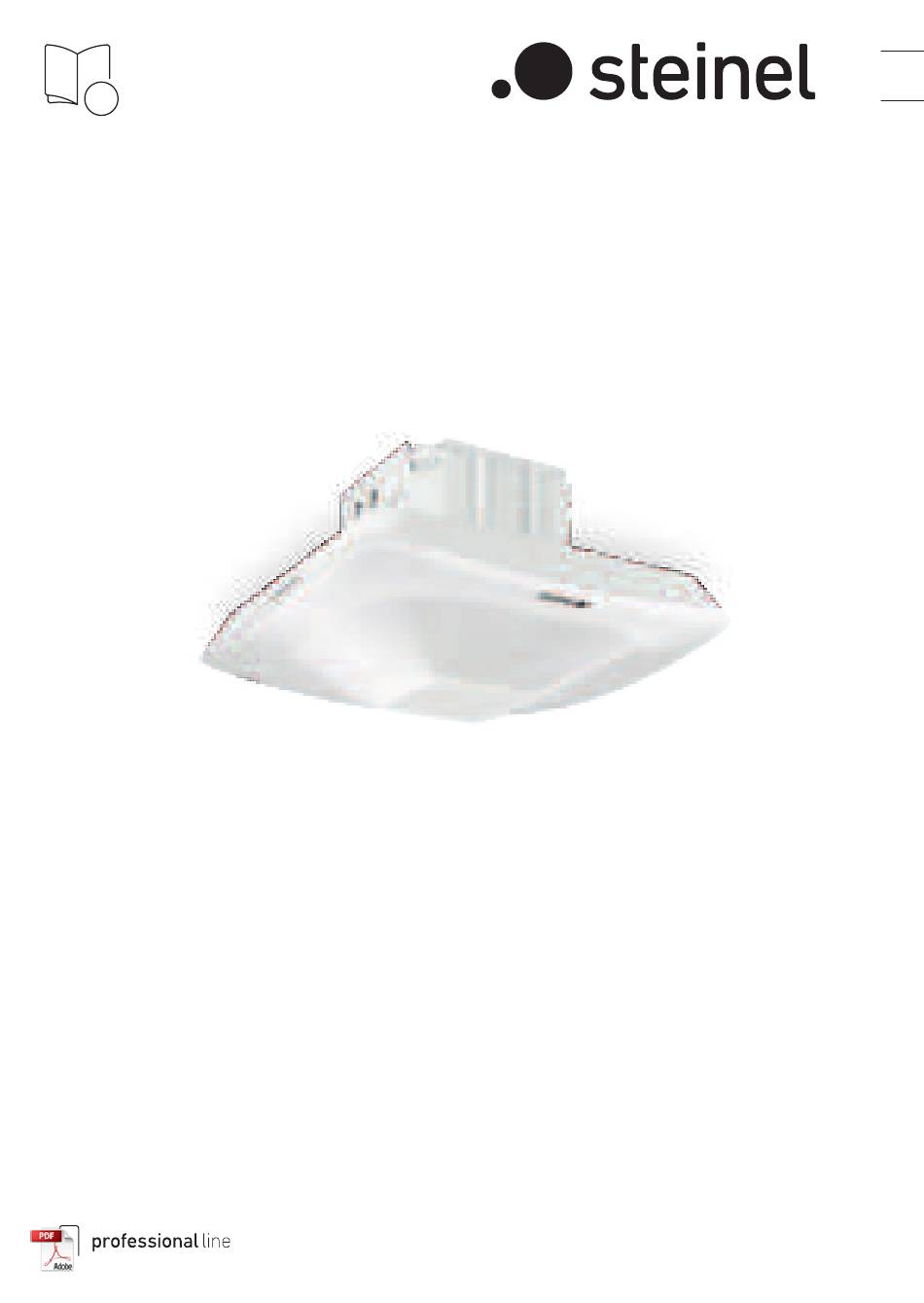

  • Page 1 HF 360-2 COM1 / COM2 / BT IPD...
  • Page 2 DE � � � � 8 Textteil beachten! GB � � � � 17 Follow written instructions! - 2 -...
  • Page 3 3�1 3�4 HF 360-2 HF 360-2 COM1 / COM2 / BT IPD UP COM1 / COM2 / BT IPD AP 3�2 3�5 3�3 3�6 - 3 -...
  • Page 4 3�7 HF 360-2 4�3 BT IPD 2,5 m 12 m 4�4 COM 1 AP 4�1 COM 1 S N N < 50m < 50m 4�5 COM 2 AP 4�2 COM 2 B1 B0 S N N < 50m < 50m - 4 -...
  • Page 5 4�6 BT IPD AP 4�9 BT IPD UP 5�1 4�7 COM 1 UP 5�2 4�8 COM 2 UP B1 B0 - 5 -...
  • Page 6 5�3 5�5 5�6 5�4 5�7 - 6 -...
  • Page 7 5�8 6�3 HF 360-2 6�1 HF 360-2 6�2 HF 360-2 - 7 -...

  • Page 8: Zu Diesem Dokument

    3� HF 360-2 COM1 / COM2 / BT IPD 1� Zu diesem Dokument Bestimmungsgemäßer Gebrauch – Bitte sorgfältig lesen und aufbewahren! – Bewegungssensor zur Deckenmon- – Urheberrechtlich geschützt. tage im Innenbereich. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Der HF 360-2 erfasst Bewegungen auch –...

  • Page 9: Elektrischer Anschluss

    Montage Unterputz 4� Elektrischer Anschluss • Netzanschluss vornehmen. (Abb� 5�1) Die Netzzuleitung besteht aus einem • Lastmodul einsetzen und fest- mehradrigen Kabel (max. Ø der schrauben. (Abb� 5�2) Leitungen: 2,5 mm): • Magnetisches Sensormodul auf- setzen. (Abb� 5�3) = Phase (meistens schwarz • Stromversorgung einschalten. oder braun) (Abb� 5�3) = Neutralleiter (meistens blau)
  • Page 10 – Wenn die Produkte als Einzelgeräte Teach-IN arbeiten, weisen Sie jedes Produkt Bei gewünschten Lichtverhältnissen, einem anderen Netzwerk zu. an denen der Sensor zukünftig bei – Falls die Produkte miteinander Bewegung einschalten soll, wird die kommunizieren müssen, richten Sie Teach-IN-Funktion gewählt. Nach mehrere Netzwerke ein, denen jeweils 10 Sekunden wird der so gemes- bis zu 100 Produkte zugewiesen sind.
  • Page 11 Smart Remote App die Schaltautomatik vorübergehend Für das Auslesen des Sensors mit unterbrochen. Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist Präsentationsmodus Wird bei Vollautomatik und aktiver Last ein Bluetooth-fähiges Smartphone oder der Eingang S verwendet, aktiviert der Tablet erforderlich.

  • Page 12: Wartung Und Pflege

    Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei 9� Konformität Sensoren, Strahlern, Außen- und Innen- leuchten 5 Jahre jeweils ab Kaufdatum Hiermit erklärt die STEINEL GmbH, dass des Produkts. der Funkanlagentyp Wir tragen die Transportkosten, jedoch HF 360-2 COM1 / COM2 / BT IPD der nicht die Transportrisiken der Rücksendung.
  • Page 13 Produktbezeichnung enthalten Verbraucher – und beschränken oder er- muss, an Ihren Händler oder direkt an setzen diese nicht. Die Inanspruchnahme uns, die STEINEL GmbH – Reklamations- Ihrer gesetzlichen Rechte bei Mängeln ist abteilung – , Dieselstraße 80-84, 33442 unentgeltlich. Herzebrock-Clarholz (AT: STEINEL Austria GmbH –...

  • Page 14: Technische Daten

    11� Technische Daten Abmessungen HF 360-2 UP: 103 × 103 × 61 (L × H × T in mm) HF 360-2 AP: 123 × 123 × 57 Eingangsspannung 220 – 240 V, 50/60 Hz Leistungsaufnahme • Stand-by HF 360-2: < 1 W Leistung Schaltausgang 1: Glüh- / Halogenlampenlast 2.000 W (COM 1 / COM 2)
  • Page 15 12� Betriebsstörungen Störung Ursache Abhilfe Licht schaltet nicht ein ■ keine Anschluss- ■ Anschlussspannung spannung überprüfen ■ Lux-Wert zu niedrig ■ Lux-Wert langsam eingestellt erhöhen bis Licht einschaltet ■ keine Bewegungs- ■ Freie Sicht auf den erfassung Sensor herstellen ■ Erfassungsbereich überprüfen Licht schaltet nicht aus ■...
  • Page 16 Störung Ursache Abhilfe Sensor verbindet sich nicht mit ■ Bluetooth des Smartpho- ■ Aktivieren Sie die der App nes ist deaktiviert oder die Bluetooth-Verbindung Bluetooth-Sichtbarkeit in auf Ihrem Smartphone der Smart Remote App ist oder prüfen Sie die deaktiviert. Sichtbarkeit in der Smart Remote App.

  • Page 17: About This Document

    3� HF 360-2 COM1 / COM2 / BT IPD 1� About this document Proper use – Please read carefully and keep in a – Motion sensor for ceiling mounting safe place. indoors. – Under copyright. Reproduction either in whole or in The HF 360-2 also detects movements part only with our consent.

  • Page 18: Electrical Connection

    • Fit load module and screw into place. 4� Electrical connection (Fig� 5�2) The mains supply lead is a multiple-core • Fit magnetic sensor module. (Fig� 5�3) cable (max. conductor Ø 2.5 mm): • Switch ON power supply. (Fig� 5�3) = Phase conductor (usually black Surface mounting or brown) •...
  • Page 19 – In case the products need to commu- in this way will be saved after 10 seconds. nicate with each other, set-up multiple The load is deactivated during this period. networks with up to 100 products assigned to each network. (The Time setting products need to be grouped inside The chosen stay-ON time can be set...

  • Page 20: Maintenance And Care

    Smart Remote app To read off the sensor via smartphone or The product requires no maintenance. tablet, you must download the STEINEL The sensor can be cleaned with a damp Smart Remote app from your app store. cloth (without detergents) if dirty.

  • Page 21: Manufacturer's Warranty

    GmbH, Diesel strasse 80-84, DE-33442 an environmentally compatible manner. Herzebrock-Clarholz, Germany All STEINEL products meet the highest Do not dispose of electrical quality standards. For this reason, we, and electronic equipment the manufacturer, are pleased to provide as domestic waste.
  • Page 22 – supplementary or replacement parts of charge, replacing a product free of which are not genuine STEINEL parts, charge (if applicable, in the form of a – any maintenance or care of products successor model of the same or higher that is not carried out in accordance quality) or by issuing a credit note.

  • Page 23: Technical Specifications

    11� Technical specifications Dimensions HF 360-2 UP: 103 × 103 × 61 (L × D × H in mm) HF 360-2 AP: 123 × 123 × 57 Input voltage 220 – 240 V, 50/60 Hz Power consumption • Stand-by HF 360-2: < 1 W Capacity, switching Incandescent / halogen lamp load 2,000 W output 1: (COM 1 / COM 2) Fluorescent lamps, electronic ballast...

  • Page 24: Troubleshooting

    12� Troubleshooting Malfunction Cause Remedy Light does not switch ON ■ No supply voltage ■ Check supply voltage ■ Lux setting too low ■ Slowly increase lux setting until light switches ON ■ No movement detection ■ Ensure unobstructed sensor vision ■...
  • Page 25 Malfunction Cause Remedy Sensor randomly restarting ■ Interference between Wifi ■ Change to a different and Bluetooth of third network setting in the party devices, e.g. Wifi sensor configuration routers page.  “6. Function and settings” - 25 -...
  • Page 26 - 26 -...
  • Page 27 - 27 -...
  • Page 28 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
