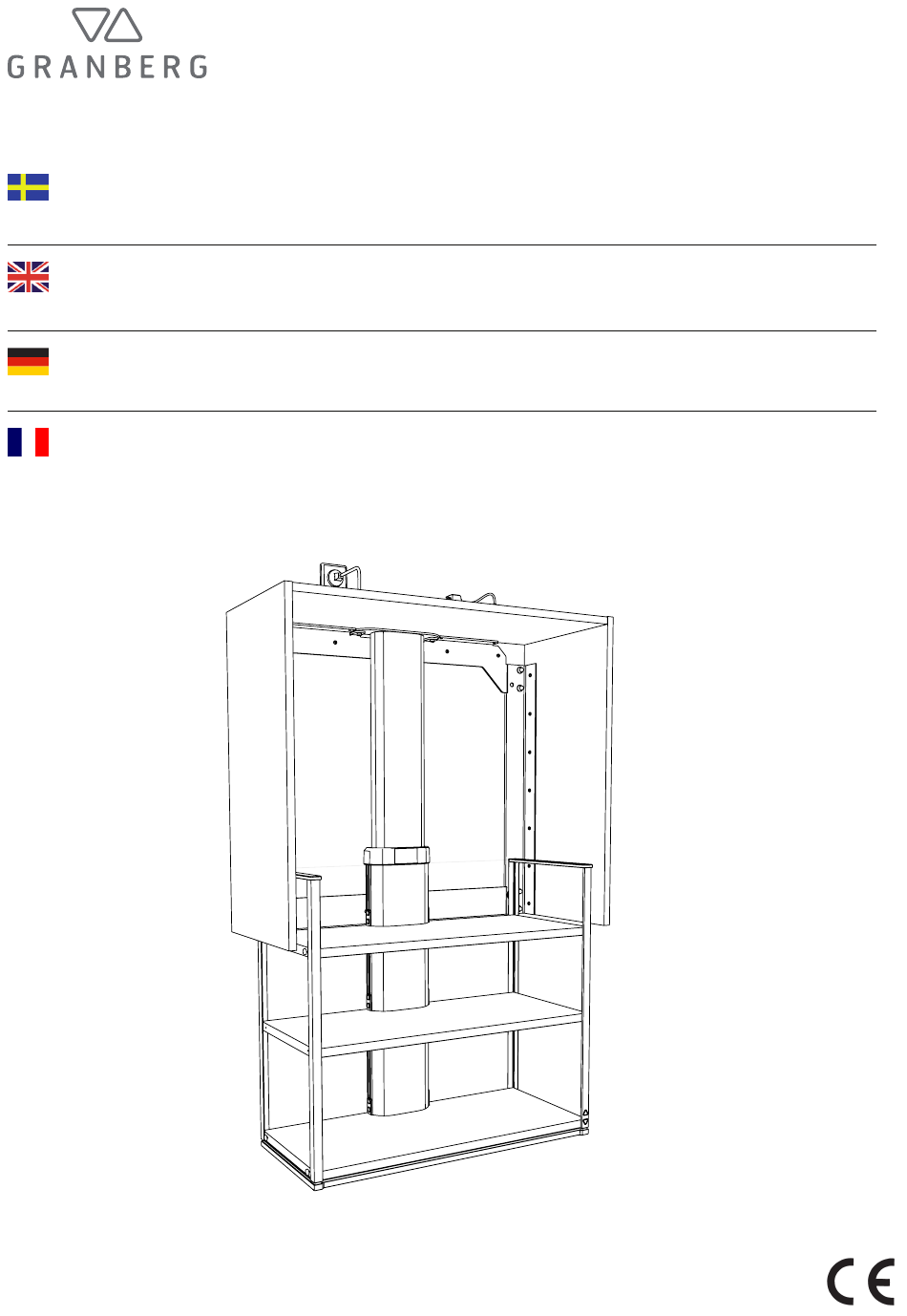

- Page 1 Dok. Nr: M840EU V: 1.0 2024-12-11 Installationsanvisning Verti 840 Installation Instructions Verti 840 Montageanleitung Verti 840 ManuelD’instructions Verti 840...
- Page 2 After completed installation, the product shall be functionally tested according to sections on p. 14. DE Vielen Dank, dass Sie sich für die Installation eines Produkts von Granberg entschieden haben! Für die Sicherheit ist es wichtig, den Anweisungen in der Montageanleitung folge zu leisten.
- Page 3 30 - 34 ↑↓ Säkerhetsbrytare Safety stop Sicherheitsstopp Arrêt de sécurité 306 / 406 / 506 / 606 / 706 / 806 / 906 Verti 840 230V/50Hz/5A DRAWN Joel 2023-02-17 CHECKED 41 mm / s TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Page 4 Planering / Planning / Planung SV Mycket Viktigt! Kontrollera väggens stabilitet före installation. Max belastning på lyftenhet är 60 kg och egenvikt upp mot 100 kg. Säkerställ att väggen klarar den koncentrerade belastning som uppkommer bakom skåpet. Säkerställ att motorenheten kan fixeras i skåpet och att konstruktionen ej är porös. I vissa fall kan väggen behöva förstärkas och anpassas för att motorenheter skall kunna fixeras tillfredsställande.
- Page 5 Elektricitet / Electricity / Strom (mm) SV Lyftenheten kräver ett eluttag och konsumerar max 5A. Tillbehör som kräver extra eluttag: - Radiostyrning 1 x 230V - Belysning 1 x 230V EN The lifting unit requires one power outlet and consumes a maximum of 5A. Accessories that require additional power outlets: - Radio control 1 x 230V - Lighting 1 x 230V...
- Page 6 Leveransinnehåll / Content of delivery / Lieferumfang / Contenu de la livraison UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m DEBUR AND BREAK SHARP EDGES...
- Page 8 Skruvar medföljer ej Screws not included Schrauben nicht im Lieferumfang enthalten Vis non incluses Stabiliserande skruv in i vägg (vid behov) Stabilizing screws into the wall (if necessary) Stabilisierungsschrauben für die Wand (falls erforderlich) Vis de stabilisation dans le mur (si nécessaire) Distans till vägg vid behov Distance to wall if necessary Ggf.
- Page 11 Säkerhetsbrytare Safety stop Sicherheitsstopp Arrêt de sécurité Motor Moteur 230V Manöver Maneuver Steuerung Manœuvre...
- Page 12 Funktionsprov / Functional tests / Funktionstest / Tests fonctionnels Efter installation ska komplett funktionsprov utföras: Provkör lyftenheten upp och ner hela vägen till respektive ändläge. Kontrollera att lyften löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. Kontrollera att inga kablar kommer i kläm och att de är fixerade.
- Page 13 Innan driftsättning - Läs användarmanual Endast behöriga personer får använda denna produkt! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår användarmanualen innan driftsättning. Användarmanualen medföljer denna installationsanvisning som separat häfte. Samtliga handlingar som medföljer produkten ska finnas tillgänglig för berörd personal, förvaras på...
- Page 14 Granberg Interior AB Importgatan 30 602 28, Norrköping Tel: 011-19 77 50 info@granberg.se www.granberg.se...
