3B SCIENTIFIC ® PHYSICS

SW-Paket Ultraschall (230 V, 50/60 Hz) 1012845

SW-Paket Ultraschall (115 V, 50/60 Hz) 1012846

Bedienungsanleitung

08/12 TL

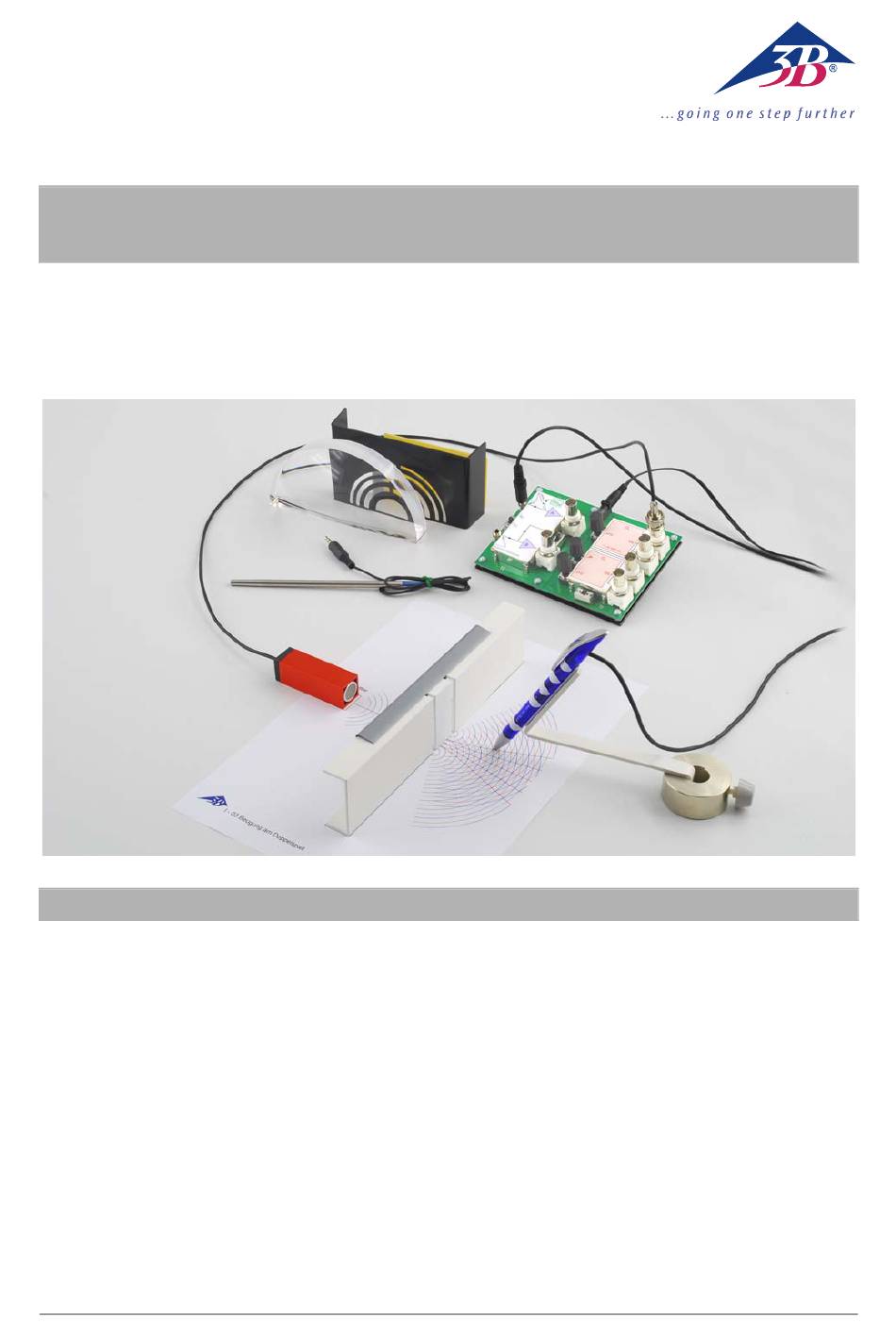

Das SW-Paket Ultraschall ist konzipiert zur Dar-

stellung der grundlegenden Eigenschaften von

Wellen im platzsparenden Tischexperiment am

Beispiel von 40-kHz-Ultraschallwellen.

Die Schallausbreitung findet in guter Näherung

in der Tischebene statt. Beugungsobjekte, Spie-

gel, Hohlspiegel, Fresnel'sche Zonenplatte, etc.

sind daher für den Halbraum über der Tisch-

ebene ausgelegt. Dies erleichtert einen über-

sichtlichen experimentellen Aufbau unter Ver-

wendung von Arbeitsvorlagen und Auflagemas-

ken.

Geeignete Sonden ermöglichen die Aufzeich-

nung der Schwingungen an beliebigen Punkten

der Welle sowie die Messung der Schallfelder

nach Reflexion, Wellenbeugung und Interferenz.

Eine dieser Sonden, der US-Pen, enthält zu-

1. Beschreibung

sätzlich einen Phasenzeiger in Form einer LED,

deren Helligkeit auf ein Minimum reduziert wird,

wenn die Phasendifferenz zwischen dem Mess-

punkt und einem ausgewählten Bezugspunkt ein

Vielfaches von 360° ist. Mit dem US-Pen lassen

sich daher z.B. Wellenfronten als Linien gleicher

Phasenlage (Isophasen) aufzeichnen.

Für einige weitere Experimente empfiehlt sich der

zusätzliche Einsatz eines Vielfachmessgerätes

mit ausreichendem Frequenzgang zur Messung

der Ultraschallamplituden. Bei Anschluss eines

Zweikanal-Oszilloskops lassen sich die Ultra-

schallschwingungen am Sondenort darstellen.

Das Ausstattungspaket mit der Artikelnummer

1012845 ist für eine Netzspannung von 230 V

(±10 %) ausgelegt, 1012846 für 115 V (±10 %).
