3B SCIENTIFIC ® PHYSICS
Apparatur zum Freien Fall 1000738
Bedienungsanleitung
09/15 TLE/ALF

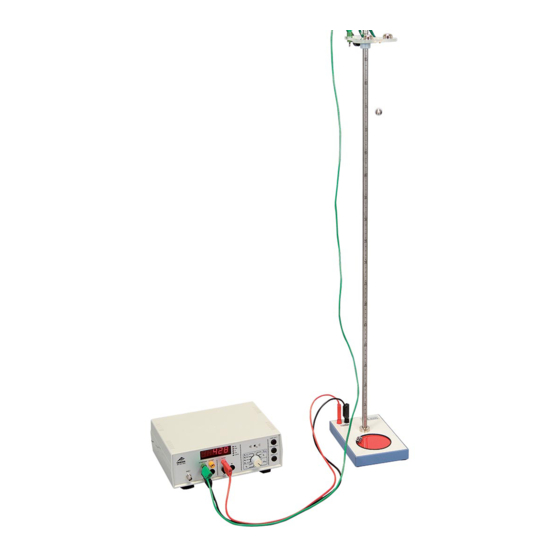

1. Beschreibung
Die Apparatur zum Freien Fall dient zur Mes-
sung der Fallzeit einer Stahlkugel für verschie-
dene, präzise einstellbare Fallhöhen von 20 bis
960 mm.
Auf einer Grundplatte mit integrierter Auffang-
platte ist eine Stativsäule mit Skala montiert. An
ihr befindet sich die in der Höhe verstellbare
Startkonsole mit Aüslösevorrichtung für den
Fallkörper (Stahlkugel). Unter der Auslösevor-
richtung befinden sich 3 Kontaktstifte, die eine
exakte Ausgangsposition der Stahlkugel ge-
währleisten. Mit der leitenden Oberfläche der
Kugel bilden diese Kontaktstifte einen Schalter,
der nach dem Start der Kugel öffnet. Die Halte-
1

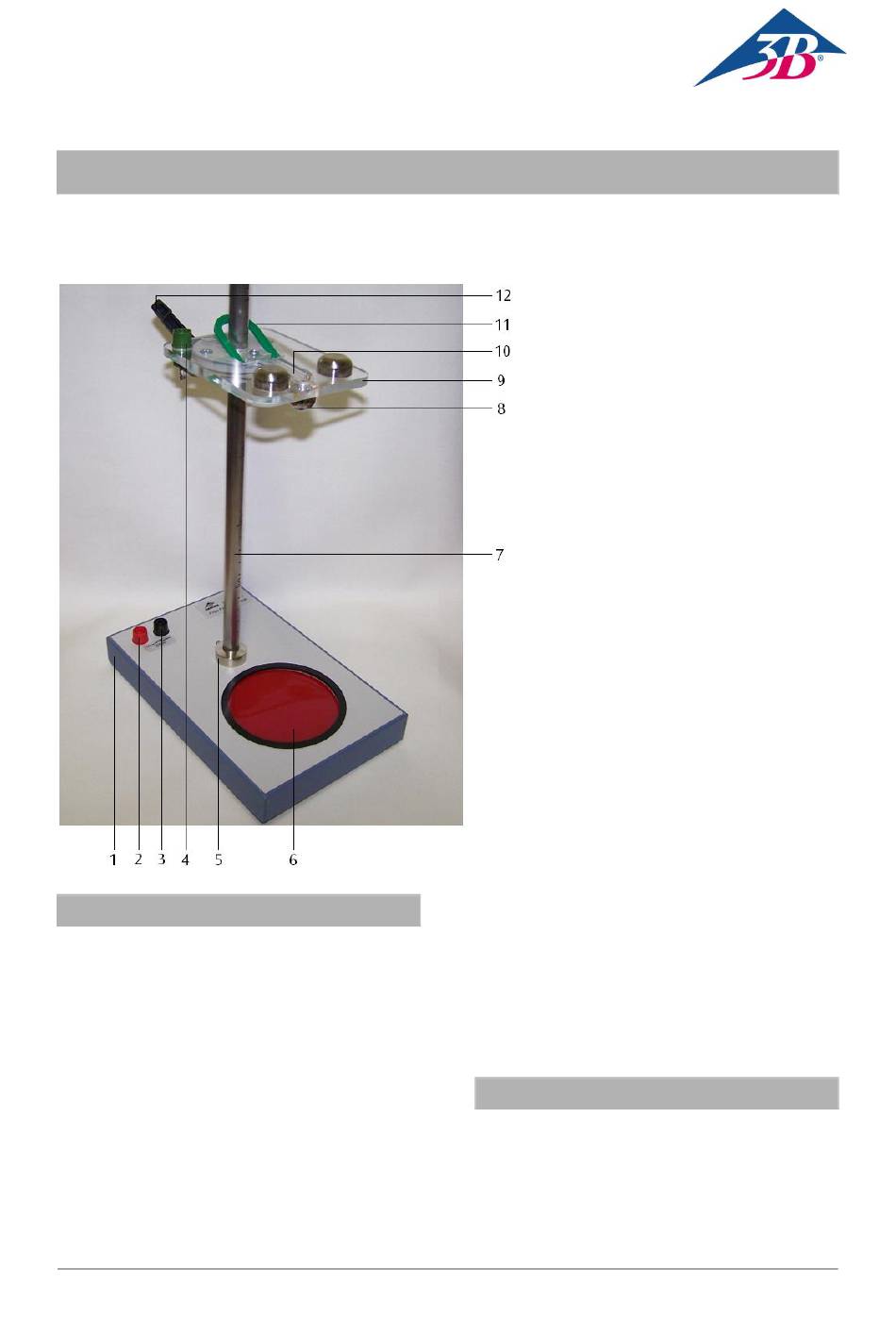

Grundplatte
2
Buchse Stopp
3
Buchse Masse
4
Buchse Start
5
Stabaufnahme mit Fixier-
schraube
6
Auffangplatte
7
Stativsäule mit Skala
8
Stahlkugel
9
Startkonsole mit Auslösevorrich-
tung
10 Haltezunge mit Mikro-Magnet
11 Auslösebügel
12 Arretierhebel für Startkonsole
zunge besitzt an ihrer Spitze einen Mikro-Mag-
net, der die Kugel in Startposition hält. Beim
Aufprall der Kugel auf die Auffangplatte wird die
Zeitmessung gestoppt. Die Auffangplatte ist so
gestaltet, dass die aufprallende Kugel auf ihr lie-
gen bleibt und nicht auf den Boden fällt.
Eine sehr gute Reproduzierbarkeit der Messer-
gebnisse ist gegeben.
2. Lieferumfang
1 Grundplatte
1 Stativsäule
1 Startkonsole
3 Stahlkugeln, 16 mm Ø
1 Imbusschlüssel
1
