3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
05/09 Hh
1. Sicherheitshinweise
Die Reaktionsbox ist ausschließlich für Unterrichts-
zwecke bestimmt! Die hiermit ermittelten Messwerte
dürfen niemals zur Beurteilung des Gesundheitszu-
standes einer Person verwendet werden!
•
Die Reaktionsbox nicht zu diagnostischen Zwe-
cken einsetzen!
•
Die Reaktionsbox nicht als Kontrollgerät für
therapeutische Maßnahmen einsetzen!
•
Die Reaktionsbox unter keinen Umständen öff-
nen oder manipulieren!
2. Beschreibung
Mikroprozessor-gesteuerte Reaktionsbox mit drei
eingebauten Tastern und den Tastenkappen blau,
grün, rot, einem Steckanschluss für den Fußtaster
und einer Kombi-Leuchtdiode mit den Einzelfarben
Reaktionsbox U11394
der Tasten sowie der Mischfarbe weiß. Die weiße
Signalisierung ist für den Fußtaster reserviert.
Zufallbedingtes Einschalten der Leuchtdiodenfarben
mit Messung der Quittierungszeit (Reaktionszeit) bis
zur Betätigung der zugehörigen Taste oder des Fuß-
tasters.
Anzeige der Reaktionszeit im Display des 3B NET-
log
Automatische Erkennung ("Probe Detect") der Reak-
tionsbox durch das 3B NETlog
1 Reaktionsbox
1 Fußtaster inkl. 2 m-Anschlusskabel mit Klinken-
1 miniDIN-Anschlusskabel 8-pin, 600 mm lang
1 Bedienungsanleitung für U11394
1

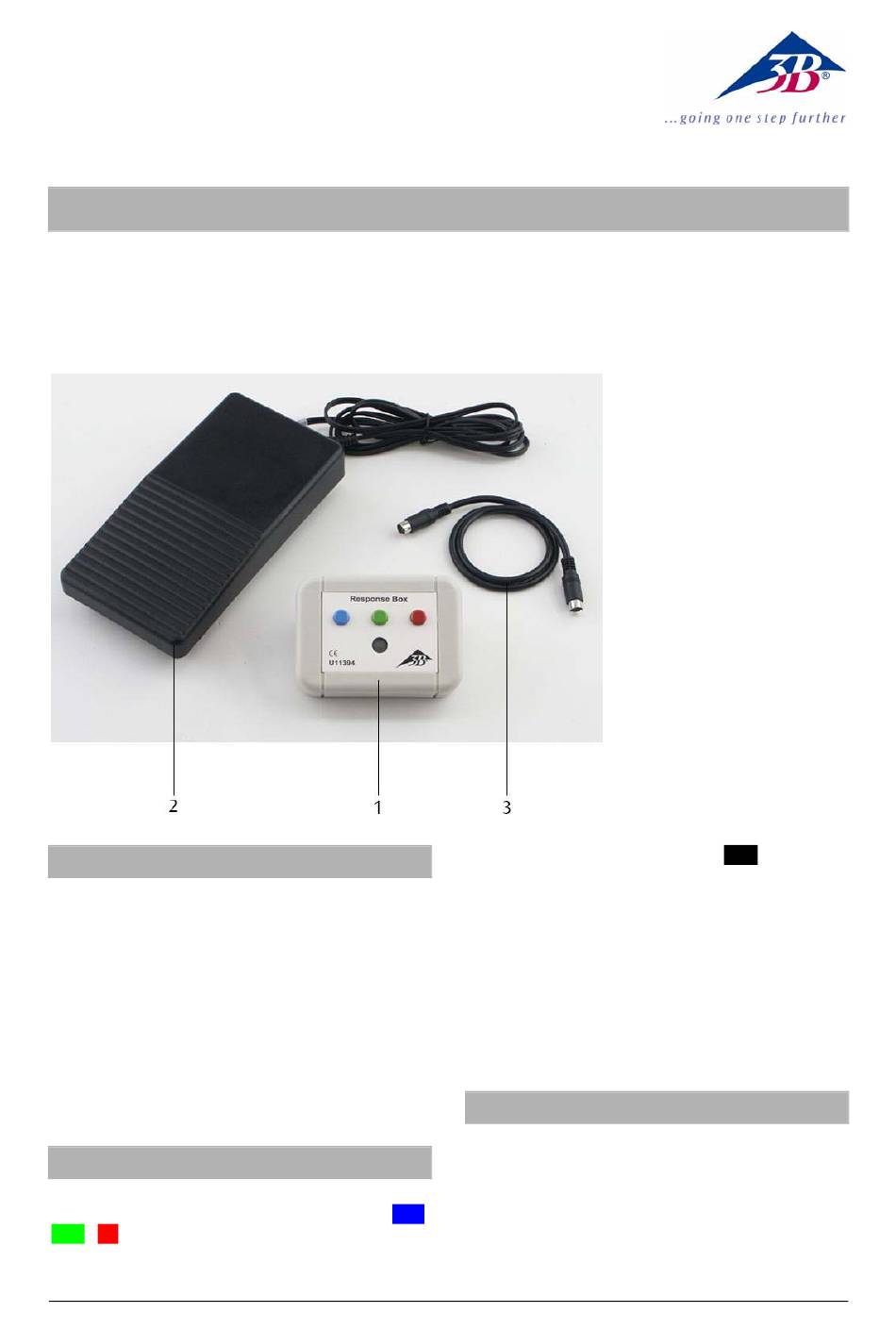

1 Reaktionsbox
2 Fußschalter
3 miniDIN-Anschlusskabel
TM
.
3. Lieferumfang
stecker
TM
.
