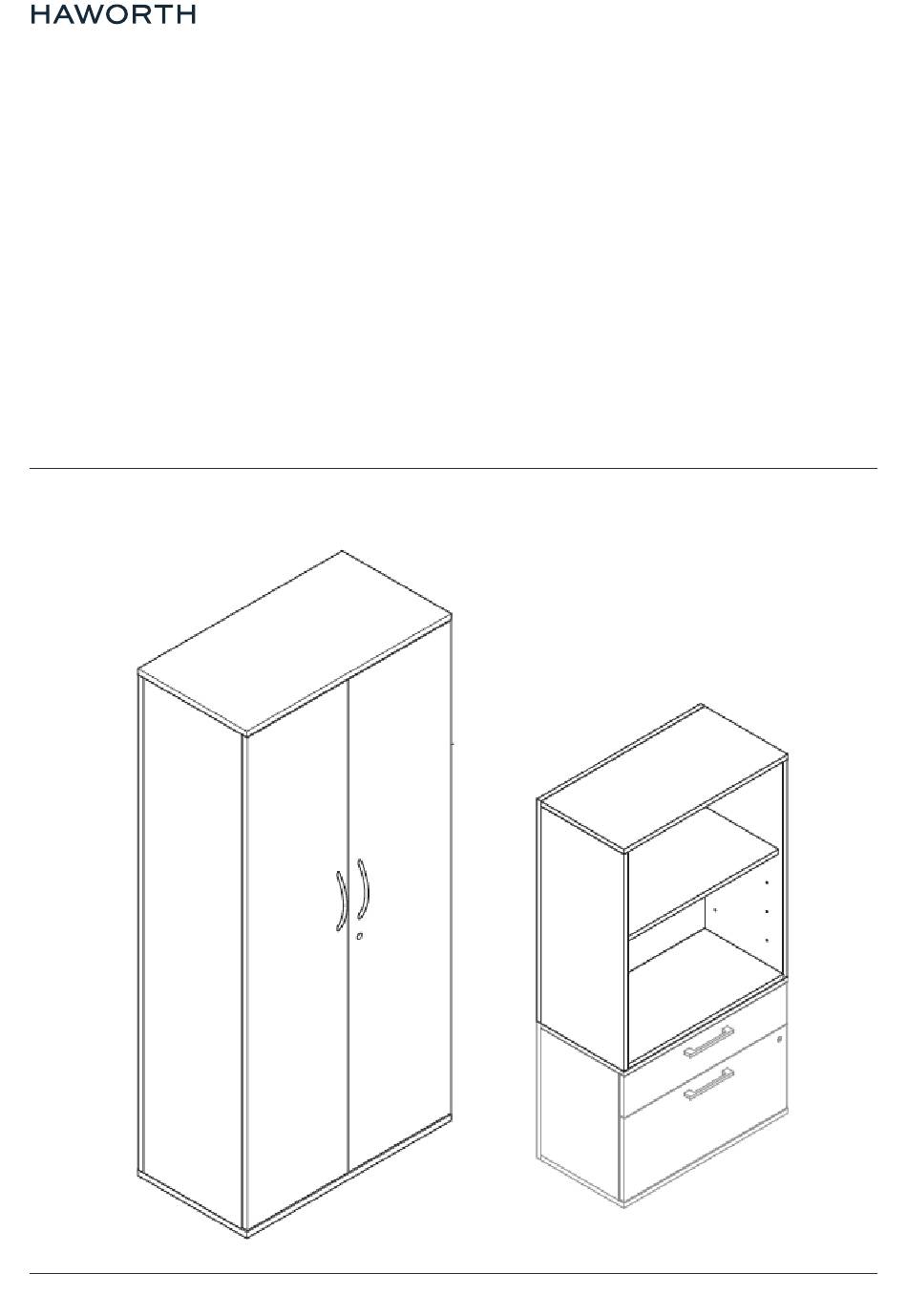

- Page 1 Be_Hold Assembly Instructions Montageanleitung Notice de montage Instrucciones de montaje 1 I 32...
-
Page 2: Table Of Contents
Be_Hold Assembly Instructions Tools required Erforderliche Werkzeuge Outils nécessaires Herramientas necesarias 4-5-6mm 10 mm Contents/ Inhalt/ Contentus /Inhoud/Contenido/Contenuto frame _ Fußgestell socle _ plint patas _ piede height adjustment _ Justierung Höhenste ller _réglage de la hauteur _ hoogte verstelling _ajuste en altura _ regolazione altezza handle _ Griff _poignée _ handg reep _tirador _ maniglia wall fastening for Be_Hold Element &... - Page 3 Be_Hold Assembly instructions (C) 2x 2300505 (A)2300002 015QR (B) 4x ED00009 005QR (6 x 30) (6,3 x 15) Frame/Fußgestell /Socle /plint /patas/piede 4 mm 3 I 32...
-
Page 4: Height Adjustment _ Justierung Höhenste Ller _Réglage De La Hauteur
Be_Hold Assembly instructions Height adjustment /Justierung Höhensteller /Réglage de la hauteur/Hoogte verstelling / Ajuste en altura /Regolazione altezza Glides Gleiter/ patin/ glijder/ Deslizador/ Scivolante 6 mm Plinth/ Sockel/ plinthe/ plint/ zócalo/ piede 4 mm 4 I 32... -
Page 5: Handle _ Griff
Be_Hold Assembly instructions 4x 2300273 (4 x 25) 2x EC00012 001CM Handle /Griff/Poignée/Handgreep/Tirador/Maniglia 5 I 32... - Page 6 Be_Hold Assembly instructions 2x 2600103 2x 2300068 2x 2300032 2x 2600050 001AG (gray) 2x 2300032 10mm 003QR (8 x 50) 2x 2600050 001AT (black) 003QR Wall fastening for -/ Wandbefestigung für -/ Fixation murale pour- / Fijación a pared para- /Fissaggio a muro per Be_Hold Element Wall testing of stability.
- Page 7 Be_Hold Assembly instructions (B) 2x 2300008 4x 2300068 (A) 4x 2300010 2x ED00023 008QR (4 x 17) (8 x 50) 005QR (5 x 90) Wall fastening for -/ Wandbefestigung für -/ Fixation murale pour- / Fijación a pared para- /Fissaggio a muro per Be_Hold Design Wall testing of stability.
-
Page 8: Kastverbinding Horizontaal _Conexión Horizontal De Armarios _ Collegamento Moduli In Line A
Be_Hold Assembly instructions ED00044 (B)6x 2300010 (A)4x 2300010 010QR (4 x 30) 016QR (6,3 x 13) Cabinet connection horizontal /Schrankverbindung horizontal /Plaque d'alignement horizontale pour armoire/Kastverbinging horizontaal /Conexión horizontal de armarios /Collegamento moduli in linea Be_Hold Design Be_Hold Element 8 I 32... -
Page 9: Kastverbinding Verticaal _Conexión Vertical De Armarios _ Collegamento Moduli Sovrapposti
Be_Hold Assembly instructions (B)2x 2300505 (A)4x ED00009 005QR (6 x 30) Cabinet connection vertical/Schrankverbindung vertikal /Plaque d'alignement verticale pour armoire /Kastverbinding verticaal /Conexión vertical de armarios /Collegamento moduli sovrapposti Be_Hold Design Be_Hold Element 9 I 32... -
Page 10: Deur Voorzien Van Scharnieren 270
Be_Hold Assembly instructions 2300010 033QR (4 x 20) Door alignment 270° hinges/Türeinstellung Scharnier 270° /Ajustement des charnières de portes ouverture 270° /Deur voorzien van scharnieren 270° /Alineamiento de puertas de bisagras 270° /Allineamento ante 270° 10 I 32... -
Page 11: Deur Voorzien Van Scharnieren 110
Be_Hold Assembly instructions Door alignment 110° hinges/Türeinstellung Scharnier 110° /Ajustement des charnières de portes ouverture 110° /Deur voorzien van scharnieren 110° /Alineamiento de puertas de bisagras 110° /Allineamento ante 110° 11 I 32... -
Page 12: Construction Shelf/Konstruktionsboden /Étagère De Construction
Be_Hold Assembly instructions 4x 2300726 Construction shelf/Konstruktionsboden /Étagère de construction/ Constructie legbord/Estante de construcción/Ripiano strutturale 12 I 32... -
Page 13: Wardrobe Pull Out Melamine/ Steel Shelf _ Garderobenhalter Melamin-/ Stahlboden _Pe Nderie Extractible En Mélamine/ Étagère En Acier _ Garderobe Pul Out Melamine/ Stalen Legbord _Estante Perchero Deslizante De Melamina O Acero
Be_Hold Assembly instructions 4x 2300008 2400504 2x 2300000 001QR 2402435 008QR (4 x17) (4,2 x 9,5) Wardrobe pull out melamine/ steel shelf/Garderobenauszug Melamin-/ Stahlboden /Penderie extractible en melamine/étagère en acier /Garderobe pul out melamine/Stalen legbord /Estante perchero deslizante de melamina o acero /Ripiano estraibile per guardaroba in melaminico/ metallo Melamine shelf/ Melaminboden/ tablette mélamine/ melamine legbord/ estante de melamina/ ripiano melaminico... -
Page 14: Wardrobe Rail _ Garderobenstange _Tringle De Penderie
Be_Hold Assembly instructions 4x 2300010 2x 2400139 1xEC00017 ..019QR (3,5 x 15) Wardrobe rail/Garderobenstange /Tringle de penderie /Garderobestang /Barra porta-perchas /Asta guardaroba 14 I 32... -
Page 15: Sliding Door Adjustment _ Schiebetür Justiere N _Ajustement De S Portes Coulissantes
Be_Hold Assembly instructions 2300545 2300544 001LE Sliding door adjustment/Schiebetür justieren /Ajustement des portes coulissantes /Schuifdeur verstelbaar /Ajuste de puertas correderas /Regolazione anta scorrevole remove door/ Tür ausbauen/ enlever la porte/ deur verwijderen/ retirara puerta/ rimuovere l‘anta high adjustment/ Höhe einstellen/ réglage de la hauteur/ hoogte instellen/ ajuste de altura/ regolazione in altezza 15 I 32... -
Page 16: Verwisselen Van Jaloeziedeur _Cambio De La Puerta Pe Rsiana _ Sostituzione Della Serrandina
Be_Hold Assembly instructions Change of the tambour door /Querrollladen auswechseln /Remplacement des portes à rideaux /Verwisselen van jaloeziedeur /Cambio de la puerta persiana /Sostituzione della serrandina 16 I 32... -
Page 17: Exchange The Core _ Wechselkern Tauschen _Changement Du Barillet
Be_Hold Assembly instructions X6631K Exchange the core /Wechselkern tauschen /Changement du barillet /De kern vervangen /Cambio de bombillo /Sostituzione del cilindro Assembly/ Montage/ montage/ montage/ montaje/ montaggio Disassembly/ Demontage/ démontage/ demontage/ desmontaje/ smontaggio 17 I 32... -
Page 18: Assembling/ Disassembling Knob _ Montage/ Demontage Dreholive_Montag E/ Démontage De La Poignée _ Montag E/ De Montage Knop
Be_Hold Assembly instructions 2300744 X6631K 2402290 2402507 Assembling/ disassembling knob //Montage/ Demontage Dreholive //Montage/démontage de la poignée //Montage/ demontage knop //Montaje/desmontaje de pomo //Montaggio/ smontaggio pomolo Assembly/ Montage/ montage/ montage/ montaje/ montaggio Disassembly/ Demontage/ démontage/ demontage/ desmontaje/ smontaggio 18 I 32... -
Page 19: Fixed Code Lock_Feste Codesperre_Serrure À Code Fixe _Vast Codeslot
Be_Hold Assembly instructions Fixed Cod Lock/Feste Codesperre/Serrure à code fixe /Vast codeslot Bloqueo de código fijo Blocco codice fisso Changing the user code/Benutzer-code Setting the user code/Benutzer-code ändern/Modification du code utilisateur/De einstellen/Réglage du code utilisateur/DE gebruikerscode wijzigen/Modificación del Código gebruikerscode instellen/Programación del Código de usuario/Modifica del codice utente de usuario / impostazione del codice utente 19 I 32... - Page 20 Be_Hold Assembly instructions Emergency opening without code reset/Notöffnung Finding unknown code/Unbekannten code ohne reset des codes/Ouverture d’urgence sans herausfinden/Détermination d’un code réinitialisation du code/Noodopening zonder code- inconnu/Onbekende code vinden/Identificación de reset/Apertura de emergencia sin reset del Código desconocido/Trovare il codice sconosciuto Código/Apertura di emergenza senza reset del codice 20 I 32...
-
Page 21: Free Cod Lock _Schloss Mit Freiem Code_Serrure À Code Libre
Be_Hold Assembly instructions Free Cod Lock /Schloss mit freiem Code/Serrure à code libre /Gratis codeslot /Bloqueo de código gratuito /Blocco codice gratuito Locking and Unlocking/Üffnen Emergency opening without code Emergency opening with code und Schliessen/Ouverture ez reset/Notöffnung ohne reset des reset/Notöffnung mit reset des fermeture/Vergrendelen en codes/Ouverture d’urgence sans... -
Page 22: Suspension Filing Frame_Hängerahmen _Cadre Pour Dossiers Suspendus
Be_Hold Assembly instructions 2402297 001QR (2X) (A) 6x FVISDIV602 (B) FVISTRP816 EC00212 2300726 2402297 002QR (3x) (5 x 16) (6,3 x 11) 002RO Suspension filing frame /Hängerahmen /Cadre pour dossiers suspendus /Hangmapframe /Bastidor de carpetas /Telaio estraibile per cartelle sospese 22 I 32... - Page 23 Be_Hold Assembly instructions 4x 2300006 1x ED00018 ..ED00017 … 2x 242294 001BL 038QR (M6 x 6) Optional drawer insert/ Optional Einlegewanne/ Option tiroir intégré/ Optioneel lade inzet/ cajón insertado opcional/ Opzione cassetto integrato 23 I 32...
-
Page 24: Montag E Contrepoids Pour Be_Hold Élement & Design _ Assemblage Contra Gewicht Voor Be_Hold Ele Ment & De Sign
Be_Hold Assembly instructions (C) 2x (B)2x 2300032 1x 2400523 (A)2x 2300012 019QR 2300014001QR 019QR (M6x20) Assembling counterweight for -/Montage Gegengewicht für -/ Montage contrepoids pour -/ Assemblage contra gewicht voor -/ Montaje del contrapeso para -/ Montaggio del contrappeso per Be_Hold Element 24 I 32... - Page 25 Be_Hold Assembly instructions 2400523 3x 2300008 009QR (4x23) Assembling counterweight for -/Montage Gegengewicht für -/ Montage contrepoids pour -/Assemblage contra gewicht voor -/ Montaje del contrapeso para -/ Montaggio del contrappeso per Be_Hold Design 25 I 32...
-
Page 26: Assembling Reinforcing Profile _ Montage Verstärkungsprofil Montag E Du Profil Pour Renfort _ Assamblage Ve Rsteviging S Profile
Be_Hold Assembly instructions (A) 2x 2300002 (B) 2x 2300008 1x EC00015 006SC 018FE (6x13,5) 008QR (4x17) Assembling reinforcing profile/Montage Verstärkungsprofil/ Montage du profil pour renfort /Assamblage verstevigings profile /Montaje del perfil de refuerzo /Montaggio del profilo di rinforzo 26 I 32... -
Page 27: Assembling Cover Shelf _ Montage Abdeckplatte Montag E Du Top _ Montage Afdekplaat
Be_Hold Assembly instructions 2x 2300505 005QR 4x ED00009 (6 x 30) Assembling cover shelf/Montage Abdeckplatte /Montage du top /Montage afdekplaat /Montaje de tablero superior /Montaggio top di copertura 27 I 32... -
Page 28: Assembling Meeting Point _ Montage Meeting Point Montag E Meeting Point _ Montag E Meeting Point
Be_Hold Assembly instructions (C) 3x 2300505 (A) 4x 2300010 ED00044 (B)4x ED00009 005QR (6 x 30) 016QR (6,3 x 13) Assembling Meeting Point /Montage Meeting Point /Montage Meeting Point /Montage Meeting Point /Montaje de Meeting Point /Montaggio Meeting Point 28 I 32... - Page 29 Be_Hold Assembly instructions (D)4x 2300002 018FE (C) 3x 2300505 005QR 4x ED00009 (6 x 30) (6 x 13,5) 29 I 32...
- Page 30 Be_Hold Assembly instructions (C) 3x 2300505 (B)4x ED00009 005QR (6 x 30) 30 I 32...
-
Page 31: Sensor Licht Oplader_Carga De La Batería De L Sensor De Luz_Elemento Ricarica Foto Sensibile
Be_Hold Assembly instructions 4x ED00021 01P03 Sensor - light module charging /Sensor - Lichtmodul laden/Chargement du module de lumière sensorielle /Sensor licht oplader /Carga de la batería del sensor de luz /Elemento ricarica foto sensibile Optional adapter/ Optional Adapter/ Option adaptateur/ Optionele adaptor/ Adaptador opcional/ Opzione adattatore 31 I 32... - Page 32 Be_Hold Assembly instructions Optional computer/ Optional Computer/ Option ordinateur/ Optionele computer/ Ordenador opcional/ Opzione computer 32 I 32...
