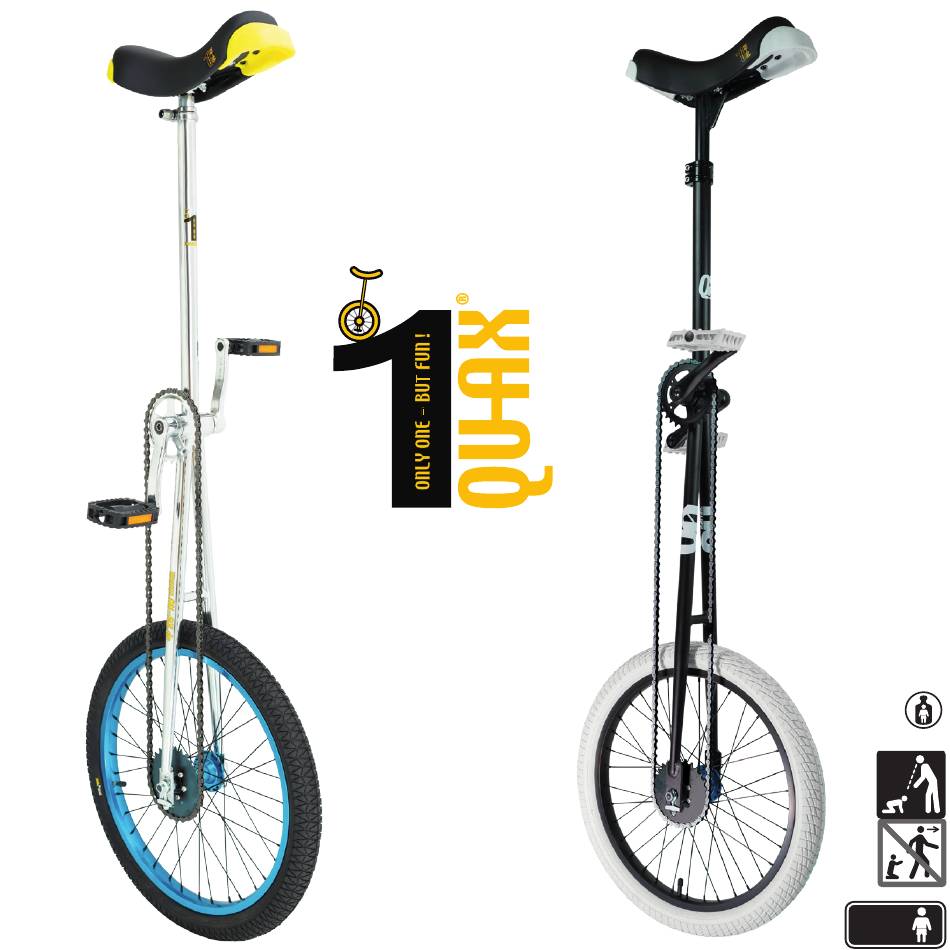

- Page 1 #1010 #1011 Giraffe unicycle QX Giraffe unicycle BEDIENUNGSANLEITUNG ASSEMBLY INSTRUCTIONS NOTICE D‘UTILISATION Max.85 KG 6-99 Jahre/years...
- Page 2 Sie diese auf. Bei Fragen und Problemen wenden Sie sich bitte an Ihren Fachhändler. Diese Anleitung zeigt die Montage an Hand des #1010 Giraffe Stahl - für die #1011 Alunini- umgiraffe erfolgt die Montage allergings genauso. Pedalbefestigung: 20 Nm...
- Page 3 Schäden/Gefahren auftreten. Benutzen Sie im Bedarfsfall aus- rungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität schließlich Original QU-AX-Ersatzteile! bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte • Das max. Benutzergewicht für dieses Fahrtzeug liegt bei 85 kg.
- Page 4 Zur Handhabung ausgehen können. Bei Folien/Kunststofftüten besteht für Kinder Erstickungsgefahr! • Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckver- • Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen bindungen sowie Kettenspannuner, die jeweiligen Sicherungseinrichtungen auf ihren Sitz.
-
Page 5: Benötigtes Werkzeug
Benötigtes Werkzeug 1) Pedale montieren Zunächst schauen Sie sich die Pedale genauer an. Auf den Pedale steht auf einer Seite „R“ für „Rechts“ (engl. für rechte Seite) bzw. „L“ oder „LH“ für „Links“ bzw. „Left Hand“. Das ist sehr wichtig für den folgenden Zusammenbau, da die Pedale jeweils Links- bzw. 10 mm Innensechskantschlüssel Rechtsgewinde haben. - Page 6 2) Laufrad einbauen 3) Kette spannen Löse zunächst die Achsmuttern soweit, dass Du das Rad leicht in den Rahmen einführen kanns. Lege die Kette auf das Kettenblatt an der Kurbel und achte darauf, dass sie keine Schlaufen aufweist. Wenn das Rad Montiere im Rahmen ist, nun die...
- Page 7 4) Rad Fixieren und Sattelstütze montieren Notizen Wenn Kettenspannung und Radausrichtung passen, ziehe die Achsmuttern fest an um das Rad zu fixieren. #1010 Stahl-Giraffe #1011 Alu-Giraffe Setze nun die Schnell- Auch hier den Schlitz in spannsattelklemme auf der Klemme mit dem im das Rahmenrohr wie auf Rahmen bündig ausrichten...
- Page 8 Bumpers and handle: 5 Nm screw connections: Thank you for purchasing this product. QU-AX has been synonymous with high quality unicycles and sports equipment since 2001. Over many years, we have constantly improved our products and developed them further based on experience and feedback Seatpost mount: 6 Nm from our customers and dealers.
-
Page 9: Important Notes
Impo r ta n t No tes This vehicle was designed in accordance with the latest safety regulations and manu- gers could occur. If replacement parts are necessary, only use original QU-AX spare factured under constant quality control. We incorporate the knowledge gained from this parts! The chain must be tensioned as in this instruction - its correct tension must be into our development work. - Page 10 Handling properly against the resistance (clamping lock) using a spanner. Check that all screw • Before using the vehicle, always check that all screw and plug connections as well as connections are tight after the installation step. Caution: safety nuts that have been loo- the respective safety devices are correctly seated.
-
Page 11: Required Tools
Required tools 1) Fitting the pedals Firstly, take a closer look at the pedals. One side of the pedals is labelled ‘R’ for ‘Right’ or ‘L’ or ‘LH’ for ‘Left’ or ‘Left Hand’. This is very important for the subsequent assembly, as the pedals have left-hand and right-hand threads. - Page 12 2) Mounting wheel to the frame 3) Adjust chain tension Start with unscrewing the axle-bolts to make it easy to insert the wheel. Then insert the wheel in the frame with the chain haning loose beside the cog. Put the assem- Then, put bled chain on the chain-...
- Page 13 10Nm with the wrench. #1011 aluminum-giraffe #1010 steel giraffe Align the slot in the clamp Assemble the seatpost- with the slot in the frame quick-release clamp like here, too when putting in shownon the right.
- Page 14 QU-AX Vertriebs-GmbH Dieselstraße 86-88 33442 Herzebrock-Clarholz Germany www.QU-AX.de...
