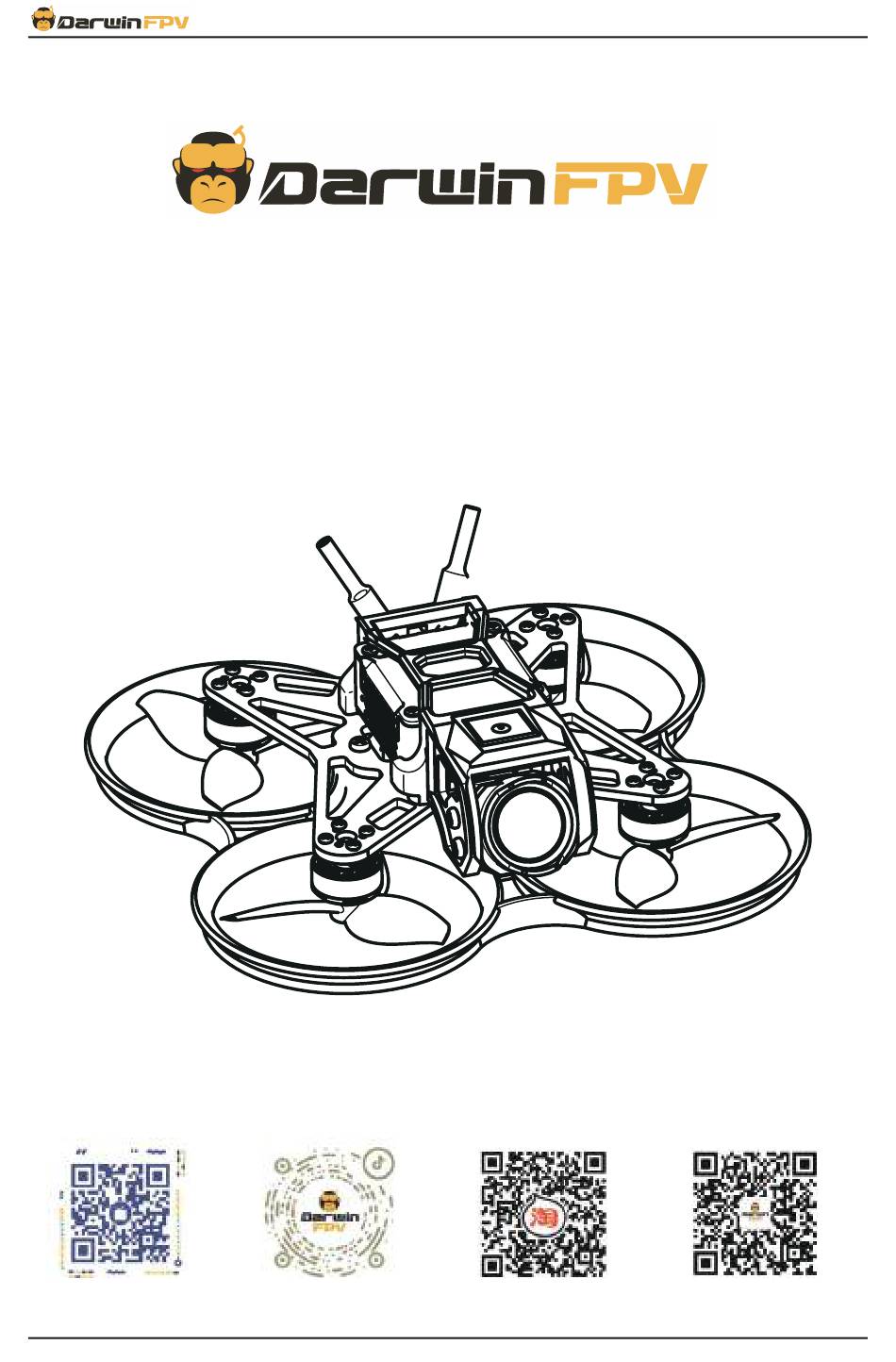

- Page 1 CineApe20 CineApe20 使用说明书 哔哩哔哩 抖音 淘宝 微信 达尔文FPV Darwin FPV 电子模玩专卖店 Darwin FPV 达尔文品牌店 Darwin FPV support UID:3493296856893537 抖音号：70066625196 www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 2 CineApe20 注意事项 此AIO 板 载 SPI ELRS 2.4G 接 收 机 ， 默 认 出 厂 固 件 为 Betafight4.4.2 版本，支持 ELRS_V3.0 及以上的高频头。 1103-8000KV 电机最高支持 3S 电池；切记不得将电池接反，否则 会烧坏飞机。 如果由于各种原因导致飞控参数异常无法正常使用，可以添加达尔 文微信联系客服获取官方参数配置。 收到产品后先进入Betaflight Configurator查看是否有检测陀螺仪 和加速度计，以及陀螺仪姿态是否正常。 在 Betaflight 中拉动油门，确保四个电机正常转动包括电机转向 正确，再装桨试飞；拉油门时务必卸桨，以免发生重大事故。 确认以上注意事项无任何产品问题即可装桨开始爽飞! 快速入门指南 板载SPI ELRS接收机对频...
- Page 3 CineApe20 可能遇到的问题 当接收机与遥控器绑定完之后，接收机灯一直处于慢闪状态，无 法正常连接遥控器，导致的原因是遥控器与接收机的刷新率不一致， 可以通过遥控器更改刷新率或连接Betaflight修改SPI ELRS接收机 的刷新率。 SPI ELRS接收机默认使用250Hz，可通过以下两种方法解决 方法一：修改高频头刷新率： 进入ExpressLRS lua脚本 将高频头的刷新率修改为250Hz 方法二：修改SPI ELRS接收机刷新率： 需要进入Betaflight CLI 并使用以下命令： set expresslrs_rate_index = [索引] 其中 [索引] 对应于以下内容： 500Hz = 0 250Hz = 1 150Hz = 2 50Hz = 3 例如，如果想将刷新率切换到150Hz，需要在 Betaflight CLI 中执...
- Page 4 CineApe20 遥控器拨杆开关确认 对频成功后，连接Betaflight地面站，进入模式选项，尝试拨动 遥控器各功能开关，黄色光标移动到设定的范围就会开启相应的通道 设置（购买 RTF 版本无需对频，出厂时已经对频完成）。 解锁 自稳 模式 救援模式 蜂鸣器 Airmode Airmode 反乌龟 模式 检查电机转向 进入“电机”页面，打开“我已了解风险”选项开关，逐个转动 电机检查旋转的方向是否符合电机转向图所指示的方向。 注：转动电机前一定要拆卸所有桨叶，避免安全事故发生！ ② 电机转向图 ① www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 5 CineApe20 螺旋桨安装方式 第一步：将四个螺旋桨上有字的一面朝上放置，如下图所示： 第二步： 将写有 2023S 字样的两副螺旋桨分别安装在 2 号和 3 号电机上； 将写有 2023SR 字样的两副螺旋桨分别安装在 1 号和 4 号电机上； 正确的螺旋桨安装方式，如下图所示： Motor4 Motor2 Motor3 Motor1 www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 6 CineApe20 螺 丝 规 格 M1.5*4mm 十字圆头自攻螺丝 3个 底板固定螺丝 M1.6*4mm 十字圆头螺丝 16个 电机固定螺丝 M2*4mm 十字圆头螺丝 4个 高清摄像头固定螺丝 M2*5mm 十字圆头螺丝 4个 顶板固定螺丝 M2*6mm 十字圆头自攻螺丝 4个 打印件固定螺丝 M2*12mm 十字圆头螺丝 1个 底板固定螺丝 www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 7 CineApe20 飞 控 接 线 图 www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 8 CineApe20 如何进入 DFU 模式 按住 Boot 键连接电脑，即可进入 DFU 模式；连接成功后 Betaflight 的端口 处会显示DFU。 将飞控连接到 Betaflight Configurator，在“CLI(命令行)”中输入“BL” （大小写均可）也可进入 DFU 模式。 如何烧录固件 进入 DFU 模式后，选择“DARWINF4SX1280HD”固件和版本后加载固件，然后点 击“烧写固件”等待烧写完成即可连接 Betafight Configurator。 烧写成功后飞控的状态指示灯也会重新亮起 www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 9 CineApe20 包装清单 更多有关 AIO、飞塔的固件、CLI、配置文件、最新的说明书等及更详细的配置 教程，请到 DARWINFPV 官网支持下获取。 DARWINFPV 官网：https://www.darwinfpv.com www.darwinfpv.com 2024/12/20 版本v1.0...
- Page 10 CineApe20 CineApe20 USER MANUAL Instagram: @darwinfpv_official Facebook: DarwinFPV1 Email: support@darwinfpv.com Manufacturer： Room 2209, Building 2, Tonggao Factory, Sanlian Industrial Zone, Songbai Road, Baoan District, Shenzhen , Guangdong DARWINFPV official website: https://www.darwinfpv.com www.darwinfpv.com 2024/12/20 Versionv1.0...
- Page 11 If the FC parameters are abnormal due to various reasons and cannot be used normally, you can go to DarwinFPV official store's support page to obtain the official parameter configuration. After receiving the FC, first connect to computer on Betaflight Configurator software to check whether the gyroscope and accelerometer are detected, and whether the gyroscope attitude is normal.
- Page 12 CineApe20 Possible problems After the receiver is bound to the transmitter, the receiver light keeps flashing slowly and the receiver cannot connect to the transmitter normally. The reason is that the packet rate of the transmitter and the receiver are inconsistent. At this time, we can change the packet rate of the transmitter or connect Betaflight modifies the packet rate of the SPI ELRS receiver to solve this problem.
- Page 13 CineApe20 Transmitter lever switch confirmation After successful binding, connect Betaflight, enter the mode option, and try to toggle the function switches of the transmitter. When the yellow cursor moves to the set range, the corresponding channel settings will be opened...
- Page 14 CineApe20 Propeller installation steps Step 1：Place the 4 propellers with the words facing up, as shown in the figure below: Step 2: Install the two propellers with the words D90S on the No. 2 and No. 3 2020S motors respectively;...
- Page 15 CineApe20 M1.5*4mm Phillips round head self-tapping screws 3 base plate fixing screws M1.6*4mm Phillips round head screws 16 motor fixing screws M2*4mm Phillips round head screws 4 HD camera fixing screws M2*5mm Phillips round head screws 4 top plate fixing screws...
- Page 16 CineApe20 www.darwinfpv.com 2024/12/20 Versionv1.0...
- Page 17 CineApe20 ① Press and hold the Boot button to connect to the computer to enter DFU mode; after the connection is successful, DFU will be displayed at the port of Betaflight. ② Connect to computer by USB-C cable, open the Betafight Configurator software and click connect button - CLI menu, entering "BL"...
- Page 18 If the returned product is lost or opened for use, damaged or missing accessories, it will not be unconditional Refund. About Warranty: If DarwinFPV determines that the problem is not covered by warranty, we will provide a discount for ordering new product replacement, and do not support free replacement.
