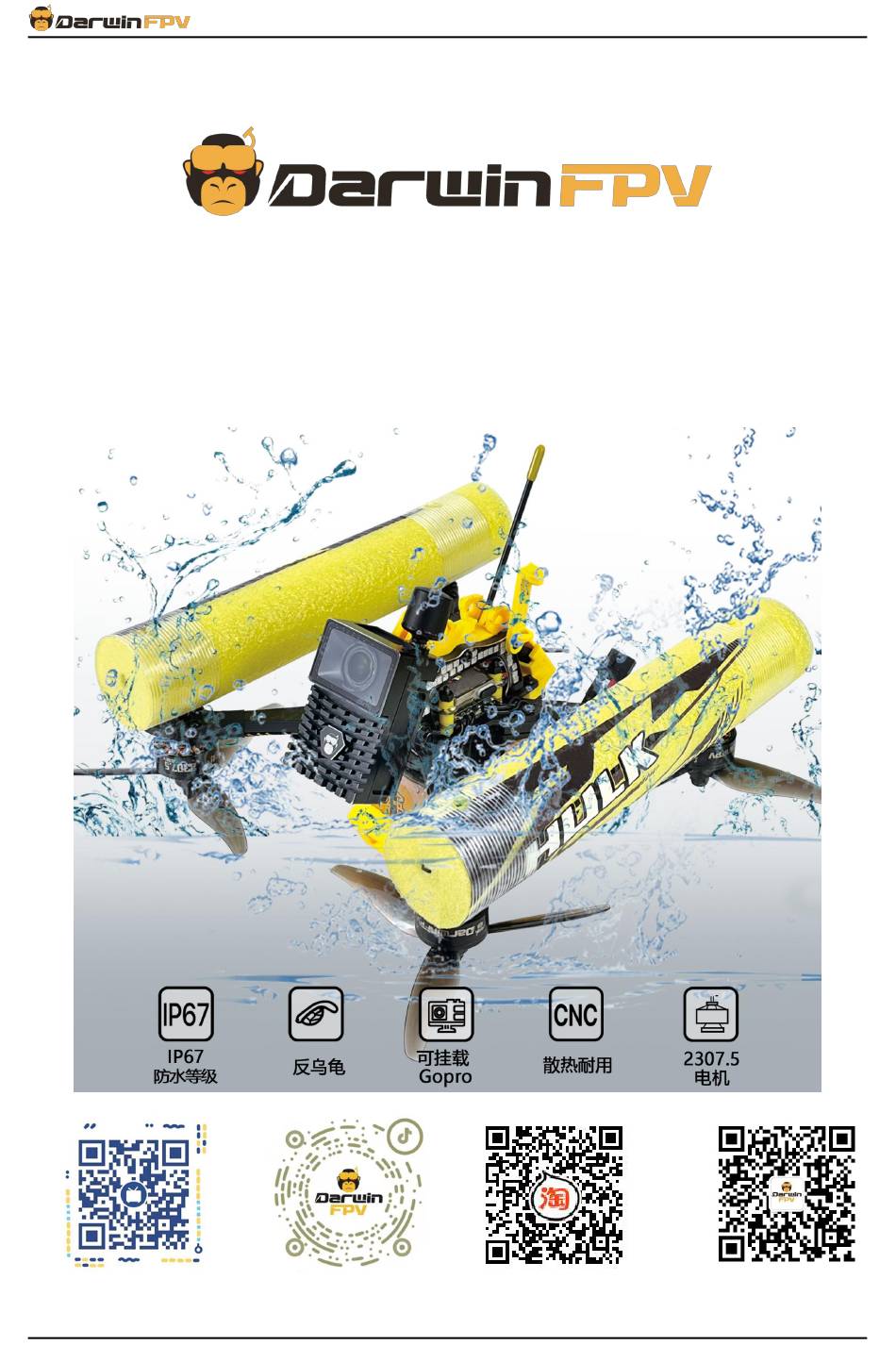

- Page 1 HULK Π DARWIN HULK Π 使用说明书 微信 哔哩哔哩 淘宝 抖音 达尔文 FPV DarwinFPVsupport DarwinFPV 达尔文品牌店 达尔文 FPV UID:3493296856893537 抖音号: 70066625196 www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 2 系客服获取官方参数配置。 ④ 收到产品后先进入 Betaflight Configurator 查看是否有检测陀螺仪和加速 度计，以及陀螺仪姿态是否正常。 ⑤ 在 Betaflight 中拉动油门，确保四个电机正常转动包括电机转向正确，再 装桨试飞；拉油门时务必卸桨，以免发生重大事故。 确认以上注意事项无任何产品问题即可装桨开始爽飞! 产 品 概 述 DarwinFPV HULK 是在一代基础上升级的防海水 FPV 电影穿越机， 它配备 DJI O3 Π Air Unit，具备 4K/120 帧录像功能。防海水 2307.5 电机+100A 电调，可支持更 重的运动相机并且动力充沛。F7 飞控支持黑羊/ELRS 等各种接收机。 HULK 的配置、重量和尺寸跟传统的 5 寸穿越机没什么不同，因此你可以获得...
- Page 3 7 分 30 秒 生影响 120C 电池） 巡航 花飞 2 分 30 秒 推荐电池 6S 1300-1500mAh 空机尺寸 (长×宽×高)：220mm x 220mm x 98mm （不含螺旋桨） 空机重量 477.7g±5g 562.0g±5g （包含螺旋桨） 包装尺寸 23mm x 23mm x 10.4mm 含包装重量 930.0g±5g 1008.5g±5g www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 4 HULK Π 使 用 说 明 ！ DarwinFPV HULK Π的螺旋桨安装方式 第一步：将四个螺旋桨上有字的一面朝上放置，如下图所示： 第二步： 将写有 51466 字样的两副螺旋桨分别安装在 2 号和 3 号电 机上； 将写有 51466R 字样的两副螺旋桨分别安装在 1 号和 4 号电 机上； 正确的螺旋桨安装方式，如下图所示： www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 5 HULK Π 螺 丝 规 格 www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 6 HULK Π 飞 控 接 线 图 板载 Pit Switch 模块设置方法 此飞控已经将板载 Pit Switch 模块的控制脚定义到了 USER1 通道， 默认已打开 USER1 通道的滑块。 USER1 通道可通过遥控器控制 10V 电源的开启和关闭，避免图传因长 时间通电导致图传过热保护，拨杆通道设置可根据个人习惯以及遥控器设 置合适的拨杆和挡位。 www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 7 Type-C 调 参 口 连 接 至 电 脑 ， 即 可 进 入 DFU 模 式 ； 连 接 成 功 后 Betaflight Configurator 的端口处会显示 DFU。 ②将飞控连接到 Betaflight Configurator，在“CLI(命令行)”中输入“BL” （大小写均可）也可进入 DFU 模式。 如 何 烧 录 固 件 进入 DFU 模式后，选择“DARWINF722HDV2”固件和版本后加载固件，然后点击 “烧写固件”等待烧写完成即可连接 Betafight Configurator。 烧写成功后飞控的状态指示灯也会重新亮起 www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 8 316 不锈钢螺丝 M3*12 内六角圆头黑色 316 不锈钢螺丝 M3*14内六角圆头黑色 316 不锈钢螺丝 M5*35 内六角圆头黑色 316 不锈钢螺丝 M5 316 黑色正螺纹法兰防滑螺母 厚度 6.8mm 浮筒 直径 43mm 长度 220mm 整机说明书 更多有关 AIO、 飞塔的固件、 CLI、 配置文件、 最新的说明书等及更详细的配置教程， 请到 DARWINFPV 官网支持下获取。 https://www.darwinfpv.com DARWINFPV 官网： www.darwinfpv.com 2023/9/10 版本 V1.0...
- Page 9 HULK Π DARWIN HULK Π USER MANUAL Instagram: @darwinfpv_official Facebook: DarwinFPV1 Email: support@darwinfpv.com Manufacturer： Room 2209, Building 2, Tonggao Factory, Sanlian Industrial Zone, Songbai Road, Baoan District, Shenzhen , Guangdong DARWINFPV official website: https://www.darwinfpv.com www.darwinfpv.com 2023/9/10 Version V1.0...
- Page 10 ③ If the FC parameters are abnormal due to various reasons and cannot be used normally, you can go to DarwinFPV official store's support page to obtain the official parameter configuration. ④ After receiving the FC, first connect to computer on Betaflight Configurator software to check whether the gyroscope and accelerometer are detected, and whether the gyroscope attitude is normal.
- Page 11 HULK Π SPECIFICATIONS DarwinFPV HULK DarwinFPV HULK Π Π Model Analog Version O3 Version Non ( can mount action Record 4K/120 frames camera) Darwin "Cement" waterproof Camera camera DJI O3 Air Unit Waterproof HD Armor 5.8G 1000mW waterproof Darwin "cement" ultra-durable F7 waterproof FC "Cement"...
- Page 12 HULK Π PROPELLER INSTRUCTIONS HULK DarwinFPV Π propellers installation！ Step 1：Place the 4 propellers with the words facing up, as shown in the figure below: Step 2: 51466 Install the two propellers with the words on the No. 2 and No. 3 motors Step 2 respectively;...
- Page 13 HULK Π SCREWS BOM www.darwinfpv.com 2023/9/10 Version V1.0...
- Page 14 USER1 channel slider defaulting to the "on" position. Use the USER1 channel to control the 10V power supply's on/off function via the controler, preventing VTX overheating protection due to prolonged power-on. Customize the lever channel settings based on personal preference and controler configuration. www.darwinfpv.com 2023/9/10 Version V1.0...
- Page 15 After entering the DFU mode, select the "DARWINF722HDV2" firmware and version and load the firmware, then click "Program firmware" and wait for the completion of the programming to connect to Betafight Configurator. After the programming is successful, the FC status indicator will also light up again. www.darwinfpv.com 2023/9/10 Version V1.0...
- Page 16 If the returned product is lost or opened for use, damaged or missing accessories, it will not be unconditional Refund. About Warranty: If DarwinFPV determines that the problem is not covered by warranty, we will provide a discount for ordering new product replacement, and do not support free replacement.
