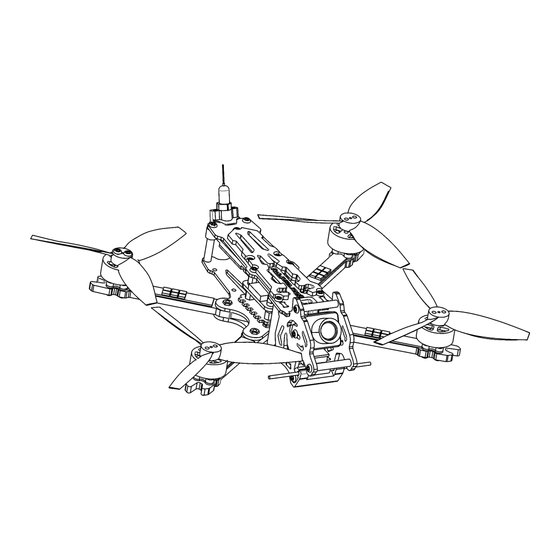

DarwinFPV BabyApe II User Manual

3.5'' freestyle fpv drone
Hide thumbs

Advertisement

Quick Links

Download this manual
BabyApe Π
DARWIN BabyApe Π
使用说明书
官方淘宝店铺：DarwinFPV 达尔文品牌店
官方售后支持微信：DarwinFPVsupport
制造商：深圳市智航星电子技术有限公司
地址：广东省深圳市宝安区松白路三联工业区同高厂房 2 栋 2209
官方售后微信二维码
www.darwinfpv.com
1
2023/4/15
版本 V1.0

Advertisement

loading
Need help?

Need help?

Do you have a question about the BabyApe II and is the answer not in the manual?

Questions and answers

Related Manuals for DarwinFPV BabyApe II

Summary of Contents for DarwinFPV BabyApe II

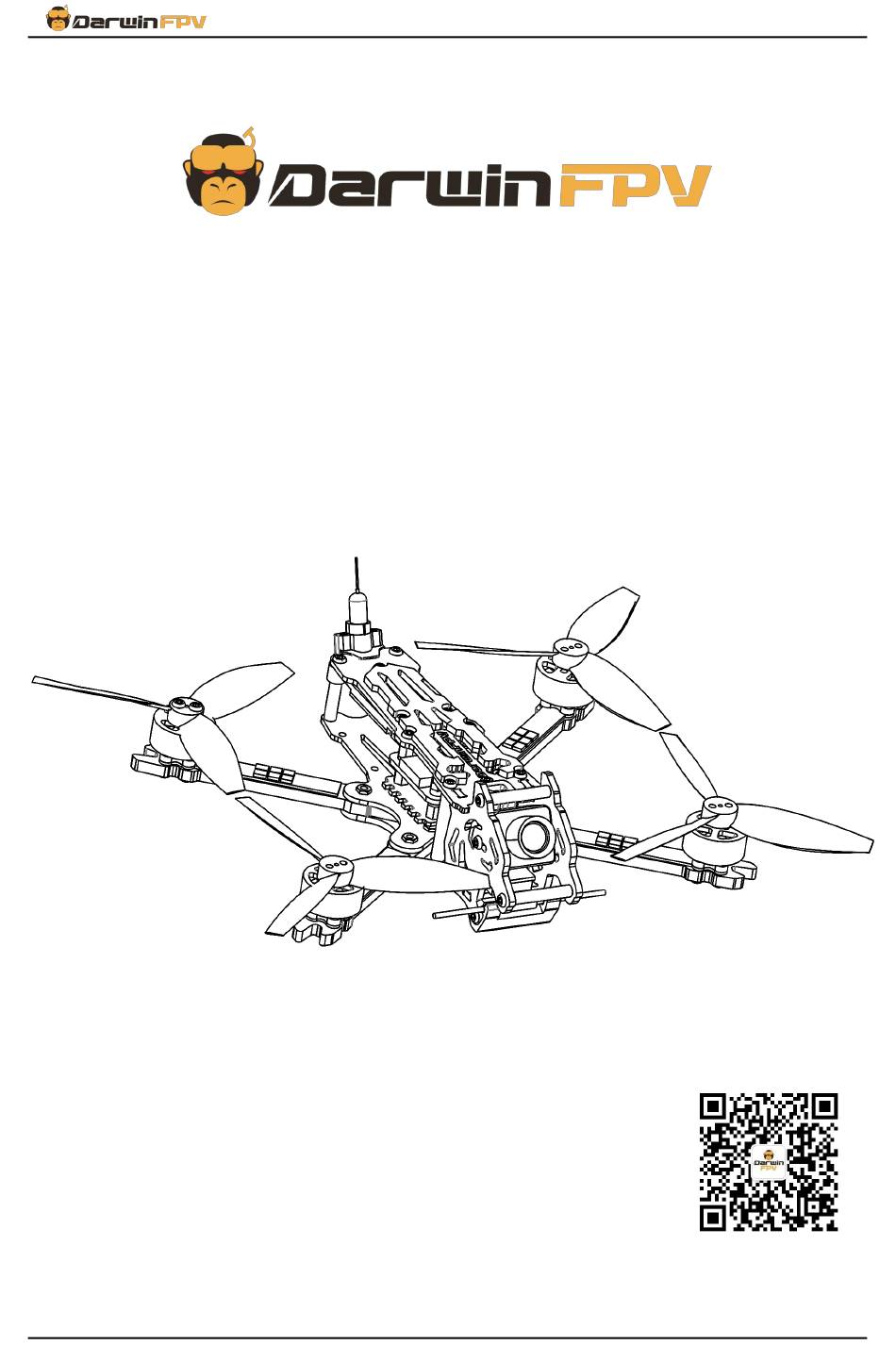

  • Page 1 BabyApe Π DARWIN BabyApe Π 使用说明书 官方淘宝店铺：DarwinFPV 达尔文品牌店 官方售后支持微信：DarwinFPVsupport 制造商：深圳市智航星电子技术有限公司 地址：广东省深圳市宝安区松白路三联工业区同高厂房 2 栋 2209 官方售后微信二维码 www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 2 装桨试飞；拉油门时务必卸桨，以免发生重大事故 确认以上注意事项无任何产品问题即可装桨开始爽飞! 产 品 概 述 售 后 服 务 DarwinFPV 一直致力于设计高性价比的穿越机，我们虚心接受飞行员的反 馈，解决玩家的痛点，把更好的产品带给使用它的每一个人。秉承着这些信念， DarwinFPV 带来了 BabyApe Π。 BabyApe Π是一款起飞重量低于 250g 的 3.5 寸微型花飞穿越机，符合大多 数国家的标准。相较于 BabyApe Ι代，BabyApe Π拥有更强大的配置，采用更 加可靠的制造工艺和全新的动力系统，在性能、耐用性和动力上更上一层楼。 飞行时间可达 13 分钟，飞行距离 1.5 公里，最高时速 92km/h。 如果您是一名穿越机初学者，且预算有限，那我们非常推荐 BabyApe Π。 它不仅延续了 BabyApe Ι代的经典，还升级了更高的配置，价格涨幅不大，依...
  • Page 3 BabyApe Π 产 品 规 格 售 后 服 务 品牌：DarwinFPV 型号：BabyApe Π 3.5 寸花飞穿越机 机架类型：宽 X 轴距：156mm 机身尺寸：126mm x 150mm x 50mm 飞控：F411 MPU6500 AT7456E 预留接口：1 x S B U S ( R X 1 反向)、2x Uarts(1,2)、 2x Softserial、1x I C、1x RGB、1x Buzzer、...
  • Page 4 BabyApe Π 使 用 说 明 售 后 服 务 ！ DarwinFPV BabyApe Π的螺旋桨安装方式 第一步：将四个螺旋桨上有字的一面朝上放置，如下图所示： 第二步： 将写有 T3.5X2X3 字样的两副螺旋桨分别安装在 2 号和 3 号 电机上； 将写有 T3.5X2X3R 字样的两副螺旋桨分别安装在 1 号和 4 号电机上； 正确的螺旋桨安装方式，如下图所示： www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 5 BabyApe Π 螺 丝 规 格 售 后 服 务 www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 6 BabyApe Π 飞 控 接 线 图 售 后 服 务 www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 7 BabyApe Π www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 8 ① 按 住 Boot 键 连 接 电 脑 ， 即 可 进 入 DFU 模 式 ； 连 接 成 功 后 Betaflight Configurator 的端口处会显示 DFU。 ②将飞控连接到 Betaflight Configurator，在“CLI(命令行)”中输入“BL” （大小写均可）也可进入 DFU 模式。 如 何 烧 录 固 件 售 后 服 务 进入 DFU 模式后，选择“DARWINF411”固件和版本后加载固件，然后点击“烧 写固件”等待烧写完成即可连接 Betafight Configurator。 烧写成功后飞控的状态指示灯也会重新亮起 www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 9 BabyApe Π 3.5 寸花飞穿越机 HQProp T3.5x2x3GR-PC 螺旋桨 (2 正+2 反) 2 x 电池扎带 10x170mm 2 x EVA 底板减震垫（厚度：10 ㎜） 1 x 备用螺丝包 1 x 贴纸 1 x 说明书 更多有关 AIO 的固件、CLI、配置文件、最新的说明书等及更详细的配置教程，请到 DARWINFPV 官网支持下获取。 https://www.darwinfpv.com DARWINFPV 官网： www.darwinfpv.com 2023/4/15 版本 V1.0...
  • Page 10 BabyApe Π DARWIN BabyApe Π USER MANUAL Instagram: @darwinfpv_official Facebook: DarwinFPV1 Email: support@darwinfpv.com Manufacturer： Room 2209, Building 2, Tonggao Factory, Sanlian Industrial Zone, Songbai Road, Baoan District, Shenzhen , Guangdong DARWINFPV official website: https://www.darwinfpv.com www.darwinfpv.com 2023/4/15 Version V1.0...
  • Page 11 ② Must remember not to reverse the battery, otherwise it will burn the drone. ③ If the FC parameters are abnormal due to various reasons and cannot be used normally, you can go to DarwinFPV official store's support page to obtain the official parameter configuration.

  • Page 12: Specifications

    BabyApe Π SPECIFICATIONS 售 后 服 务 Model: BabyApe Π 3.5’’ Freestyle FPV Drone Brand: DarwinFPV Frame Structure: Wide -X Wheelbase: 156mm Dimension: 126mm x 150mm x 50mm Flight Controller: F411 MPU6500 AT7456E Reserved Connector: 1x SBUS(RX1 inverter) 2x Uarts(1,2) 2x Softserial...
  • Page 13 BabyApe Π BabyApe Π PROPELLER INSTRUCTIONS 售 后 服 务 DarwinFPV propellers installation！ Step 1：Place the 4 propellers with the words facing up, as shown in the figure below: Step 2: Install the two propellers with the words T3.5X2X3 on the No. 2 and No. 3 Step 2 motors respectively;...
  • Page 14 BabyApe Π SCREWS BOM 售 后 服 务 www.darwinfpv.com 2023/4/15 Version V1.0...
  • Page 15 BabyApe Π FC WIRING DIAGRAM 售 后 服 务 www.darwinfpv.com 2023/4/15 Version V1.0...
  • Page 16 BabyApe Π www.darwinfpv.com 2023/4/15 Version V1.0...

  • Page 17: Programming Firmware

    After entering the DFU mode, select the "DARWINF411" firmware and version and load the firmware, then click "Program firmware" and wait for the completion of the programming to connect to Betafight Configurator. After the programming is successful, the FC status indicator will also light up again. www.darwinfpv.com 2023/4/15 Version V1.0...

  • Page 18: After Sales Service

    1 x Spare Screw Kit 1 x Sticker 1 x Manual For more information about FC firmware, CLI, configuration files, the latest manuals etc.， and more detailed configuration tutorials, please refer to DarwinFPV official website support menu. DARWINFPV official website: https://www.darwinfpv.com AFTER-SALES SERVIC E 售...
