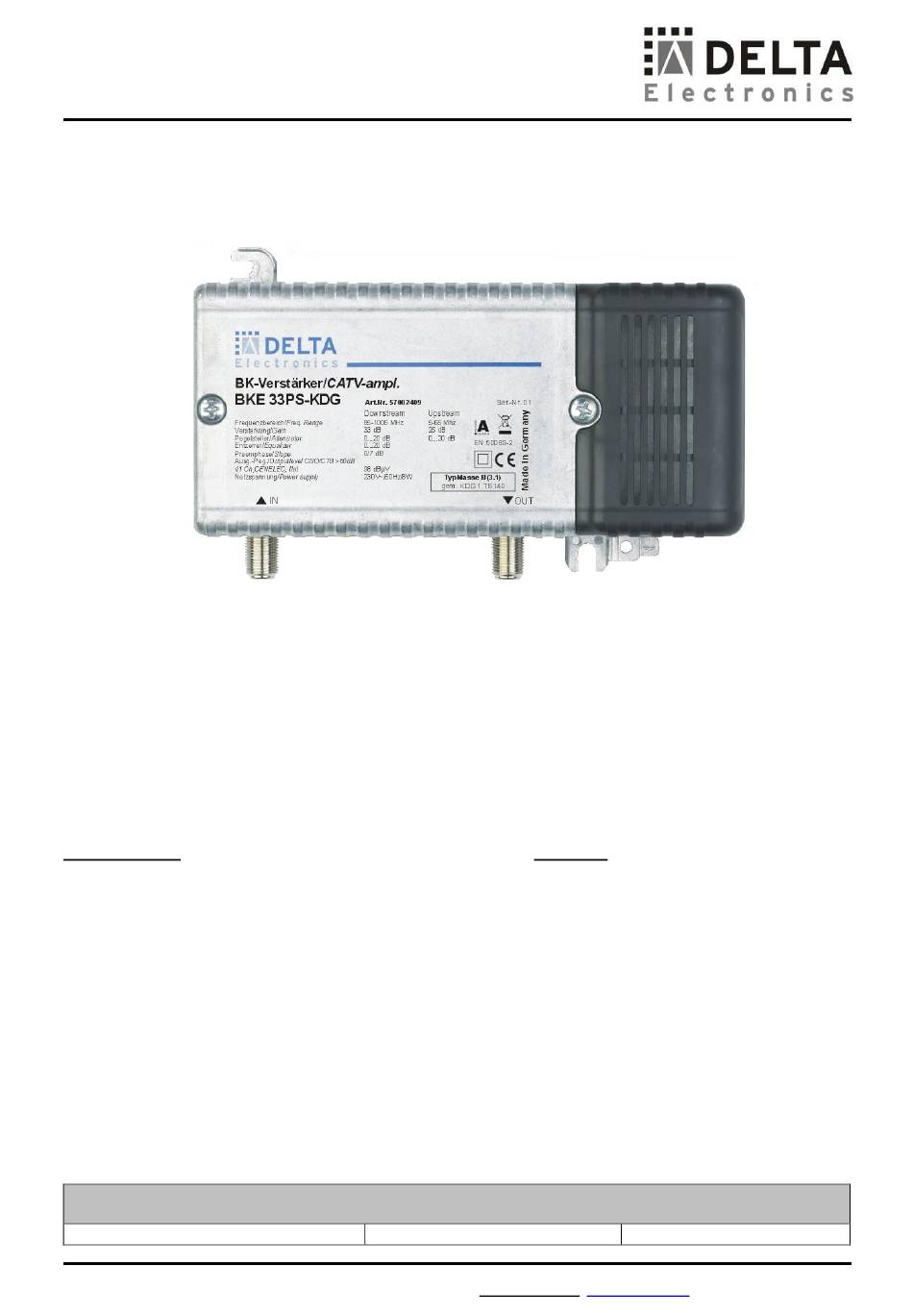

HAUSANSCHLUSSVERSTÄRKER /
CATV AMPLIFIER BKE 33PS-KDG
Bedienungsanleitung / User manual
Hausanschlussverstärker BKE33PS-KDG
Vorwärtsverstärkung: 33 dB
Rückwegverstärkung: 25 dB
Eigenschaften:
Pegelsteller DS 0...20 dB
Entzerrer DS 0...20 dB
Interstage-Entzerrer DS 0 / 7 dB schaltbar
Rückwegverstärker integriert
Pegelsteller US 0...20 dB
Druckgussgehäuse
Verstärker-Klassifizierung / Amplifier classification
KDG - Klasse
DCT-Delta GmbH, Bodanrueckstrasse 1, 78351 Bodman, Deutschland, www.dct-delta.de,
Montageanleitung MA 29001300 BKE33PS-KDG, Stand 23.06.2014
CATV-amplifier BKE33PS-KDG
Downstream gain: 33 dB
Upstream gain:
Features:
Attenuator DS 0...20dB
Equalizer DS 0...20dB
Interstage slope DS 0 / 7 dB switchable
Return path amplifer integrated
Attenuator US 0...20 dB
Die-cast housing
B(3.1)
KDG 1TS140
info@dct-delta.de
25 dB
1 / 7
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Delta Electronics BKE 33PS-KDG
Summary of Contents for Delta Electronics BKE 33PS-KDG
- Page 1 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Bedienungsanleitung / User manual Hausanschlussverstärker BKE33PS-KDG CATV-amplifier BKE33PS-KDG Vorwärtsverstärkung: 33 dB Downstream gain: 33 dB Rückwegverstärkung: 25 dB Upstream gain: 25 dB Eigenschaften: Features: Pegelsteller DS 0…20 dB Attenuator DS 0…20dB Entzerrer DS 0…20 dB Equalizer DS 0…20dB...
- Page 2 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Übertragungseigenschaften / Transmission parameter Downstream Einheiten / Bemerkungen / min. typ. max. units remarks Frequenzbereich / frequency range 85-1006 Verstärkung / gain bei / at 1006 MHz Frequenzgang / ripple ±0,5 ±0,8 Verstärkungsabfall / gain reduction bei / at 85 MHz bezogen auf v typ.
- Page 3 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Übertragungseigenschaften / Transmission parameter Upstream mit integriertem Rückweg-Verstärker/ with integrated return path amplifier Einheiten / Bemerkungen / min. typ. max. units remarks Frequenzbereich / frequency range 5-65 Verstärkung / gain Frequenzgang / ripple ± 0,5 ±...
- Page 4 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Elektrische und allg. HF – Kennwerte / Electrical and general RF specification Einheiten / Bemerkungen / min. typ. max. units remarks Netzspannung / input power 50 Hz Trafonetzteil / Netzteiltyp / power supply type Linear transformer power supply Netzkabellänge / power cord length...
- Page 5 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Blockschaltbild / block diagram 5 / 7 DCT-Delta GmbH, Bodanrueckstrasse 1, 78351 Bodman, Deutschland, www.dct-delta.de, info@dct-delta.de Montageanleitung MA 29001300 BKE33PS-KDG, Stand 23.06.2014...
- Page 6 HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Innenansicht / Inner View 1. RF IN DS / RF OUT US 2. DS Att. 0…20dB 3. DS Equalizer 0…20dB 4. Interstage Slope 0/7dB 5. RF OUT DS / RF IN US 6. US Att. 0…20dB 7.
-
Page 7: Important Safety Advice
HAUSANSCHLUSSVERSTÄRKER / CATV AMPLIFIER BKE 33PS-KDG Sicherheitshinweis Sicherheitshinweis bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten. Lüftungsschlitze und Kühlkörper sind wichtige Funktionselemente an den Geräten. Bei Geräten, die Kühlkörper oder Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden, dass diese keinesfalls abgedeckt oder zugebaut werden.
