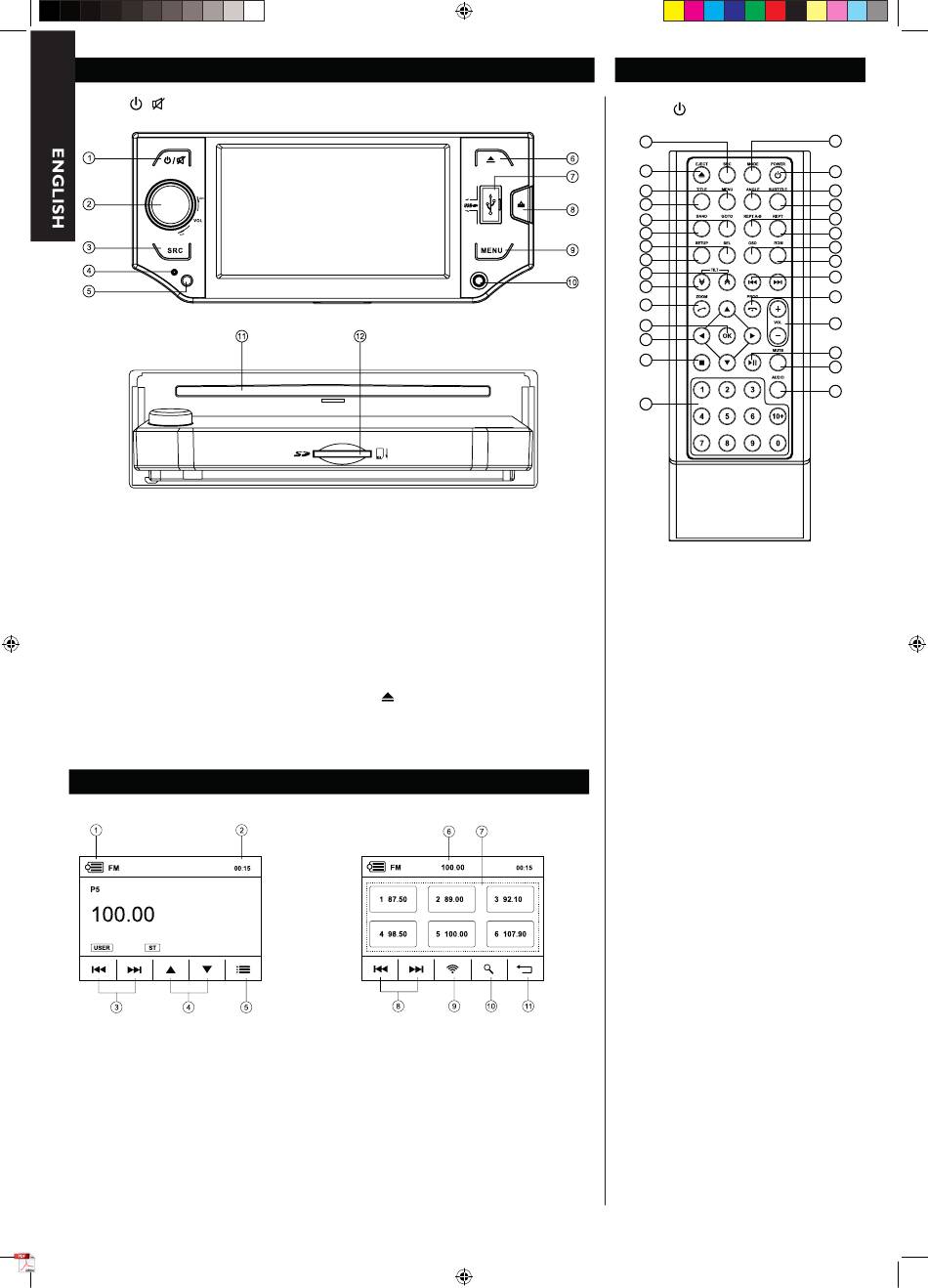

Panel Controls
Press [
] button to turn on the unit.
/
1. - Power on
- Mute
- When on, long press to power off.
2. - Press to pop out/push back the knob.
- Rotate to adjust volume level.
3. - Select the following sources:
>Radio
>Disc (when disc inserted)
>Card (when SD/MMC card inserted)
>USB (when USB connected)
>AV1
>AV2
>Blue-tooth
4. - Reset
5. - Remote sensor
Tuner Operation
1. - Touch to return source menu
2. - Time/Clock
3. - Touch to tune automatically.
- Press more than 2 seconds to
tune manually.
4. - Select previous/next preset
station.
5. - Show preset stations menu
RDD401BT QSguide.indd 1
6. - Slide down the panel
- Eject the disc (when disc inserted)
- Hold it to access panel menu:
>Open the panel
>Eject the disc
>Close the panel
> Adjust the panel angle (TILT+/-)
7. - USB connector
8. - Panel release
9. - Press to enter audio/video setting
- Long press to enter SET menu.
10. - AV-in jack
Press [ ] button to slide down the panel.
11. - Disc slot
12. - SD/MMC card slot
6. - Current station frequency
7. - Touch each of the six button to select
a preset station.
- Long press to store current station
to the memory.
8. - Touch to tune.
9. - Touch repeatedly to switch band.
10. - Preset scan
- Auto store stations in preset (long press)
11. - Show radio information menu.
https://manual-hub.com/
Remote Controls
Press [
] to turn on/off the unit.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1. - Select the following sources:
>Radio
>Disc (when disc inserted)
> Card (when SD/MMC card inserted)
>USB (when USB connected)
>AV1
>AV2
>Blue-tooth
2. - Disc eject
3. - Menu (DVD)
- PBC (for VCD 2.0 or up)
4. - Title (DVD)
5. - Goto search
6. - Radio band
- Video system PAL/NTSC/AUTO
7. - Sound/display setting
- Setting mode (long press)
8. - System setup
9. - Adjust the panel angle (TILT-)
10. - Adjust the panel angle (TILT+)
11. - Zoom (DVD/VCD)
- Dial/Receive call
12. - Enter
13. - Menu cursor
14. - Stop/Return
15. - Digit area
16. - Enter source menu
17. - Power on/off
18. - Angle (DVD)
19. - DVD subtitle
20. - A-B repeat
21. - Repeat
22. - On screen display
23. - Track random play
24. - Radio tune
- Track skip/seek
- Reverse back/fast forward (long press)
25. - Program
- Call off/cancel
26. - Volume
27. - Play/Pause
28. - Mute
29. - DVD audio - VCD audio L/R/ST
16
17
18
19
20
21
22
23
24
25
26
27
28
29
20-8-2010 9:33:12
