Pied monobranche en fibre de carbone de 70 po
I
RF-MONO70C Guide d'installation rapide
Contenu de l'emballage
• Pied monobranche avec tête panoramique
• Plaque de montage
Remarque : La plaque de montage est sur la tête panoramique.
• Clé hexagonale (1)
• Guide d'installation rapide
Instructions de sécurité importantes
• Vérifier que les leviers, les poignées, les molettes et les dispositifs de blocage
du pied sont correctement serrés avant toute utilisation.
• Ne pas transporter le pied monobranche avec l'appareil photo ou le
C
caméscope fixé (par exemple sur les épaules ou reposant sur les bras).
• Ne pas ranger ou exposer le pied monobranche à un endroit très chaud ou
M
froid, et ne pas l'utiliser près d'une flamme ou d'un feu.
Y
• Ne pas appliquer d'huile ou de graisse sur un quelconque endroit du pied
monobranche.
CM
• Ne pas utiliser des solvants ou des diluants pour nettoyer le pied
MY
monobranche. N'utiliser qu'une solution détergente douce et sécher
uniquement avec un chiffon non pelucheux.
CY
• Ne pas dépasser la charge admissible de ce produit (voir les spécifications).
CMY
K
V1
7:33:18 AM 7:33:18 AM
FINAL
FOR PRINT

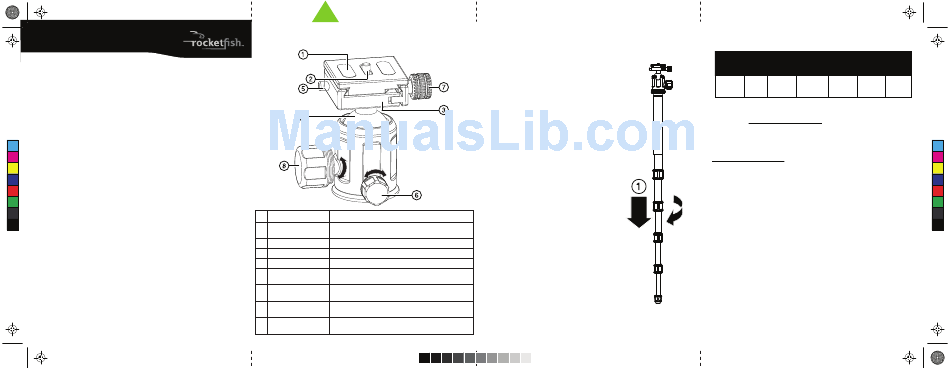

Caractéristiques
N° Composant Description
1 Plaque de montage à Monter l'appareil sur cette plaque amovible.
déverrouillage rapide
2 Vis de 1/4 po Permet de fixer l'appareil à la plaque de montage.
3 Base de montage Fixer la plaque de montage à déverrouillage rapide sur cette base de montage.
4 Rotule pour angle variable Permet de régler la tête sur plusieurs angles.
5 Goupille de sécurité Permet d' é viter que la plaque de montage tombe quand la fixation à
déverrouillage rapide est déverrouillée.
6 Molette de blocage de la tête Bloque le mouvement horizontal de la tête.
panoramique
7 Molette de blocage de la plaque Bloque la base de montage à déverrouillage rapide sur le pied monobranche.
à déverrouillage rapide
8 Molette de blocage de la rotule Permet de régler la tête sur un angle différent. La desserrer pour permettre le
mouvement de la rotule. La serrer pour empêcher le mouvement de la rotule.
Utilisation du pied monobranche
Pour installer le pied monobranche :
1 Dévisser les dispositifs de blocage du pied et déployer
celui-ci à la longueur souhaitée.
2 Serrer les dispositifs de blocage du pied monobranche pour
le régler à la hauteur souhaitée.
Attention : Si le dispositif de blocage du pied n'est pas
resserré correctement, le pied monobranche peut se
rétracter de façon inattendue; cela pourrait endommager le
pied monobranche ou l'appareil photo ou le caméscope qui
serait fixé dessus.
3 Pour retirer la plaque de montage, dévisser la molette de
blocage de la plaque à déverrouillage rapide, puis appuyer
sur la goupille de sécurité et extraire la plaque de la tête.
4 Fixer l'appareil photo ou le caméscope à la plaque de
montage à l'aide de la vis de 1/4 po sur le dessous de la
plaque. Serrer fermement la vis pour éviter un mouvement
latéral inattendu de l'ensemble.
Spécifications
Hauteur Hauteur Diamètre Charge
Hauteur minimale maximale maximal Poids maximale
Modèle replié d'utilisation d'utilisation du tube net admissible
RF-MONO70C 579 mm 579 mm 1 778 mm 29 mm 1,82 lb
(22,8 po) (22,8 po) (70 po) (1,14 po) (820 g)
Garantie limitée d'un an
Aller sur le site www.rocketfishproducts.com pour toute information complé-
mentaire.
Contacter Rocketfish :
Pour le service à la clientèle, appeler le 1-800-620-2790.
www.rocketfishproducts.com
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U.
© 2010 BBY Solutions, Inc., tous droits réservés. ROCKETFISH est une marque de
commerce de BBY Solutions, Inc. Tous les autres noms de marques et de produits
mentionnés sont des marques de commerce de leurs propriétaires respectifs.
FRANÇAIS 10-0540
20 lb
(9 kg)
