BUILT-IN Refrigerator

BOTTOM MOUNTED FREEZER SERIES

USER MANUAL

MDRE372FGC*

Warning notices: Before using this product, please read this manual carefully and keep it for future reference.

ations are subject to change without prior notice for product improvement.

Consult with your dealer or manufacturer for details.

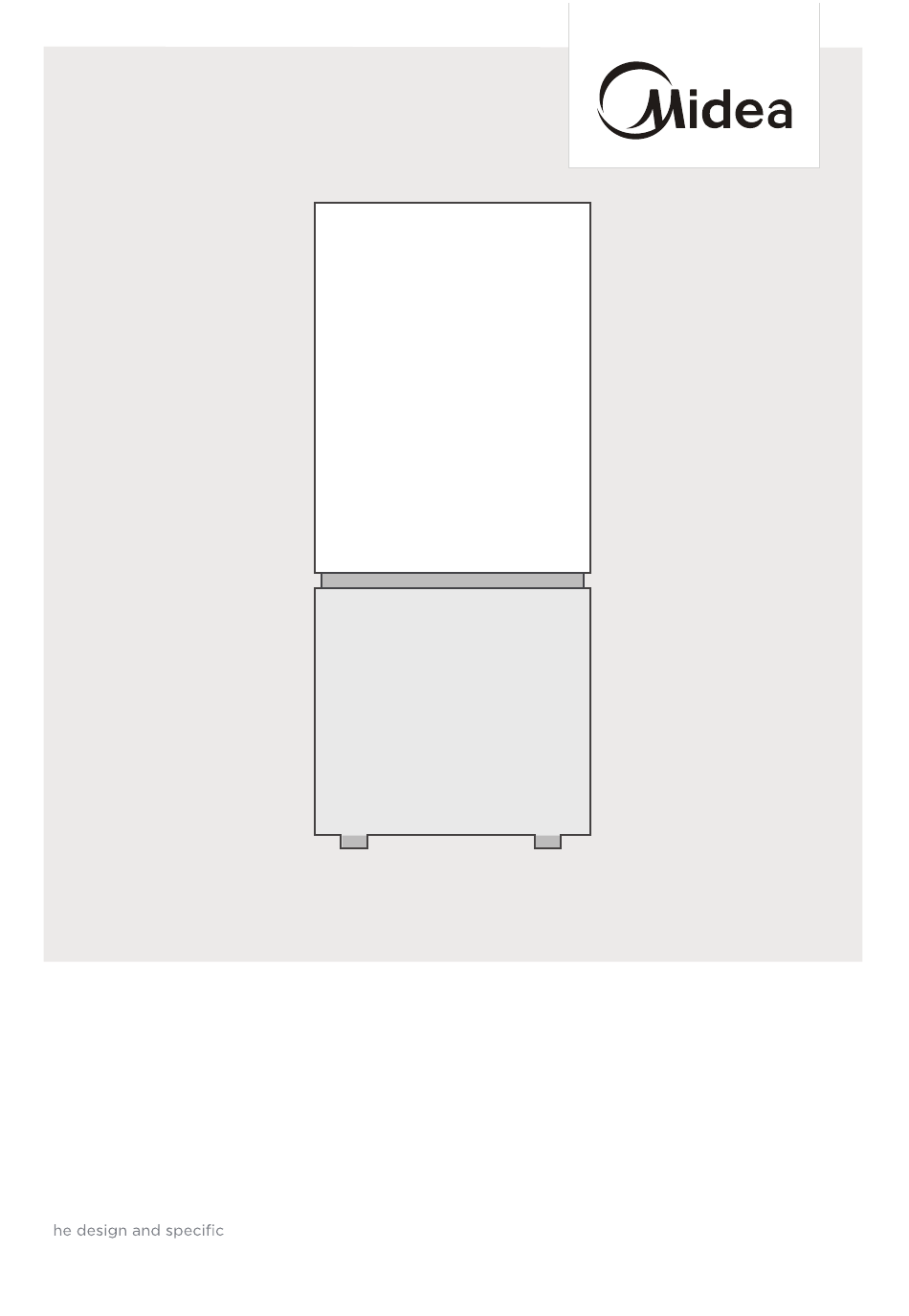

The diagram above is just for reference. Please take the appearance of the actual product as the standard.

Need help?

Do you have a question about the MDRE372FGC Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Midea MDRE372FGC Series

Page 1 BUILT-IN Refrigerator BOTTOM MOUNTED FREEZER SERIES USER MANUAL MDRE372FGC* Warning notices: Before using this product, please read this manual carefully and keep it for future reference. ations are subject to change without prior notice for product improvement. Consult with your dealer or manufacturer for details. The diagram above is just for reference.
Page 2 LETTRE DE REMERCIEMENT Nous vous remercions d’avoir choisi Midea ! Avant d’utiliser votre nouveau produit Midea, veuillez lire attentivement ce manuel afin de vous assurer que vous maîtrisez les caractéristiques et les fonctions de votre nouvel appareil en toute sécurité. TABLE DES MATIÈRES...
Page 3 SPÉCIFICATIONS Modèle du produit MDRE372FGC* Tension/Fréquence nominale Courant nominal Volume total 267 L Volume du compartiment de stockage des 193 L aliments frais Volume du compartiment quatre étoiles 74 L Capacité de congélation Temps de montée en température 540 x 550 x 1785 mm...
Page 4 PRÉSENTATION DU PRODUIT Noms des composants Contrôle de la température Petit tiroir Clayette en verre Grand tiroir Bac à fruits et légumes Plateau de porte ATTENTION L’image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépendra du produit physique ou de la déclaration faite par le distributeur.
Page 5 INSTALLATION DU PRODUIT Instructions d’installation Pour les appareils frigorifiques de classe climatique • En fonction de la classe climatique, cet appareil de réfrigération est destiné à être utilisé dans les plages de température ambiante indiquées dans le tableau suivant. • La classe climatique se trouve sur la plaque signalétique. Le produit peut ne pas fonctionner correctement à...
Page 6 Diagramme du besoin en espace (lorsque la porte est ouverte et lorsqu’elle est fermée) Profondeur Hauteur Hauteur de Hauteur de Hauteur Profondeur Largeur correspondant correspondant la porte de la porte du totale totale à l’armoire à l’armoire réfrigération congélateur 1785 1770 620,5 Avis : Toutes les dimensions sont en mm...
Page 7 Installation en armoire Étapes : • Dimensions de l’armoire. Évent d’armoire 200 cm A – Épaisseur de la planche de l’armoire • Poussez le réfrigérateur dans l'armoire et réglez-le de manière à ce que le bord du déflecteur supérieur touche complètement le bord supérieur de celle-ci. •...
Page 8 • Fixez le pied avec des vis, puis installez les cache-vis. • Fixez la lame supérieure en haut de l’intérieur de l’armoire avec des vis, puis installez les cache-vis.
Page 9 • Ouvrez la porte inférieure de l’armoire au maximum et ouvrez la porte inférieure du réfrigérateur à la position correspondante. • Faites glisser le bloc pour que le bord intérieur soit aligné avec le bord inférieur de la porte du réfrigérateur, puis fixez le bloc à la porte de l’armoire avec des vis et installez les cache-vis.
Page 10 Inversion des portes Pièces déjà montées sur la porte (telle qu’elle est expédiée) : R : Charnière inférieure R: Bottom hinge Cache-trou Hole cap R: Upper hinge R : Charnière Fixed block Bloc fixe supérieure F: Upper hinge F: Bottom hinge Cache-trou Hole cap F : Charnière F : Charnière supérieure...
Page 11 4. Échangez la charnière inférieure R : et la charnière supérieure R :, puis installez- les selon les étapes ci-dessous et remettez les cache-trous supérieurs. 5. Retirez les deux blocs fixes de la porte du réfrigérateur et les faire pivoter de 180 °, puis les installer de l’autre côté du frigo. R : Charnière supérieure R:Upper hinge...
Page 12 8. Remplacez la charnière inférieure F : et la charnière supérieure F :, puis installez-les selon les étapes ci-dessous et remettez les cache-trous supérieurs et inférieurs 9. Retirez les deux blocs fixes de la porte du congélateur et faites-les pivoter de 180°, puis installez-les de l’autre côté du congélateur. Cache-trou Hole cap Bloc fixe...
Page 13 Déplacement de l’appareil 1. Retirez tous les aliments de l’appareil. 2. Débranchez la fiche d’alimentation, et fixez-la au crochet de prise située à l’arrière ou placez-la au-dessus de l’appareil. 3. Fixez les pièces avec du ruban adhésif pour empêcher les étagères et la poignée de porte de tomber pendant le déplacement de l’appareil.
Page 14 Conseils relatifs à l’économie d’énergie • Ne placez pas l’appareil à côté de cuisinières, radiateurs ou toutes autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionnera plus fréquemment et plus longtemps, ce qui entraîne une augmentation de la consommation d’énergie.
Page 15 GUIDE D’UTILISATION Panneau de commande Écran Bouton Réglages du compartiment du réfrigérateur/ LED 1 : Bouton de mode veille Réglages du compartiment du congélateur/ LED 2 : Bouton de mode vacances LED 3 : LED 4 : LED 5 : LED 6 : N’utilisez pas d’objets pointus pour faire fonctionner le panneau de commande.
Page 16 Réglage de la température • Cliquez sur le bouton de réglage A pour entrer dans les réglages du compartiment du réfrigérateur. • Cliquez sur le bouton de réglage B. Les indicateurs s'illuminent pour indiquer le réglage du compartiment du congélateur. •...
Page 17 Conseils pour la conservation des aliments Compartiment du congélateur • Le congélateur est destiné au stockage d'aliments à long terme congelés à très basse température, et à la production de glace. • N'utilisez les balconnets de porte du congélateur que pour stocker des aliments congelés, et non pour des aliments chauds destinés à...
Page 18 Temp. de Type de Ordre stockage Aliments appropriés compartiment cible [°C] Œufs, aliments cuits, aliments emballés, fruits et Frigo légumes, produits laitiers, gâteaux, boissons et autres aliments ne conviennent pas à la congélation. Avec la capacité de congélation, la vitesse de congélation rapide, peut rapidement congeler et stocker des aliments.
Page 19 NETTOYAGE ET ENTRETIEN Décongélation • Le réfrigérateur est fabriqué selon le principe de refroidissement par air et dispose donc d’une fonction de dégivrage automatique. Le givre formé en raison du changement de saison ou de température peut également être éliminé manuellement en débranchant l’appareil ou en l’essuyant avec une serviette sèche.
Page 20 Panne de courant : En cas de panne de courant, même en été, les aliments à l’intérieur de l’appareil peuvent être conservés plusieurs heures ; pendant la panne de courant, les heures d’ouverture de la porte doivent être réduites et aucun aliment frais ne doit plus être mis dans l’appareil.
Page 21 DÉPANNAGE Les problèmes simples suivants peuvent être traités par l’utilisateur. Appelez le service après-vente si ces problèmes ne sont pas réglés. Problème Causes probables Solution L’alimentation n’est pas sous tension et la fiche Insérez fermement la fiche du cordon n’est pas bien insérée. d’alimentation.
Page 22 Problème Causes probables Solution Lorsque des aliments chauds sont introduits, la C’est normal. température augmente temporairement. Attendez un certain temps avant de Après avoir réglé une nouvelle température, il tester la température réelle. La température faut un certain temps pour que la température réelle diffère de du compartiment atteigne la température réglée la température...
Page 23 Certains bruits peuvent être entendus lors de l’utilisation normale du réfrigérateur, qui n’affectent pas son bon fonctionnement. Sons qui peuvent être facilement évités : • Bruit causé par l’appareil qui n’est pas de niveau, ajustez la position à l’aide des pieds avant réglables. Il est également possible de placer des coussinets en matériau souple sous les roulettes arrière, en particulier lorsque l’appareil est placé...
Page 24 Entendez-vous les bruits particuliers suivants ? Ces bruits sont généralement normaux. OK ! HISSS! TSSS ! BRRR! RONRON ! CLIC : certaines pièces électriques du TSSS : le bruit émis par l’évaporateur est dû réfrigérateur, telles que la vanne électrique, à l’écoulement du fluide frigorigène dans émettent ce bruit en fonctionnement.
Page 25 ANNEXE Spécial pour les nouvelles normes européennes Les pièces commandées dans le tableau suivant peuvent être acquises auprès d’un canal de fournisseur de services Pièce Fourni par Temps minimum requis pour la commandée fourniture Thermostats Personnel professionnel de Au moins 7 ans après le lancement du maintenance dernier modèle sur le marché...
Page 26 Zone la plus froide du réfrigérateur EN OPTION : OK-indicateur de température • L’indicateur de température OK peut être utilisé pour déterminer des températures inférieures à +4 °C. Réduisez progressivement la température si le signe n’indique pas « OK ». • Pour garantir la température dans cette zone, ne changez pas l’emplacement de l’étagère.
Page 27 THANK YOU LETTER Thank you for choosing Midea! Before using your new Midea product, please read this manual thoroughly to ensure that you know how to operate the features and functions that your new appliance offers in a safe way.
Page 28 SPECIFICATIONS Product model MDRE372FGC* Rated Voltage/Frequency 220-240V~/50Hz Rated Current 1.2A Total Volume 267L Fresh Food Storage Compartment Volume 193L Four-star Compartment Volume Freezing Capacity 6kg/24h Temperature Rise Time Overall Dimension (W x D x H) 540x550x1785mm...
Page 29 PRODUCT OVERVIEW Names of components Temperatre control Small Drawer Glass shelf Big Drawer Fruits and vegetables box Door tray ATTENTION The picture above is only for reference. The actual configuration will depend on the physical product or statement by the distributor.
Page 30 PRODUCT INSTALLATION Install Instruction For refrigerating appliances with climate class • Depending on the climate class, This refrigerating appliance is intended to be used at ambient temperatures range as specified following table. • The climate class can be found on the rating plate. The product may not operate properly at temperatures outside of the specific range.
Page 31 Space requirement diagram (when the door is open and when the door is closed) Depth to Height to Overall Overall Refrigeration Freezer Width match the match the Height Depth door height door height cabinet cabinet 1785 1770 620.5 Notice: All dimensions in mm...
Page 32 Installation in cabinet Steps: • Cabinet size requirement. Cabinet vent 200cm A - Thinckness of cabinet plank • Push the refrigerator into the cabinet and adjust it to make sure the edgefold of top baffle completely touch the top edge of the cabinet. •...
Page 33 • Fix the supporting leg with screws, then install the screw caps. Screw • screw caps. Screw Screw...
Page 34 • Open the lower door of cabinet the maximum angle, and open the lower door of the refrigerator to the corresponding position. • Sliding the block to make sure inner edge align with the lower door edge of refrigerator, then fix the block to the door of cabinet with screw and install screw caps.
Page 35 Doors reversal Parts already mounted on the refrigerator (as shipped): R: Bottom hinge Hole cap R: Upper hinge Fixed block R: Bottom hinge Hole cap R: Upper hinge Fixed block F: Upper hinge F: Upper hinge F: Bottom hinge F: Bottom hinge Hole cap Hole cap Steps:...
Page 36 4. Exchange the R:bottom hinge and R:upper hinge, then install them according to below steps, and install the top hole caps. 5. Remove the two fixed blocks of refrigerator door and rotate them for 180° and install them on other side of refrigerator door. R:Upper hinge R:Upper hinge R:Bottom hinge...
Page 37 8. Exchange the F:bottom hinge and F:upper hinge, then install them according to below steps, and install the top hole cover and lower hole caps 9. Remove the two fixed blocks of freezer door and rotate them for 180°, and install them on other side of freezer door.
Page 38 Moving the appliance 1. Remove all food from the appliance. 2. Take the power plug off, insert and fix it into the power plug hook at the rear or on top of the appliance. 3. Fix parts with tape to prevent sheves and the door handle from falling off while moving the appliance.
Page 39 Tips for energy saving • Do not place the appliance near cookers, radiators or other heat sources. If the ambient temperature is high, the compressor will run more frequently and for longer, resulting in increased energy consumption. • Ensure that there is sufficient ventilation at the base of the appliance, on the sides of the appliance and at the back of the appliance.
Page 40 OPERATION INSTRUCTIONS Control panel Display Button Fridge compartment setting /Standby mode LED 1 : button Freezer compartment setting/Vacation LED 2 : mode button LED 3 : LED 4 : LED 5 : LED 6 : Do not use sharp objects to operate the control panel. They can scratch or damage the control panel.
Page 41 Temperature setting • Click the setting button A to set the fridge compartment. • Click the setting button B, the indicators light up to set the freezer compartment. • The refrigerator will operate according to the new set gear in 15 seconds. Tips: •...
Page 42 Tips on storing food Freezer compartment • The freezer is designated for the storage of food frozen at very low temperature, long-term storage of frozen food, and for the production of ice. • Only use the shelves in the door of the freezer to store frozen food, not for storing hot food designated for freezing.
Page 43 Compartments Target storage Order Appropriate food TYPE temp. [°C] Eggs, cooked food, packaged food, fruits and Fridge vegetables, dairy products, cakes, drinks and other foods are not suitable for freezing. With freezing capacity, fast freezing speed, can quickly freeze and store food. Suitable for frozen fresh food such as seafood (fish, Four-star shrimp, shellfish), freshwater aquatic products...
Page 44 CLEANING AND MAINTENANCE Defrosting • The refrigerator is made based on the air-cooling principle and thus has automatic defrosting function. Frost formed due to change of season or temperature may also be manually removed by disconnection of the appliance from power supply or by wiping with a dry towel. Cleaning of the door tray •...
Page 45 Power failure: In case of power failure, even if it is in summer, foods inside the appliance can be kept for several hours; during the power failure, the times of door opening shall be reduced, and no more fresh food shall be put into the appliance. Long-time nonuse: The appliance shall be unplugged and then cleaned;...
Page 46 TROUBLE SHOOTING The following simple issues can be handled by the user. Please call the after-sale service department if the issues are not solved. Problem Possible Causes Solution The power supply is not turned on and the plug Insert the power cord plug firmly. is not firmly inserted.
Page 47 Problem Possible Causes Solution The fridge maintains a high humidity to keep Wipe off the condensation using a dry vegetables and other food items fresh. cloth. Condensation forms inside Humidity is too high in the room and doors have Do not open doors as frequently or do the fridge and been opened frequently.
Page 48 Do you hear these abnormal sounds as below? Usually these sounds are normal. HISSS! HISSS! BRRR! BRRR! Some electrical parts in the When the refrigerant flows into the CLICK: HISSS: refrigerator, such as electric valve will evaporator, it will make this noise. This is make this noise when working.
Page 49 APPENDIX Special for new European standard The ordered parts in the following table can be acquired from Service provider channel Ordered part Provided by Minimum time required for Provision Thermostats Professional maintenance At least 7 years after the last model is personnel launched on the market Temperature...
Page 50 Coldest zone in the refrigerator OPTIONAL: OK-temperature indicator • The OK-temperature indicator can be used to determine temperatures below +4°C. Gradually reduce the temperature if the sign does not indicate “OK”. • To ensure the temperature in this area, do not change the positioning of the shelf.

This manual is also suitable for:

Mdre372fgc01
