Summary of Contents for Dohle ExOn6

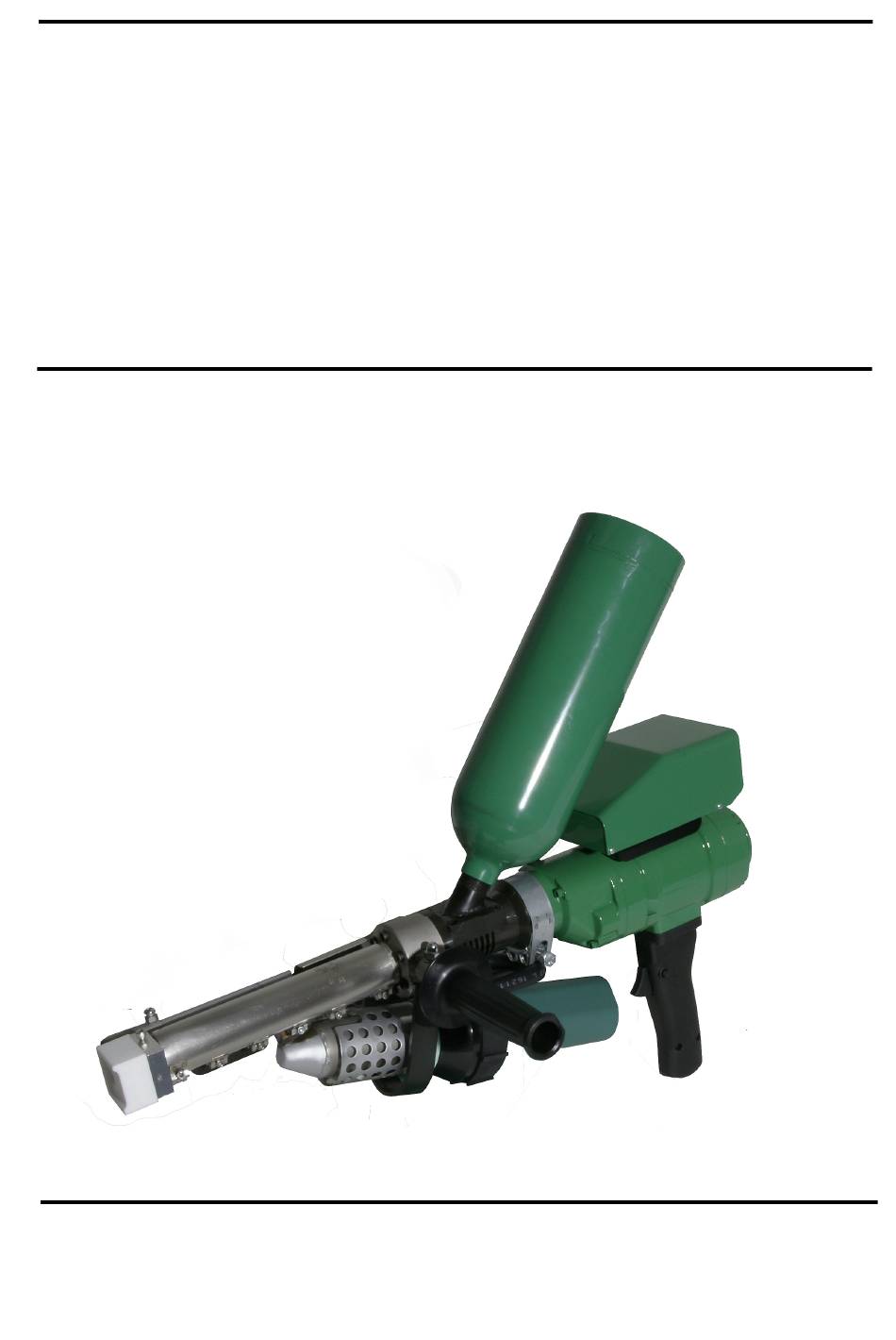

- Page 1 Bedienungsanleitung Operating Instructions ExOn6, DX310 Extrusionstechnik GmbH Dohle Eitorfer Strasse 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Page 2 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 CE/Handschweissextruder EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt. Bezeichnung des Gerätes : Handschweissextruder : ExOn6 EG – Richtlinie : Elektromagnetische Verträglichkeit 2004/108/EG...
-
Page 3: Table Of Contents
Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienungsanleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen... -
Page 4: Typenbeschreibung
Bedienungsanleitung DOHLE Handschweißextruder ExOn6 1. Typenbeschreibung Maschinen Art.Nr./Typ : DX310 ExOn6 Maschinen Nr. …………………… Anschlussspannung : 400 V / 50 - 60 Hz 2. Sicherheitshinweise Der Extruder ist nach VDE 0 100 § 55 über Fi – Schutzschalter oder Schutztrenntrafo zu betreiben. - Page 5 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Betrieb : Handschweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muss öl – und wasserfrei sein. Arbeiten über Kopf: Bei Arbeiten über Kopf müssen entsprechende Schutzeinrichtungen (Helm, Brille usw) getragen werden.
-
Page 6: Inbetriebnahme
Heizung am Lufterhitzer ausgeschaltet ist die Antriebsmaschine nicht auf Dauereinstellung eingestellt ist den Netzstecker einstecken Alle DOHLE – Handschweißextruder sind mit patentierter Massemessung ( das Thermoelement ist zwischen Schnecke und Düse direkt in der Schmelze eingebaut ) und Kaltstartschutz ausgerüstet. - Page 7 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Ansicht – Reglerfront - Steuergehäuse standard optional D - 2382 Regler ExOn6 Masse D - 2377 Regler ExOn2-6 Air D - 2384 Schalter Heizung ExOn2-6 D - 2383 Poti ExOn2-6 Luftmenge D - 2383 Poti ExOn2-6...
-
Page 8: Wartung
Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Handschweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf, entfernen den Schweißschuh und wechseln die Düse ( Achtung: Linksgewinde ) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus. -
Page 9: Fehlersuche
Bedienungsanleitung DOHLE Handschweißextruder ExOn6 4. Fehlersuche Fehlfunktion Fehler – Nr. Antriebsmotor läuft nicht an 01,02,04,05,06,07,08,09,10,11,12 Antriebsmotor schaltet ab 03, 04,05,06,07,08,09,10 Extruder bleibt kalt 04,05,06,07,08,09,15,17 Heißluft bleibt kalt 05,07,08,09,12 Heißlufttemperatur liegt unter Sollwert 11,13 Extrudattemperatur liegt unter Sollwert Extruder fördert kein Extrudat aus der Düse Anzeige leuchtet nicht Anzeige zeigt : S . -
Page 10: Zeichnungen,Datenblätter
D - 0020 D - 0145 D - 0461 D - 0462 D - 0250 6600646 D - 1807 D - 1860 D - 0647 D - 1811 D - 1516 D - 0087 D - 2377 D - 2322 D - 2384 D - 0012 D - 1834... - Page 11 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Artikel-Nr. Bezeichnung Menge 6600646 Winkelverschraubung D - 0012 Paßfeder 5x5x12, DIN 6885 D - 0020 Granulatbehälter D - 0049 Einschraubstutzen 10/R 3/8 D - 0066 Winkeleinschraubstutzen W ES 10/R1/4 D - 0087 Handgriff M14 D - 0093...
- Page 12 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Heissluftgebläse Eron ExOn2-6, Art-Nr: D - 1664 DOHLE Extrusionstechnik GmbH...
- Page 13 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Artikel-Nr. Bezeichnung Menge 5101270 Dichtung 70x48x4 5101760 Glimmerrohr 47,6x95 5113268 Heizelement 230V/2200W 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6113695 Temperaturendschalter 135°C 6600596 Thermoelement 6600601 Luftfilter 6600606 Motor 230V SL 6600607 Kohlen 6600612 Gummiring mit Nocken 6600613 Turbinengehäuse Unterteil...
- Page 14 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Ersatzteile Antrieb DOHLE Extrusionstechnik GmbH...
- Page 15 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Pos. Art.-Nr. Bezeichnung DW014 Motorgehäuse DW017 Zwischendeckel DW018 Lagerkappe m. Schutzdeckel DW019 Schalterhandgriff DW020 Isolierkappe D-2167 Anker kpl. Mit Lüfter u. Lager DW022 Magnetgehäuse kpl. DW023 Dichtbuchse DW024 Elektronikgehäuse DW025 Feldbolzenisolierhülse DW026 Bürstenbrücke kpl. DW027 Luftleitscheibe D-2078 Kohlebürsten...
- Page 16 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 DOHLE Extrusionstechnik GmbH...
- Page 17 Bedienungsanleitung DOHLE Handschweißextruder ExOn6 Schweißschuhprogramm s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0195 10-12 D-0196 Artikel-Nr. Plattendicke D-0197 D-0174 10-12 D-0175 D-0177 X - Naht D-0178 D-0179 D-0180 D-0181 D-0182 V - Naht Plattendicke Artikel-Nr.
- Page 18 Operating Instructions DOHLE Hand Welding Extruder ExOn6 We retain all copyrights of all descriptions, drawings and schedules contained in these operating instructions which may not be reproduced nor be made accessible by third parties or by competitors, neither in whole nor in part, unless we have expressly consented thereto.
-
Page 19: Description Of Type
Operating Instructions DOHLE Hand Welding Extruder ExOn6 1. Type Article-no. / Type of machine : DX310 ExOn6 ..Machine no. Required voltage 400 V / 50 – 60 Hz 2. Safety Pursuant to section 55 of VDE 0 100 (Regulations of the Association of German Electrotechnical Engineers), the extruder must be operated using a protective switch or an isolation transformer. - Page 20 Operating Instructions DOHLE Hand Welding Extruder ExOn6 Operation: Never use hand-held welding and extruding machines without air supply. In case of external air supply ensure that the feed line is of sufficient size. The pressurised air that is supplied must be free of oil and water.
-
Page 21: Start-Up
Operating Instructions DOHLE Hand Welding Extruder ExOn6 3. Start-up General: Observe the notes on safety contained in these operating instructions. In addition, the regulations on the prevention of accidents and the national regulations shall apply. Assembling the hand-held welding and extruding machine When dispatched, our hand-held welding and extruding machines are almost completely assembled. - Page 22 DOHLE Hand Welding Extruder ExOn6 View – controller front – steering box standard optional D - 2382 controller extruder ExOn6 mass D - 2377 temperature controller ExOn2-6 air D - 2384 switch heater ExOn2-6 D - 2383 poti ExOn2-6 D - 2383 poti ExOn2-6...
-
Page 23: Maintenance
Operating Instructions DOHLE Hand Welding Extruder ExOn6 Change of the welding shoe In order to be sure that no more old welding rod is in the hand welding extrusion, heat up the machine on operating temperature, remove the welding shoe and change the nozzle (note: left hand thread!). -
Page 24: Error Tracing
Operating Instructions DOHLE Hand Welding Extruder ExOn6 4. Error tracing Malfunctioning Error– No. Driving motor does not start 01,02,04,05,06,07,08,09,10,11,12 Driving motor switches off 03,04,05,06,07,08,09,10 Extruder remains cold 04,05,06,07,08,09,15,17 Hot air remains cold 05,07,08,09,12 Hot air temperature is under 11,13 desired value... -
Page 25: Drawings, Informations
D - 0020 D - 0145 D - 0461 D - 0462 D - 0250 6600646 D - 1807 D - 1860 D - 0647 D - 1811 D - 1516 D - 0087 D - 2377 D - 2322 D - 2384 D - 0012 D - 1834... - Page 26 Operating Instructions DOHLE Hand Welding Extruder ExOn6 article-no description 6600646 angled hose screw fitting D - 0012 feather key D - 0020 granulate case D - 0049 screwed plug 10/R 3/8 D - 0066 elbow screwed plug WES 10/R1/4 D - 0087...
- Page 27 Operating Instructions DOHLE Hand Welding Extruder ExOn6 Eron ExOn2-6, Art-Nr: D - 1664 DOHLE Extrusionstechnik GmbH...
- Page 28 Operating Instructions DOHLE Hand Welding Extruder ExOn6 article-no description 5101270 gasket 70x48x4 5101760 mica tube 47,6x95 5113268 heating element 230V/2200W 6100284 countersunk screw M4x12 TX 6100287 hexagon nut M5 6113695 temperatur limit switch 135°C 6600596 thermoelement 6600601 air filter 6600606...
- Page 29 Operating Instructions DOHLE Hand Welding Extruder ExOn6 Spare Parts Drive Unit DOHLE Extrusionstechnik GmbH...
- Page 30 Operating Instructions DOHLE Hand Welding Extruder ExOn6 pos. art.-no. description qty. DW014 drive housing DW017 gap cap DW018 bearing cap with cover DW019 switch handle DW020 isolating cap D-2167 anchor cmpl. with. blower a. bearing DW022 magnet housing compl. DW023...
- Page 31 Operating Instructions DOHLE Hand Welding Extruder ExOn6 DOHLE Extrusionstechnik GmbH...
- Page 32 Operating Instructions DOHLE Hand Welding Extruder ExOn6 Welding Shoes fillet weld corner weld a = s x 0,7 thickness of material order - no. D-0195 10-12 D-0196 thickness of material order - no. D-0197 D-0174 D-0175 10-12 D-0177 X - weld...
