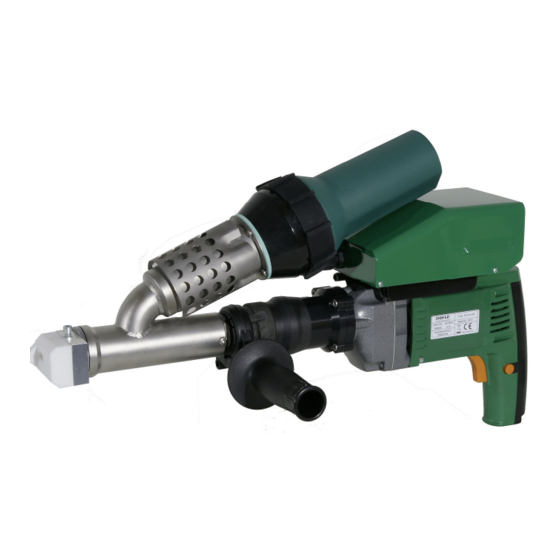

- Page 1 Bedienungsanleitung Operating Instructions ExOn2A, DX304 ExOn2A-5, DX312 Extrusionstechnik GmbH Dohle Eitorfer Strasse 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Page 2 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A CE/Handschweissextruder EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt. Bezeichnung des Gerätes : Handschweissextruder : ExOn2A EG – Richtlinie : Elektromagnetische Verträglichkeit 2004/108/EG...
-
Page 3: Table Of Contents
Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienunganleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen... -
Page 4: Typenbeschreibung
Bedienungsanleitung DOHLE Handschweißextruder ExOn2A 1. Typenbeschreibung Maschinen Art.Nr./Typ : DX304 ExOn2A, DX312 ExOn2A-5 Maschinen Nr. …………………… Anschlussspannung 230 V / 50 - 60 Hz Leistung ges. 2700 W / 11,7 A Verarbeitung von PE, PP 2. Sicherheitshinweise Der Extruder ist nach VDE 0 100 § 55 über Fi – Schutzschalter oder Schutztrenntrafo zu betreiben. - Page 5 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Betrieb : Handschweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muss öl – und wasserfrei sein. Arbeiten über Kopf: Bei Arbeiten über Kopf müssen entsprechende Schutzeinrichtungen (Helm, Brille usw) getragen werden.
-
Page 6: Inbetriebnahme
Heizung am Lufterhitzer ausgeschaltet ist die Antriebsmaschine nicht auf Dauereinstellung eingestellt ist den Netzstecker einstecken Alle DOHLE – Handschweißextruder sind mit patentierter Massemessung ( das Thermoelement ist zwischen Schnecke und Düse direkt in der Schmelze eingebaut ) und Kaltstartschutz ausgerüstet. - Page 7 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Ansicht – Reglerfront - Steuergehäuse D - 2380 Regler ExOn2A Masse D - 2385 Schalter Heizung ExOn2A D - 0907 Potentiometer 22K Anzeige und Bedienelemente der Reglerfront Temperatureinheit Istwerttemperatur AL (Alarm) Leuchtet wenn der Sollwerttemperatur Alarmausgang an ist Aufwärts - Taste...
- Page 8 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Handschweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf, entfernen den Schweißschuh und wechseln die Düse ( Achtung: Linksgewinde ) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus.
-
Page 9: Fehlersuche
Bedienungsanleitung DOHLE Handschweißextruder ExOn2A 4. Fehlersuche Fehlfunktion Fehler – Nr. Antriebsmotor läuft nicht an 01,02,04,05,06,07,08,09,10,11,12 Antriebsmotor schaltet ab 03, 04,05,06,07,08,09,10 Extruder bleibt kalt 04,05,06,07,08,09,15,17 Heißluft bleibt kalt 05,07,08,09,12 Heißlufttemperatur liegt unter Sollwert 11,13 Extrudattemperatur liegt unter Sollwert Extruder fördert kein Extrudat aus der Düse Anzeige leuchtet nicht Anzeige zeigt : S . -
Page 10: Zeichnungen,Datenblätter
D - 1811 D - 1664 D - 1806 D - 1683 D - 1777 D - 2380 D - 0042 D - 2385 D - 0907 D - 1771 D - 1775 D - 1646 DB 045 D - 0377 D - 2400 D - 1767 D - 1749... - Page 11 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A A rtik e l-N r. B e z e ic h n u n g M e n g e 6 6 0 0 6 4 6 W in k e lv e rs c h ra u b u n g D - 0 0 4 2 L u ftd ü...
- Page 12 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Heissluftgebläse Eron ExOn2-6, Art-Nr: D - 1664 DOHLE Extrusionstechnik GmbH...
- Page 13 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Artikel-Nr. Bezeichnung Menge 5101270 Dichtung 70x48x4 5101760 Glimmerrohr 47,6x95 5113268 Heizelement 230V/2200W 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6113695 Temperaturendschalter 135°C 6600596 Thermoelement 6600601 Luftfilter 6600606 Motor 230V SL 6600607 Kohlen 6600612 Gummiring mit Nocken 6600613 Turbinengehäuse Unterteil...
- Page 14 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Ersatzteile Antrieb Typ DB045 DOHLE Extrusionstechnik GmbH...
- Page 15 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Art.Nr. Stück Bezeichnung DB046 Getriebe BSM 274 DB004 Vorlegewelle 8Z DB005 Zahnrad 21 Z DB006 Flachdichtung DB007 Zylinderstift 4m6, 6x16 DIN7 DB008 Motordeckel KPL DB009 Rillenkugellager 6000 C3 2 RS DB010 Anker BSM 270 kompl. mit Lüfter u. Isolierring...
- Page 16 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A DOHLE Extrusionstechnik GmbH...
- Page 17 Bedienungsanleitung DOHLE Handschweißextruder ExOn2A Schweißschuhprogramm s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0195 10-12 D-0196 Plattendicke Artikel-Nr. D-0197 D-0174 10-12 D-0175 D-0177 X - Naht D-0178 D-0179 D-0180 D-0181 D-0182 V - Naht Plattendicke Artikel-Nr.
- Page 18 Operating Instructions DOHLE Hand Welding Extruder ExOn2A We retain all copyrights of all descriptions, drawings and schedules contained in these operating instructions which may not be reproduced nor be made accessible by third parties or by competitors, neither in whole nor in part, unless we have expressly consented thereto.
-
Page 19: Description Of Type
Operating Instructions DOHLE Hand Welding Extruder ExOn2A 1. Type Article-no. / Type of machine : DX304 ExOn2A, DX312 ExOn2A-5 ..Machine no. Required voltage 230 V / 50 – 60 Hz Heating unit 2700 W/11,7A Processing of PE, PP 2. Safety... - Page 20 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Operation: Never use hand-held welding and extruding machines without air supply. In case of external air supply ensure that the feed line is of sufficient size. The pressurised air that is supplied must be free of oil and water.
-
Page 21: Start-Up
Operating Instructions DOHLE Hand Welding Extruder ExOn2A 3. Start-up General: Observe the notes on safety contained in these operating instructions. In addition, the regulations on the prevention of accidents and the national regulations shall apply. Assembling the hand-held welding and extruding machine When dispatched, our hand-held welding and extruding machines are almost completely assembled. - Page 22 Operating Instructions DOHLE Hand Welding Extruder ExOn2A View – controller front – steering box D - 2380 temperature controller D - 2385 switch heater ExOn2A D - 0907 22K potentiometer Display and control elements oft he controller front Temperature unit...
- Page 23 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Change of the welding shoe In order to be sure that no more old welding rod is in the hand welding extrusion, heat up the machine on operating temperature, remove the welding shoe and change the nozzle (note: left hand thread!).
-
Page 24: Error Tracing
Operating Instructions DOHLE Hand Welding Extruder ExOn2A 4. Error tracing Malfunctioning Error– No. Driving motor does not start 01,02,04,05,06,07,08,09,10,11,12 Driving motor switches off 03,04,05,06,07,08,09,10 Extruder remains cold 04,05,06,07,08,09,15,17 Hot air remains cold 05,07,08,09,12 Hot air temperature is under 11,13 desired value... -
Page 25: Drawings, Informations
Operating Instructions DOHLE Hand Welding Extruder ExOn2A 5 Drawings, Informations DX304 ExOn2A, DX312 ExOn2A-5 DOHLE Extrusionstechnik GmbH... - Page 26 Operating Instructions DOHLE Hand Welding Extruder ExOn2A a rtic le - n o d e s c rip tio n q ty 6 6 0 0 6 4 6 a n g le d h o s e s c re w fittin g...
- Page 27 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Eron ExOn2-6, Art-No: D - 1664 DOHLE Extrusionstechnik GmbH...
- Page 28 Operating Instructions DOHLE Hand Welding Extruder ExOn2A article-no description 5101270 gasket 70x48x4 5101760 mica tube 47,6x95 5113268 heating element 230V/2200W 6100284 countersunk screw M4x12 TX 6100287 hexagon nut M5 6113695 temperatur limit switch 135°C 6600596 thermoelement 6600601 air filter 6600606...
- Page 29 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Spare Parts Drive Unit DB045 DOHLE Extrusionstechnik GmbH...
- Page 30 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Art.Nr. Description DB046 Gear BSM 274 DB004 Idler 8Z DB005 Gearwheel 21 Z DB006 Flat Gasket DB007 Cylinder Pin 4m6, 6x16 DIN7 DB008 Engine Flap KPL DB009 Ball Bearing 6000 C3 2 RS...
- Page 31 Operating Instructions DOHLE Hand Welding Extruder ExOn2A DOHLE Extrusionstechnik GmbH...
- Page 32 Operating Instructions DOHLE Hand Welding Extruder ExOn2A Welding Shoes s = thickness of material fillet weld corner weld a = s x 0,7 thickness of material order - no. D-0195 10-12 D-0196 thickness of material order - no. D-0197 D-0174...
