EIDOS
User Manual
Manual de Usuario
V01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EIDOS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for JMA EIDOS

Summary of Contents for JMA EIDOS

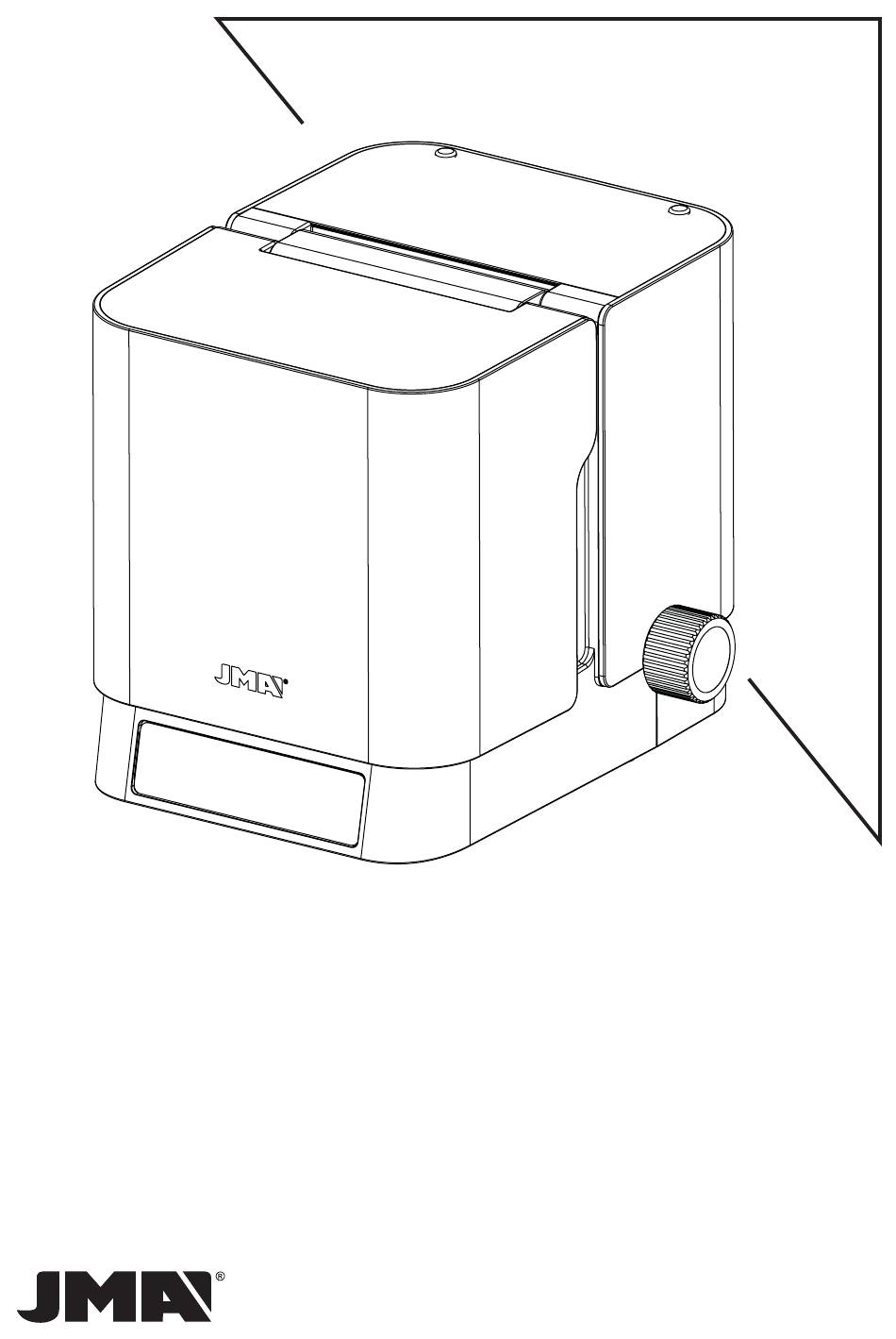

  • Page 1 EIDOS User Manual Manual de Usuario...
  • Page 3 EIDOS User Manual...
  • Page 4 Index Key Profile Reader EIDOS 014 — 018 003 — 004 4. CHARACTERISTICS OF JMAKEYREADER 1. INTRODUCTION AND GENERAL OVERVIEW KEY RECOGNITION OVERVIEW ANALYSIS OF THE CAPTURED PHOTO TRANSPORT AND PACKAGING JMAKEYREADER OPTIONS IDENTIFICATION LABEL 005 — 006 5. EXPLODED VIEW 2.

  • Page 5: Symbols Used In This Manual

    1.1 OVERVIEW The machine must always be transported in its original packaging to The EIDOS key reader has been designed according to current ensure its physical integrity. EEC safety regulations. Safety for the people who operate this type of machine can...

  • Page 6: Identification Label

    EIDOS KEY PROFILE READER 1.3 IDENTIFICATION LABEL The EIDOS key reader comes with an identification label (Fig. 1A) that indicates the serial or registration number of the machine, the name and address of the manufacturer, the CE mark and the year of manufacture.

  • Page 7: Safety Measures

    SAFETY MEASURES 2. SAFETY MEASURES 2.1 REGULATIONS 2.1.2 Safety Signs and Symbols The EIDOS key reader uses the following safety signs and The EIDOS key reader and its safety devices are compliant symbols: with Directive 2006/42 EC on Machinery. This manual cites all the safety regulations that the user must respect when installing and operating the machine.

  • Page 8: Electrical Risk

    EIDOS KEY PROFILE READER RISKS RELATED TO THE INSTALLATION LOCATION The location where the machine is installed may present risks that can impact correct operation of the machine (temperature, humidity, rain, etc.). ELECTRICAL RISK This machine is fitted with a USB power adapter.

  • Page 9: Characteristics Of The Machine

    CHARACTERISTICS OF THE MACHINE 3. CHARACTERISTICS OF THE MACHINE EIDOS is a machine for identifying keys. After placing a key TECHNICAL DATA: inside the EIDOS machine, it takes a photograph of that - Power supply: USB-C 5V DC 0.6 A 3W max.

  • Page 10: Main Parts Of The Machine

    EIDOS KEY PROFILE READER 3.2 MAIN PARTS OF THE MACHINE 1. Carriage assembly 7. On/Off button 2. Clamp 8. Wi-Fi indicator 3. Clamp release PRESS button 9. Photo capture OK indicator 4. Key support base 10. Error indicator 5. Carriage assembly motion wheel 11.
  • Page 11 CHARACTERISTICS OF THE MACHINE 3.3 SETUP The EIDOS machine is very simple to use. Just connect the USB-C end of the cable provided to the USB-C port (Nº 11 in Main Parts of the Machine) on the EIDOS machine and the other end of the cable (USB-A) to the plug (also provided).
  • Page 12 This option lets you display the most common JMA keys in whichever market you select. Even so, all results from the JMA catalo- This manual selection is not necessary once the machine is gue will still be shown.
  • Page 13 This will complete the software setup and take you to the main menu. The EIDOS machine will be displayed with an orange aura when operating in ad-hoc mode or a blue aura when connected to a Wi-Fi network.
  • Page 14 EIDOS KEY PROFILE READER 3.5 FOCUS ADJUSTMENT AND IMAGE CAPTURE Once the key is secured in place, the carriage assembly sim- ply needs to be moved to the optimal position for the machi- ne to focus. This process is supervised by the machine and is very simple.
  • Page 15 Once the carriage assembly and key are positioned at the focus point and the green LED (9) illuminates, all you need to do is lower the lid or cover of the EIDOS machine (12) so that it can begin capturing images automatically (it will beep during this image capture process).
  • Page 16 (keys not sold in that market will not be shown). After closing the cover on your EIDOS machine with a key 2. Keys: A list of the JMA keys that match the photographed positioned within the zone of focus and the green LED lit, profile and filtered by blade length.
  • Page 17 “That’s my key” to conclude the process or tap the See Fig. 25 JMA logo to skip to the HOME screen. The “Yes” option con- cludes the process and returns you to the main screen. See To exit this screen, tap the (←) icon.
  • Page 18 Each section is covered separately below: to the measured length. That said, there may not be a key with precisely the same length in the JMA catalogue. In these 4.3.1. Configuration cases, a slightly longer key may still be suitable.
  • Page 19 4.3.2 Your Devices Your Devices is the next sub-section in the Options menu. This is a list of all the EIDOS machines that have connected to the app. Tap on the three dots icon to access the following options:...

  • Page 20: Exploded View

    See Fig. 41 4.3.5 Catalogue Tapping this icon takes you to the e-Catalogue on the JMA website. See Fig. 42 Fig. 40 Fig. 41 Fig.
  • Page 21 EIDOS Manual de Usuario...
  • Page 22 Index Lector de perfiles de llaves EIDOS 032 — 036 021 — 022 4 CARACTERISTICAS DE JMAKEYREADER 1 PRESENTACIÓN Y ASPECTOS GENERALES RECONOCIMIENTO DE LLAVES GENERALIDADES ANÁLISIS DE LA FOTO CAPTURADA TRANSPORTE Y EMBALAJE OPCIONES DE JMAKEYREADER ETIQUETA IDENTIFICADORA 023 — 024...
  • Page 23 1.1 GENERALIDADES partes. El reconocedor de llaves EIDOS ha sido diseñado teniendo en Para asegurar la integridad de la cuenta las normas de seguridad vigentes en la C.E.E. máquina, siempre tiene que ser transportada en su embalaje original.
  • Page 24 EIDOS LECTOR DE PERFILES DE LLAVES 1.3 ETIQUETA IDENTIFICADORA El reconocedor de llaves EIDOS está provisto de una etiqueta identificadora (Fig.1A), con especificación del número de serie o matricula de la máquina, nombre y dirección del fabricante, marca CE y año de fabricación.

  • Page 25: Medidas De Seguridad

    - El cumplimiento de las normas de seguridad y las indica- ciones que se ha indicado por el constructor en este manual no dejan posibilidad de error. El reconocedor de llaves EIDOS y sus dispositivos de seguri- dad cumplen con la Directiva sobre máquinas 2006/42 CE. 2.1.2 Señalizaciones de seguridad En el presente manual se citan todas las normas de seguri- dad que el usuario debe respetar durante la instalación y el...
  • Page 26 EIDOS LECTOR DE PERFILES DE LLAVES RIESGOS RELATIVOS AL LUGAR DE INSTA- LACIÓN El lugar donde se instala la máquina puede presentar riesgos que pueden influir en el correcto funcionamiento de la máquina (Temperatura, humedad, lluvia,...) RIESGO ELÉCTRICO Dado que la máquina está equipada con alimentador de USB, en caso de que se avería el alimentador, no abrir el alimen-...

  • Page 27: Características De La Máquina

    EIDOS es una máquina para la identificación de las llaves. DATOS TECNICOS: La EIDOS es una máquina que se encarga de sacar la foto - Alimentación: USB-C 5Vdc 0.6 Amp. 3W Max. a la llave, una vez está colocada, luego con ayuda de la - Conexión: Wi-Fi 802.11n de banda única de 2,4 GHz (35...

  • Page 28: Elementos Principales De La Máquina

    EIDOS LECTOR DE PERFILES DE LLAVES 3.2 ELEMENTOS PRINCIPALES DE LA MÁQUINA 1.- Carro 7. Pulsador encendido 2.- Mordaza 8.- Indicador WIFI 3.- Botón PRESS apertura mordaza 9.- Indicador OK captura foto 4.- Base apoyo llave 10.- Indicador Error 5.- Rueda traslación carro 11.- Conector USB-C...

  • Page 29: Puesta En Marcha

    únicamente se deberá conectar el cable de USB-C al puerto USB-C (indicado Nº 11 en elementos principales) de la máquina EIDOS, y el otro lado del cable USB-A a la fuen- te de alimentación suministrada. Una vez conectados los dos bordes del cable, entonces procederemos a enchufar la fuente de alimentación en nuestra toma de corriente de...
  • Page 30 EIDOS LECTOR DE PERFILES DE LLAVES En caso de IOS (IPhone) la selección de la red WIFI EIDOS XXXXXX se hará manualmente, la aplicación te abrirá la pantalla de selección de red WIFI en el dispositivo IOS. Ver las imágenes siguientes: Conectar la máquina EIDOS a una red WIFI hace la iden-...
  • Page 31 Después de este último paso el software queda totalmente finalizado por lo que nos vamos a encontrar en el menú principal. La máquina EIDOS aparecerá con un aura naranja si está funcionando en AD-HOC o con un aura azul si lo hemos conectado a una red WIFI.
  • Page 32 (9) de punto correcto se encienda, lo único que tenemos que hacer es bajar la tapa o cubierta de la EIDOS (12) para que ésta comience a captura las imá- Perfil Original Perfil una vez cortado el corte genes automáticamente (emitirá...
  • Page 33 CARACTERÍSTICAS DE LA MÁQUINA Si la aplicación JMAKeyReader está abierta y la máquina EI- DOS ya está enlazada al software, la aplicación JMAKeyRea- der capturará las imágenes y las mandará al servidor para procesarlas. En el próximo capituló damos una explicación más profunda de este software y todas sus capacidades.
  • Page 34 En el capítulo anterior hemos detallado todos los pasos para La pantalla se divide en tres secciones: la puesta en marcha de la EIDOS y la app JMAKeyReader, así como el proceso de colocar la llave, enfocarla y por último 1.
  • Page 35 3.- Para salir de los resultados y volver a la pantalla principal podemos elegir la dos opciones; o pulsar sobre “Es mi llave” y terminar el proceso o “Pulsar el logo JMA para ir a HOME”. La opción “Sí” termina el proceso y nos manda a la pantalla principal.
  • Page 36 Aun así, puede no haber una llave de ese En los siguientes capítulos analizamos cada apartado: largo en el catálogo de JMA por lo que llaves un poco más largas pueden valer. 4.3.1 Configuración En este sub apartado tenemos la opción de configurar los...
  • Page 37 4.3.2 Dispositivos Volvemos al menú anterior de opciones y nos encontramos el apartado de dispositivos. En este apartado se listan todas las máquinas EIDOS que se ha conectado el programa. Dentro Fig. 36 Fig. 37 de esta opción podemos elegir el icono de los tres puntos y acceder a las siguientes opciones: 4.3.1.6 Porcentaje de similitud...
  • Page 38 Ver Fig. 41 4.3.5 Catalogo Si pulsamos este icono nos manda al E-Catalogo de página web de JMA. Ver Fig. 42 Fig. 40 Fig. 41 Fig. 42...
  • Page 39 EXPLOSIONADO - Fig. 43...
  • Page 40 +52 33 3777 1600 +44 144 229 1400 JMA\Colombia JMA\USA IFAM - JMA Colombia, S.A.S. ALTUNA GROUP USA INC. Parque Empresarial Oikos La Florida 1513 Greenview Drive Autopista Medellín KM 2, Bodega 05 75050 Grand Prairie, Texas Bogotá...
