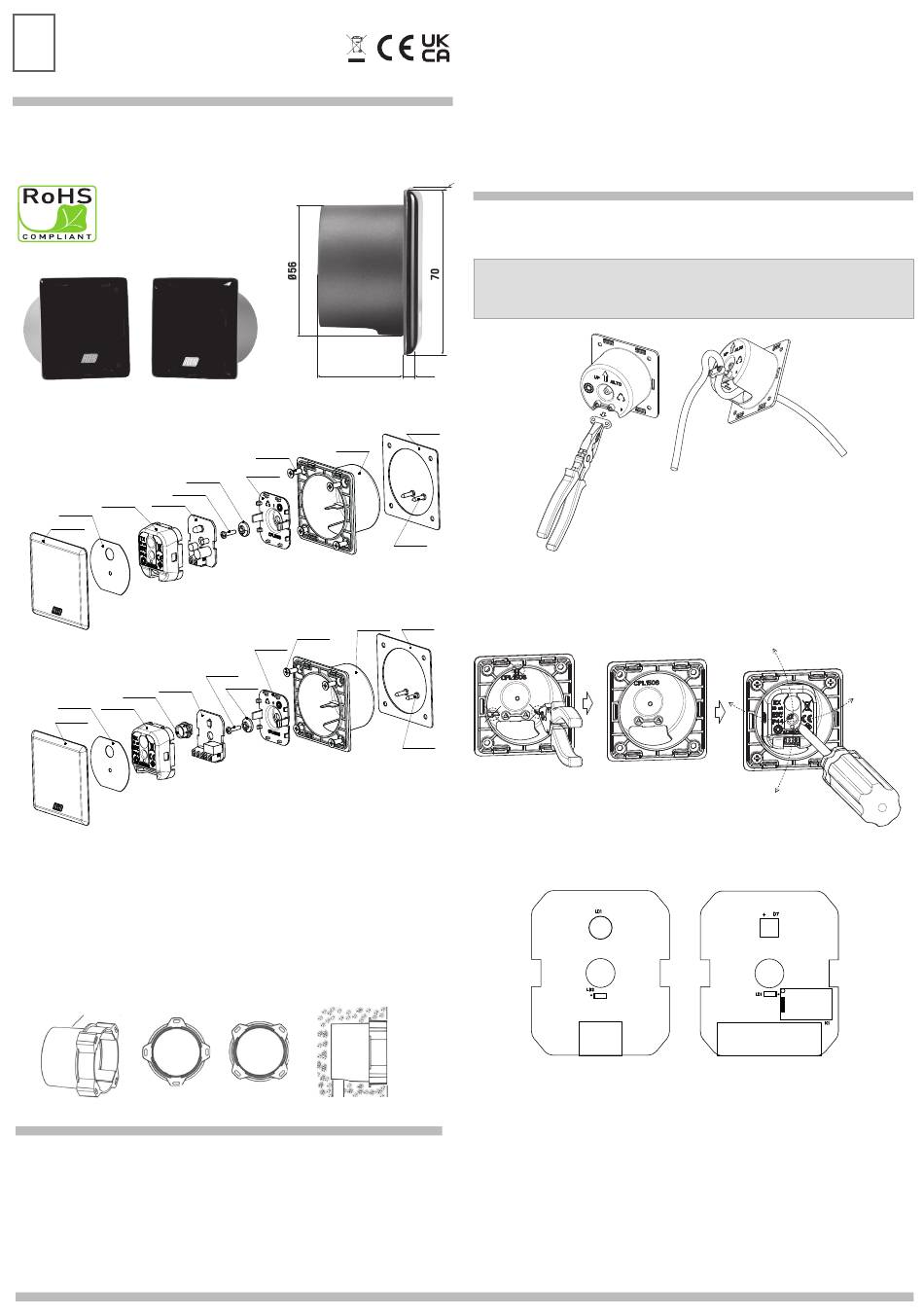

RIB FIT SIX Manual

I
FIT SIX
cod. ACG8049
EN ISO 13849-1:2023 PL»c» CAT.2
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno
una volta per ogni ciclo porta EN 12453:2022 punto 5.1.2)
CPL1504
DAC29X13
BC00425
CPL1507
CVA2308
CPL1501
BC00424
CPL1503
CVA2308
CPL1502
CPL1501
POSSIBILITÁ DI IMPIEGO
Le fotocellule FIT SIX soddisfano completamente l'esigenza di una sicurezza attiva su
tutti i tipi di aperture automatiche.
Sono prodotte nella versione da incasso, da fissare su colonne in ferro o di altro
materiale liscio.
Con l'ausilio del contenitore per l'incasso (ACG8051) si applicano con facilità su pareti
irregolari in muratura.
OPTIONAL ACG8051
NO
RIFERIMENTI NORMATIVI PER PORTE E CANCELLI AUTOMATICI
L'installatore deve assicurarsi che l'installazione delle fotocellule sia fatta solo in
presenza di una ulteriore protezione principale come specificato nella norma BS EN
12453:2022 al punto 5.1.3.
RIB NON PUÓ CONSIDERARSI RESPONSABILE PER EVENTUALI DANNI CAUSATI DA UN USO
IMPROPRIO, ERRONEO O IRRAGIONEVOLE.
35
CPL1506
DAS35X13
CPL1505
TX
CPL1506
DAS35X13
CPL1505
DAC29X13
CPL1504
RX
OK
MONTAGGIO
Fissare i contenitori sui pilastri o sulle colonnine ad un'altezza di circa 40÷60 cm dal suolo
e ad una distanza max di 10 cm dalla zona di convogliamento o schiacciamento, o subito
dopo l'ingombro dato da un'eventuale costa.
Installate il ricevitore in ombra o in una posizione in cui il sole non possa battere
orizzontalmente.
In ogni caso si consiglia di posizionare le fotocellule alla stessa altezza e allineate tra
loro.
70
FISSAGGIO CAVO ELETTRICO
Utilizzare cavi tipo H05RN-F con fili di sezione minima 0,75 mm
Se si supera la distanza di 15 m tra fotocellule e quadro di comando, la sezione del filo
deve essere aumentata a 1 mm
6
CVA2307
DTC3X12S
MONTAGGIO
Se desiderate orientare il raggio infrarosso dovete rimuovere i supporti sul contenitore e
CVA2307
orientare il circuito come indicato qui sotto.
DTC3X12S
COLLEGAMENTI
A+ TEST A-
Le fotocellule FIT SIX sono regolabili a seconda del tipo di alimentazione fornita dai
quadri elettronici di comando.
Di fabbrica vengono fornite per alimentazione 24 V.
È possibile alimentarle a 12 V (D+/D-) chiudendo un ponticello sui circuiti stampati.
.
2
1 2 1 2
D+ D- D+ D-
A* A A* A
A+ TEST A-
.
2
3 4 5
NO C NC
COM PHOT
