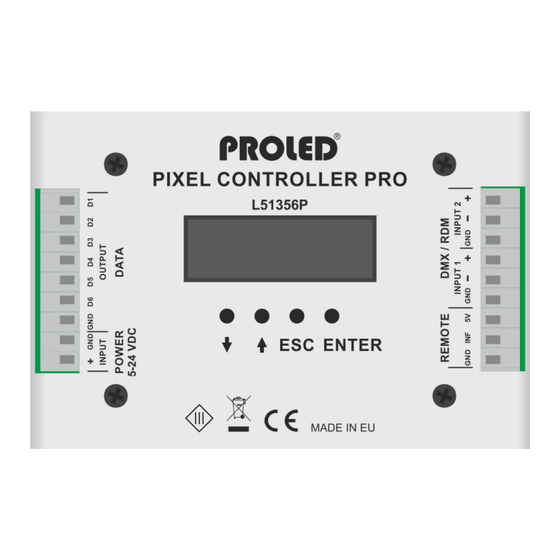

PIXEL CONTROLLER PRO

Bedienungsanleitung

rev. 1 – 26.05.2023

User´s Manual

rev. 1 – 26.05.2023

Need help?

Do you have a question about the PIXEL CONTROLLER PRO and is the answer not in the manual?

Questions and answers

Summary of Contents for PROLED PIXEL CONTROLLER PRO

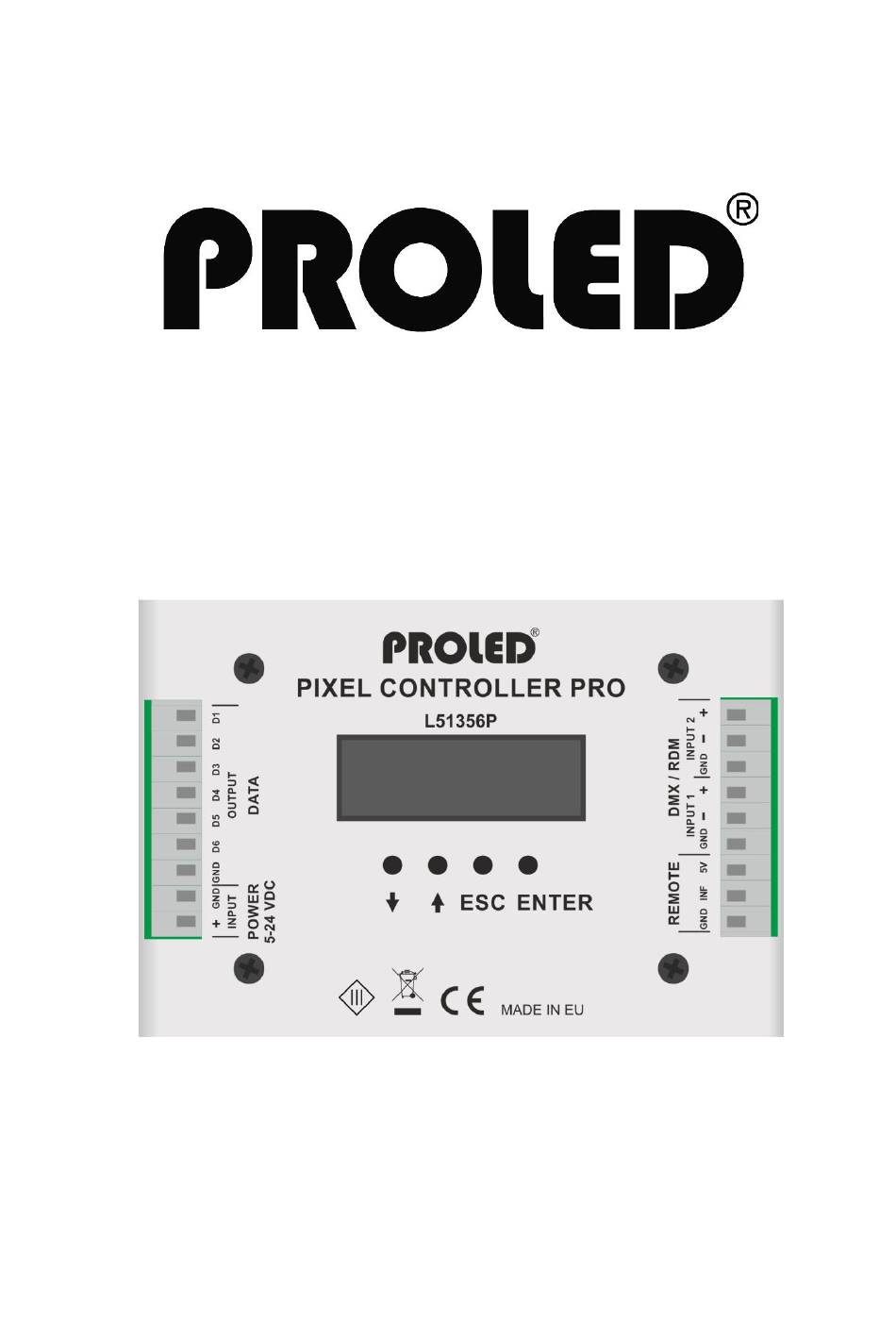

Page 1 PIXEL CONTROLLER PRO Bedienungsanleitung rev. 1 – 26.05.2023 User´s Manual rev. 1 – 26.05.2023...
Page 2 ，Vor Inbetriebnahme beachten! ， Vielen Dank, dass Sie sich für den PROLED PIXEL CONTROLLER PRO entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
Page 3 ，Bestimmungsgemäßer Gebrauch ， Der PROLED PIXEL CONTROLLER PRO ist zur Steuerung von Digitalen Flex Strips mit WS2811, WS2812, WS2813, WS2814, WS2815, WS2815B, WS2818B, UCS2904, P943, GS8208 und SK6822 LED-Chips ausgelegt. Bis zu 11.111 LED-Pixel können mit den eingebauten Programmen angesteuert werden. Zusätzlich können die LED-Pixel über DMX angesteuert werden.
Page 4 6x 2,5 A. Bei einer notwendigen höheren Leistung, müssen die Strips direkt vom Netzteil gespeist werden. Bei jeder neuen Einspeisung aus unterschiedlichen Netzteilen, müssen die Strips getrennt werden. Nur die Datenleitung darf weiter verbunden werden. Die GND-Leitungen der Netzteile müssen zusammen verbunden sein. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 5 Controller über das DMX-Signal gesteuert. ，INBETRIEBNAHME， Sobald der Controller an die Spannungsversorgung angeschlossen wird, ist er nach kurzem Bootvorgang sofort einsatzbereit. DISPLAY Der Pixel Controller PRO startet, mit der zuletzt verwendeten Einstellung. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 6 Im SINGLE–Modus kann aus den vorprogrammierten Effekten einer ausgewählt werden. TIMERPRG Im TIMERPRG-Modus können verschiedene Programme zu festgelegten Zeiten gestartet werden. Somit ist es möglich für ganztägig verschiedene Programme ablaufen zu lassen MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 7 PIXEL – 1024ch EFFECT1 – 1ch EFFECT-RGB – 14 ch REMOTE IR / KONTAKT MODUS RESTART HALTEZEIT DATUM ZEIT DATUM-ZEIT EINSTELLUNG ZEIT PROGRAMM ANPASSUNGEN SPRACHE DISPLAY BELEUCHTUNG DISPLAY KONTRAST WERKSEINSTELLUNGEN INFORMATIONEN MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 8 Mit ESC-Taste verlassen sie das Menu. Die eingestellten Werte werden gespeichert. ，SETUP – LED PIXEL – AUFLÖSUNG， Im AUFLÖSUNG-Menü kann angegeben werden, aus wie vielen LEDs ein Pixel besteht. Es können Werte zwischen 1 und 100 eingestellt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 9 Kanäle 1, 2 und 3 definieren die Farbe des ersten Pixels. Kanäle 4, 5 und 6 definieren die Farbe des letzten Pixels. Alle dazwischen liegenden Pixel werden automatisch so verändert, dass sich ein Farbverlauf zwischen ersten und letzten Pixel ergibt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 10 P4: Zufällige Startposition, abfallend zum letzten Pixel 151…185: P5: Zufällige Startposition, abfallend zum ersten Pixel 186…220: P6: Zufällige Startposition, abfallend in beide Richtungen 221…255: P7: Zufällige Startposition, zufällige Richtung SPEED Geschwindigkeit: 0 = langsam, 255 = schnell MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 11 2 EFFEKTE ….: … EFFEKTE 150…255: 15 EFFEKTE EFFECT START AUTO: Effekt beginnt automatisch. ENTER / IR: Effekt startet wenn Enter gedrückt oder Kontakt geschlossen wird. MASTER Master Helligkeit für alle Pixel MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 12 Mit den ABWÄRTS/AUFWÄRTS-Tasten wird Tag, Monat, Jahr, Stunde, Minute, Sekunde ausgewählt. Der angewählte Parameter wird invers dargestellt. Mit ENTER gelangt man in den Editier-Modus. Mit ESC-Taste verlässt man das Menü. Die eingestellten Werte werden übernommen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 13 Falls Sie mit der ABWÄRTS/AUFWÄRTS-Taste DEL invertieren und ENTER-Taste drücken, wird der ausgewählte Schritt gelöscht. Mit ESC-Taste verlassen Sie das Menü. Die Einstellungen werden gespeichert. ，SETUP – ANPASSUNGEN - SPRACHE， Auswahlmöglichkeit der Sprache. Die hell unterlegte Sprache, ist die aktuell festgelegte Sprache. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 14 Display. Minimaler Wert ist 50%. ，SETUP – ANPASSUNGEN – WERKSEINSTELLUNGEN， In diesem Menü kann der Controller auf Werkseinstellungen zurückgesetzt werden. ACHTUNG! Es gehen alle Einstellungen verloren. Der Controller wird in den Auslieferzustand gesetzt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 15 ，MANUAL， Im MANUELLEN-Modus ist es möglich angeschlossenen Strip ohne weiteren Controller zu benutzen. Alle 14 möglichen Einstellungen (siehe S. 10-11) können direkt am PIXEL CONTROLLER unter Zuhilfenahme der ABWÄRTS/AUFWÄRTS/ESC/ENTER-Taste eingestellt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 16 Im Display wird das aktuelle Programm angezeigt sowie die Startzeit des nächsten Programmes. ，FERNBEDIENUNG， Sobald Sie an den PIXEL CONTROLLER PRO eine PROLED IR Fernbedienung anschließen, haben Sie die die Möglichkeit im SINGLE-Modus Programm 1 bis 5 direkt über die Fernbedienung auszuwählen.
Page 17 Bedienungsanleitung / Users manual ，ABMESSUNGEN， 05.23 Technische Änderungen vorbehalten MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 18 L51356P ，Preface， Thank you for choosing PROLED PIXEL CONTROLLER PRO. Before installation and use, we strongly recommend you to read this manual carefully. If the device has been damaged during transport, please report this to your supplier immediately. Please don’t take any action without contacting your supplier first.
Page 19: Specifications
，Contractual Use， The PROLED PIXEL CONTROLLER PRO is designed to control Digital Flex Strips with WS2811, WS2812, WS2813, WS2814, WS2815, WS2818B, UCS2904, P943, GS8208 and SK6822 LED-Chips. Up to 11.111 pixel can be controlled by build in programs. Additionally the LED-Pixel can be controlled by DM.
Page 20 If a strip will be powered with different power supplies, the strips must be separated. Only the data line can be connected between the strips. The GND lines of the power supplies must be connected together. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 21 DMX-signal. ，SWITCHING ON， As soon as the controller is connected to power supply, it can be used after a short booting. DISPLAY Pixel Controller PRO starts, with last chosen mode. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 22 In SINGLE–mode you can chose one preprogrammed effect. TIMERPRG In TIMERPRG-mode you can start different programs on an desired time. Due to this you have the possibility to create different effects for the whole day. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 23 PIXEL – 1024ch EFFECT1 – 1ch EFFECTRGB – 14 ch REMOTE IR / CONTACT MODE RESTART WAIT TIME DATE TIME SET DATE-TIME TIME PROGRAM CUSTOMIZE LANGUAGE DISPLAY BACKLIGHT DISPLAY CONTRAST FACTORY DEFAULT INFORMATION MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 24 With ESC-button you will leave the menu. The changed values will be saved. ，SETUP – LED PIXEL – RESOLUTION， In RESOLUTION-menu you can chose how many LEDs are one pixel. You can enter values between 1 and 100. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 25 In DMX PERSONALITY-menu you can chose different setting, which defines how the strip act depending on DMX-signal. WHITE -1ch: One DMX-channel control all pixel in same way. This DMX-channel works as brightness value from 0 to 255. All pixel light up as RGB-white. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 26 P4: random start position, decreasing to last pixel 151…185: P5: random start position, decreasing to first pixel 186…220: P6: random start position, decreasing to both directions 221…255: P7: random start position, random direction MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 27 … EFFECTS 150…255: 15 EFFECTS EFFECT START AUTO: effect starts automatically ENTER / IR: Effect starts when ENTER is pressed or contact will be closed MASTER Master brightness for all pixel MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 28 With the UP/DOWN-buttons you can chose day, month, year, hour, minute or second. The chosen parameter will be displayed inverted. After pressing ENTER-button you can adjust the value With ESC-button you can leave the menu. The current values will be saved. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 29 If you invert DEL with the UP/DOWM-buttons and press ENTER-button, than this step will be deletedt With ESC-button you can leave the menu. The values will be saved. ，SETUP – CUSTOMIZE - LANGUAGE， Possibility to change the language. The inverted language is the current language. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 30 ，SETUP – CUSTOMIZE – FACTORY DEFAULT ， In this menu you can reset the controller to the factory default values. ATTENTION! All previous entered settings will be lost. Controller will be set to factory values. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 31 ，MANUAL， In MANUAL-mode it is possible to use connected Digital Strip without any further controller. All 14 possible settings (look page 22/23) can be changed using UP/DOWN/ESC/ENTER-buttons. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 32 The display shows the current program and starting time of next program. ，REMOTE CONTROL， As soon as you connect a PROLED IR remote control to the PIXEL CONTROLLER PRO, you will have the possibility in SINGLE-mode to choose program 1 to 5 directly by the remote control. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
Page 33 Bedienungsanleitung / Users manual ，DIMENSIONS， 05.23 Technical amendments reserved MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
