Summary of Contents for PROLED POWER BOOSTER

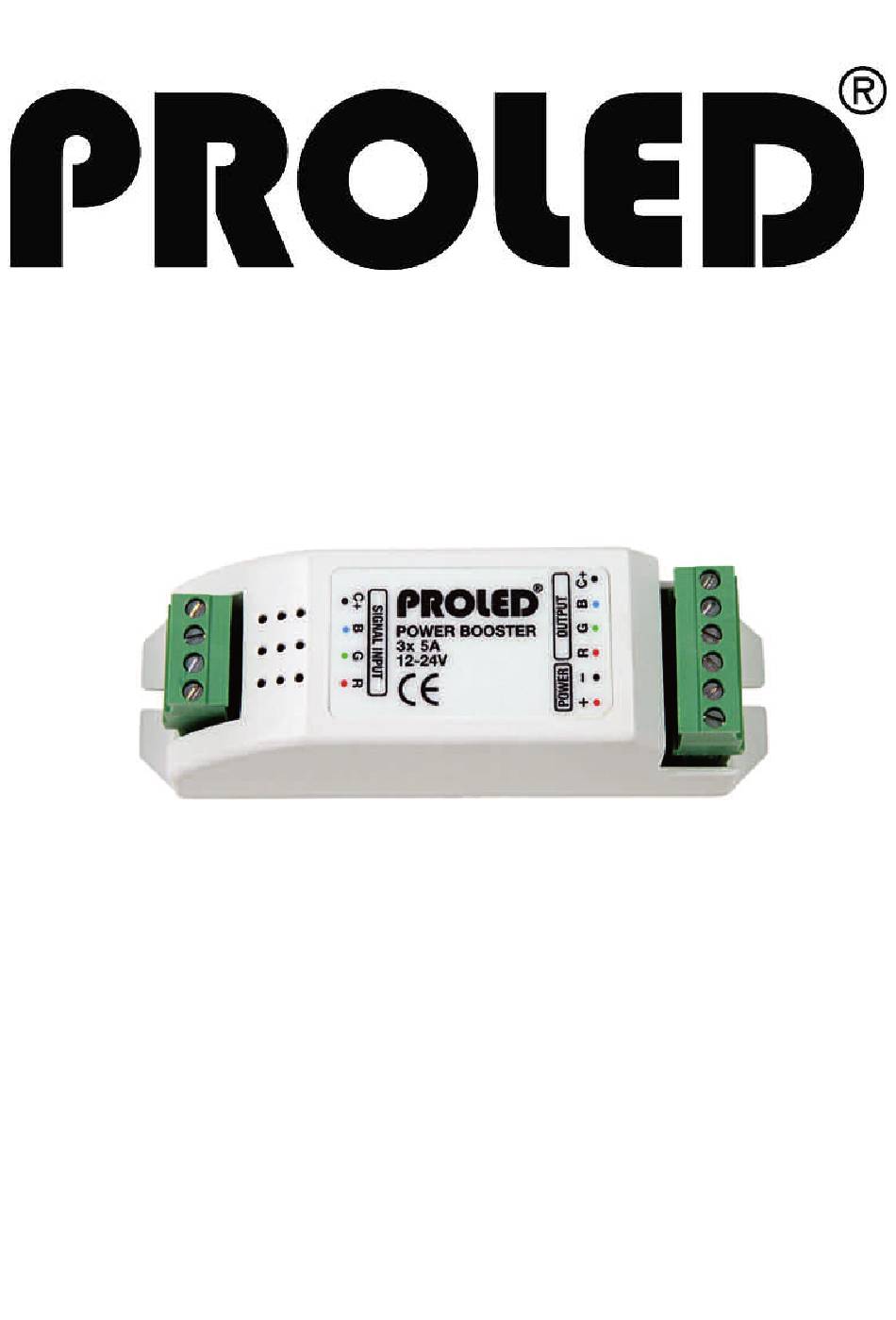

- Page 1 PROLED POWER BOOSTER POWER BOOSTER User’s Manual Bedienungsanleitung...
- Page 2 PROLED POWER BOOSTER PROLED Vorwort Vielen Dank, dass Sie sich für den PROLED POWER BOOSTER entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
- Page 3 Der PROLED POWER BOOSTER ermöglicht eine Erweiterung der Ausgangsleistung von LED Controllern und Dimmern. Das Gerät unterstützt PWM Steuerung und ist für alle PROLED Controller einsetzbar. Theoretisch kann eine unbegrenzte Zahl Power Booster eingesetzt werden. Die Leistungssteigerung beträgt dabei für jede Einheit 5A auf drei Kanälen.
- Page 4 3. Eigenschaften 1. 3 Kanal RGB Ausgang, 5A/Kanal, insgesamt 15A 2. PWM Steuerung möglich 3. Theoretisch kann eine unbegrenzte Anzahl Power Booster zur Erweiterung der Ausgänge angeschlossen werden 4. Unbegrenzte Entfernung zwischen Controller und Power Booster oder zwischen den Power Boostern untereinander 4.
- Page 5 PROLED POWER BOOSTER PROLED 5. Anschlussschema Die folgende Grafik verdeutlicht den Anschluss des Power Boosters. Die Anzahl der anschließbaren Booster ist dabei theoretisch unbegrenzt. Die Power Booster werden dabei einfach parallel an die vier Signalsausgänge des Controllers angeschlossen. info@proled.com www.proled.com...
-
Page 6: Fehlerbeseitigung
PROLED POWER BOOSTER PROLED 6. Fehlerbeseitigung Fehler Ursachen Lösung 1. Keine Versorgungs- 1. Prüfen Sie den Anschluss spannung 2. Wechseln Sie den Modus Kein Licht 2. Blackout Modus aktiv 3. Verringern Sie die Last 3. Überlastung 4. Prüfen Sie den Anschluss 4. -
Page 7: Limited Warranty
PROLED POWER BOOSTER PROLED Preface Thanks for choosing the PROLED POWER BOOSTER. Before installation and use, we strongly recommend you to read this manual carefully. If the device has been damaged during transport, please report this to your supplier immediately. Please don’t take any action without contacting your supplier first. - Page 8 For update information please consult your supplier. 1. Product Description The PROLED POWER BOOSTER allows a power expansion of LED controllers and dimmers. The device supports PWM control and is applicable for all PROLED controllers. The number of connectable power boosters is virtually unlimited.
- Page 9 1. 3 channel RGB output, 5A/channel, together 15A 2. PWM control possible 3. A virtually unlimited number of Power Boosters can be connected to expand the outputs 4. Unlimited distance between controller and Power Booster or between Power Boosters 4. Dimensions info@proled.com...
- Page 10 PROLED POWER BOOSTER PROLED 5. Wiring Scheme Following diagram shows the connection of the Power Booster. The number of connectable Boosters is virtually unlimited. The Power Boosters are simply connected parallel to the controllers outputs. info@proled.com www.proled.com...
-
Page 11: Troubleshooting
PROLED POWER BOOSTER PROLED 6. Troubleshooting Malfunction Cause Solution 1. No power from socket 1. Check the socket 2. Blackout mode active 2. Change the mode No light 3. Overload 3. Reduce the load 4. Wrong connection 4. Check connection Wrong 1.
