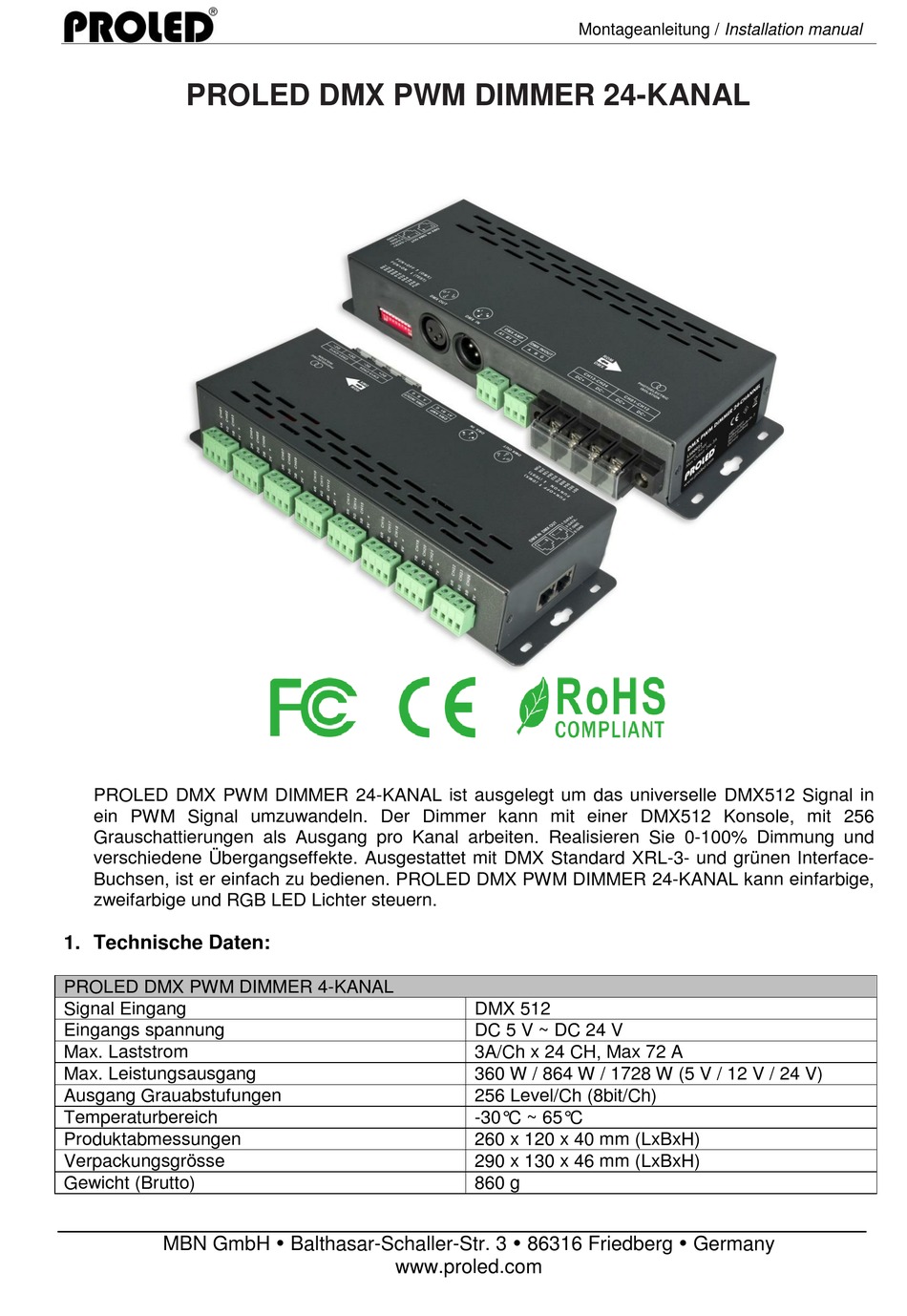

PROLED DMX PWM DIMMER 24-KANAL
PROLED DMX PWM DIMMER 24-KANAL ist ausgelegt um das universelle DMX512 Signal in
ein PWM Signal umzuwandeln. Der Dimmer kann mit einer DMX512 Konsole, mit 256
Grauschattierungen als Ausgang pro Kanal arbeiten. Realisieren Sie 0-100% Dimmung und
verschiedene Übergangseffekte. Ausgestattet mit DMX Standard XRL-3- und grünen Interface-
Buchsen, ist er einfach zu bedienen. PROLED DMX PWM DIMMER 24-KANAL kann einfarbige,
zweifarbige und RGB LED Lichter steuern.
1. Technische Daten:
PROLED DMX PWM DIMMER 4-KANAL
Signal Eingang
Eingangs spannung
Max. Laststrom
Max. Leistungsausgang
Ausgang Grauabstufungen
Temperaturbereich
Produktabmessungen
Verpackungsgrösse
Gewicht (Brutto)
MBN GmbH Balthasar-Schaller-Str. 3 86316 Friedberg Germany
DMX 512
DC 5 V ~ DC 24 V
3A/Ch x 24 CH, Max 72 A
360 W / 864 W / 1728 W (5 V / 12 V / 24 V)
256 Level/Ch (8bit/Ch)
-30°C ~ 65°C
260 x 120 x 40 mm (LxBxH)
290 x 130 x 46 mm (LxBxH)
860 g
www.proled.com
Montageanleitung / Installation manual
Advertisement
Related Manuals for PROLED DMX PWM DIMMING 24-CHANNEL
Summary of Contents for PROLED DMX PWM DIMMING 24-CHANNEL
- Page 1 Montageanleitung / Installation manual PROLED DMX PWM DIMMER 24-KANAL PROLED DMX PWM DIMMER 24-KANAL ist ausgelegt um das universelle DMX512 Signal in ein PWM Signal umzuwandeln. Der Dimmer kann mit einer DMX512 Konsole, mit 256 Grauschattierungen als Ausgang pro Kanal arbeiten. Realisieren Sie 0-100% Dimmung und verschiedene Übergangseffekte.
- Page 2 Schieben Sie den ersten, dritten und sechsten DIP-Schalter nach unten auf Wert „1“ und den Rest auf „0“ (wie in Bild 2). Die Summe der Schalter 1-9 ist 1+4+32, so dass die Startadresse auf Wert 37 eingestellt ist. Bild 1 Bild 2 MBN GmbH Balthasar-Schaller-Str. 3 86316 Friedberg Germany www.proled.com...
- Page 3 Wie im Bild: wenn verschiedene DIP-Schalter an sind, gilt die schnellste Geschwindigkeit. Wenn alle DIP-Schalter=ON, ist Farbwechsel im Test-Mode sowie Geschwindigkeit 7 eingestellt 5. Anschluß Diagramm Der PROLED DMX PWM DIMMER 24-KANAL kann mit jeder DMX-Steuerung zusammenarbeiten. Dieses Anschlußdiagramm ist als Beispiel für DMX PC Steuerung, DMX- Steuerung sowie DMX-Steuerpult gedacht.
- Page 4 Einhaltung der Vorgaben aus dieser Bedienungsanleitung. 4. Jegliche Änderungen oder Erweiterungen der Gewährleistung bedürfen der schriftlichen Zustimmung durch den Hersteller. ★ Diese Anleitung bezieht sich nur auf das Produkt. PROLED behält sich das Recht zu technischen Änderungen ohne vorherige Ankündigung vor. 07.19 Technische Änderungen vorbehalten MBN GmbH ...
- Page 5 DMX512 Console, with 256 levels gray scale output per channel. Realize 0-100% brightness and various changing effect. Equipped with DMX standard XRL-3 and green terminal interface, it’s easy to operate. PROLED DMX PWM DIMMER 24-CHANNEL can handle single color, two color and RGB LED light.
- Page 6 Set the 1st , 3rd, 6th, bit of the DIP switch downward to “1”the rest to “0” (like figure 2), the summation from 1 to 9 is 1+4+ 32, so the DMX512 initial address code is 37. Figure 1 Figure 2 MBN GmbH Balthasar-Schaller-Str. 3 86316 Friedberg Germany www.proled.com...
-
Page 7: Testing Functions
As diagram, when several dip switches are on, subjected to the highest switch value, when all the dip switches=ON, it's the color gradual in the test mode, 7 speed level 5. Conjuction Diagramm The PROLED DMX PWM DIMMER 24-CHANNEL can be worked with any brand of DMX console. This connection diagram is an example of the DMX PC console, DMX controller, the DMX manual console and the DMX decoder. - Page 8 Any amendment or adjustment to this warranty must be approved in writing by manufacturer only. ★ This manual only applies to this model. PROLED reserves the right to make changes without prior notice 07.19 Technical amendments reserved MBN GmbH ...
