PROLED LED CTRL PX 24 Installation Manual

Eigenschaften:
•
24 Art-NET oder sACN Universen
•
4 Pixel-Ausgänge
•
Unterstützt über 50+ Pixel Protokolle
•
Umgebungstemperatur -10° C bis +40° C
•
Konfiguration über Web Browser oder LED CTRL Software.
•
Intelligente elektronische Sicherungen an Pixel-Ausgängen
•
Strommessung an allen Pixel-Ausgängen
•
Dual-Gigabit Ethernet Port
•
microSD-Karten Einschub für Aufnahmen und Playback
Warnhinweise:
1. Nur für Innenbereich vorgesehen
2. Stellen Sie sicher, dass die Verpackung umweltgerecht entsorgt wird
3. Wir empfehlen den Einbau durch einen Fachbetrieb, der mit diesen
Produkt vertraut ist
Sicherheit:
Beauftragen Sie mit der Installation eine Elektro-Fachkraft. Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz oder Montage entstehen. Werden nachträglich Änderungen an
dem Produkt vorgenommen, so gilt derjenige als Hersteller, der diese Änderungen vornimmt. Nur für den
Innenbereich geeignet. Schutzart IP20.
Montage:
1. Der Controller kann direkt an eine Wand oder mittels optionalen DIN-RAIL-Haltern an Hutschiene
montiert werden
2. Beachten Sie bitte die Verkabelung der Anschlußstecker abhängig vom verwendeten Digital-Strip
3. Beachten Sie die max. zulässige Last sowie die max. Umgebungstemperaturen.
4. Schließen Sie die 5 - 24 VDC Stromversorgung an.
Technische Daten:
Pixel Ausgänge :
Zuleitung:
Ausgangsleistung:
Gesamtleistung:
Umgebungstemp.:

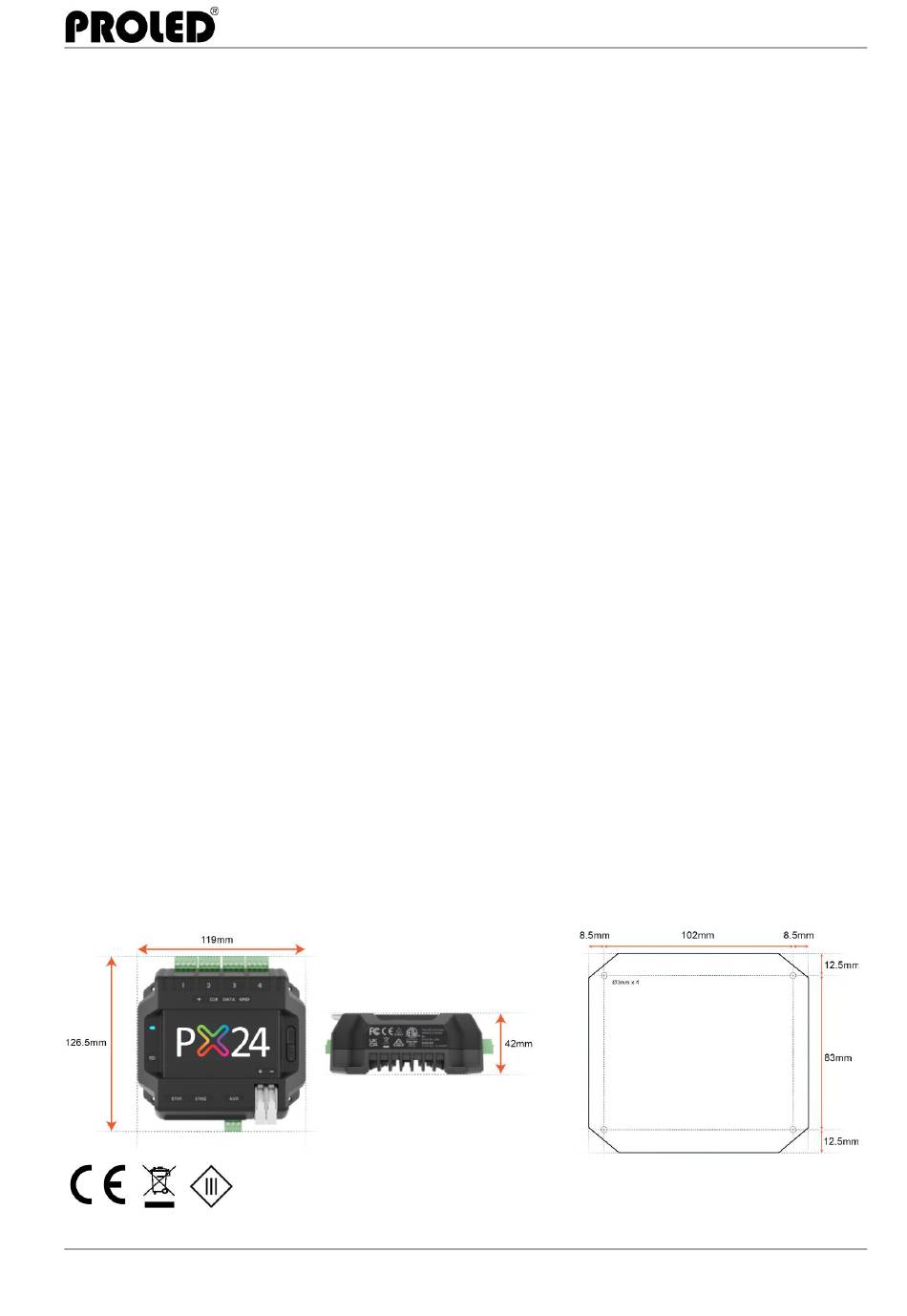

Abmessungen:
09.24 Technische Änderungen vorbehalten!
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
PROLED LED CTRL PX 24 – LPLCPX24
4x mit Stromversorgung
5 – 24 VDC
7 A pro Ausgang
28 A
-20 – 55 °C
www.proled.com
Montageanleitung / Installation manual
Pixelanzahl RGB:
Pixelanzahl RGBW:
Universenanzahl:
Pixeluniversen:
1020 / 510
768 / 384
6 / 3
24 / 24
