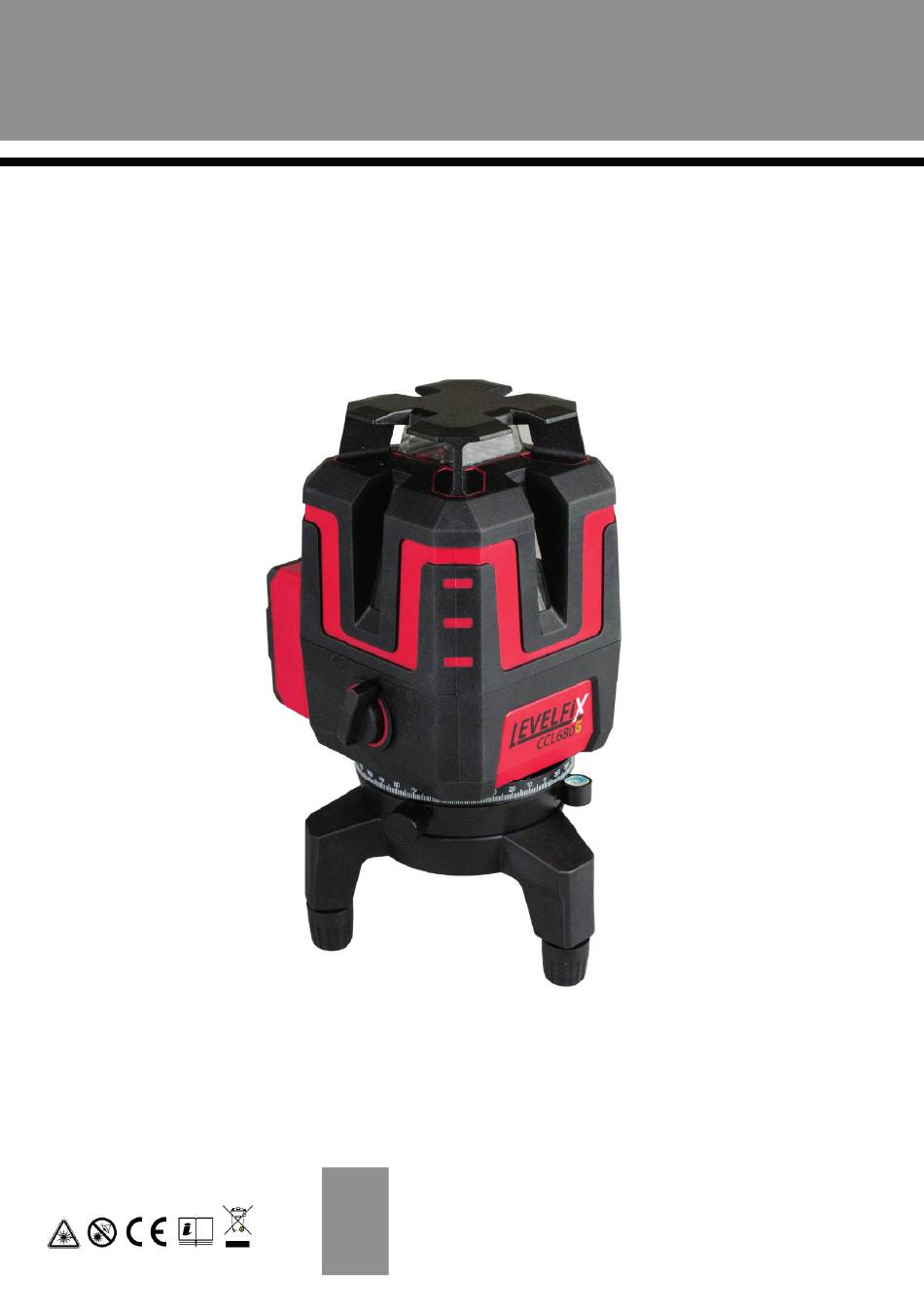

- Page 1 LEVELFIX CCL680G GEBRUIKSAANWIJZING USER MANUAL MANUEL D’UTILISATION...
- Page 3 MOGELIJKE FOUTEN --------------------------------------------------------------------------------------------------------------10 GARANTIE EN AANSPRAKELIJKHEID ---------------------------------------------------------------------------------------- 10 LADEN VAN DE BATTERIJ ------------------------------------------------------------------------------------------------------- 10 MILIEUZORG ------------------------------------------------------------------------------------------------------------------------ 11 Wij danken u voor de aankoop van een LEVELFIX product. Lees aandachtig deze gebruiksaanwijzing, zodat u de laser op de best mogelijke manier kunt gebruiken.
- Page 4 PICTOGRAMMEN Al onze apparaten worden in de fabriek gecon- troleerd en zijn perfect afgesteld. Het toestel kan echter door schokken worden ontregeld of zijn ALGEMENE WAARSCHUWING nauwkeurigheid verliezen. Controleer zelf regelmatig de nauwkeurigheid van het toestel, in het bijzonder bij aanvang van LEES DE HANDLEIDING grote meetwerkzaamheden.
- Page 5 OP HET TOESTEL AANGEBRACHTE INLEIDING INFORMATIE & WAARSCHUWINGEN Bedieningspaneel. De CCL680G projecteert 4 verticale lijnen, 1 hori- zontale lijn, haakse hoeken en een loodpunt met > aan de zijkant van de laser uitstekende zichtbaarheid. De stelvoet met 360° fi jninstelling maakt het mogelijk om de CCL680G nauwkeurig uit te lijnen.
- Page 6 FUNCTIES EN TECHNISCHE GEGEVENS IDENTIFICATIE D e CCL680G laser is geschikt voor alle werkzaam- heden binnenshuis en in combinatie met de ontvan- ger buitenshuis. OPNAME Laser 5/8” Wandhouder 5/8” ZELFNIVELLERING Zelfnivelleringsbereik +/- 3° NAUWKEURIGHEID Afb.1 ± 2mm / 10m Bedieningspaneel...
- Page 7 Gebruik met of zonder ontvanger GEBRUIK VAN HET INSTRUMENT Wanneer u de laser inschakelt, staat deze automatisch in ontvangermodus. Auto modus Wilt u de laser zonder ontvanger ge- Draai de vergrendelknop (4, afb. 1) helemaal naar bruiken? Druk eenmaal op de HP+ knop rechts om de laser in Auto modus te zetten.
- Page 8 CONTROLEREN VAN DE HORIZONTALE CONTROLEREN VAN DE UITLIJNING VERTICALE LIJNEN Afb.3 Afb.4 We bevelen aan om regelmatig de horizontale uitlijning Om de loodlijn van het instrument te controleren van de laser te controleren. Volg daarvoor de volgende volgt de u volgende stappen: stappen: •...
- Page 9 CONTROLEREN VAN DE TOEPASSINGEN 90° HOEKEN Afb.5 • Plaats het instrument op 5 m van twee muren met een hoek • Zet de laser aan door twee keer op de AAN/UIT- knop te drukken. Teken punt A af op de vloer. •...
- Page 10 ONDERHOUD GARANTIE EN AANSPRAKELIJKHEID • Behandel meetinstrumenten met zorg. De garantieperiode bedraagt 4 jaar. De garantie geldt niet voor storingen of defecten die te wijten zijn aan: • Reinig het toest el na elk gebruik met een zacht doekje. • slecht gebruik van het toestel.
- Page 11 MILIEUZORG CE VERKLARING Het symbool met de doorgestreepte Wij verklaren dat de laser voldoet aan de eisen van afvalbakop wielen betekent dat, bij Richtlijn 2004/108 / CE. afdanking, het product in de Europese Unie gescheiden moet worden in- gezameld voor recycling. Dit geldt zowel voor het product zelf als voor alle met dit symbool geken- merkte toebehoren.
- Page 13 CONTENTS SYMBOLS ---------------------------------------------------------------------------------------------------------------------------- 14 GENERAL SAFETY INSTRUCTIONS ------------------------------------------------------------------------------------------ 14 LASER SAFETY INSTRUCTIONS-------------------- --------------------------------------------------------------------------- 14 INSTRUCTIONS AND WARNINGS DISPLAYED ON THE DEVICE ---------------------------------------------------- 15 INTRODUCTION ------------------------------------------------------------------------------------------------------------------- 15 TECHNICAL FUNCTIONS AND DATA --------------------------------------------------------------------------------------- 16 IDENTIFICATION------------------------------------------------------------------------------------------------------------------- 16 OPERATION OF THE INSTRUMENT------------------------------------------------------------------------------------------ 17 CHECKING ACCURACY ----------------------------------------------------------------------------------------------------------- 17 CHECKING THE HORIZONTAL LINE------------------------------------------------------------------------------------------ 18 CHECKING THE VERTICAL LINES -------------------------------------------------------------------------------------------- 18 CHECKING THE 90°...
- Page 14 The user must regularly check the precision of the machine, particularly before carrying out substantial work. READ THE MANUAL Levelfix company shall accept no responsibility for problems regarding the construction, installation, manufacture or assembly which may result from improper use of the device.
- Page 15 The adjustment foot with 360° fi ne adjust- ment allows for precise alignment of the CCL680G. The protractor allows easy alignment of any angle. The CCL680G is suitable for all indoor and outdoor work. The laser has a 5/8’ thread for tripod mounting and can be used with detector.
- Page 16 TECHNICAL FUNCTIONS AND DATA IDENTIFICATION The CCL680G laser is suitable for all work indoors and in combination with the detector outdoors. THREAD Laser 5/8” Support 5/8” SELF LEVELING Automatic levelling range +/- 3° ACCURACY ≤ 2mm / 10m Fig.1 WORKING RANGE...
- Page 17 Use with or without detector USAGE OF THE INSTRUMENT When you switch on the laser, it is automatically in detector mode. Auto mode Want to use the laser without a detector? Turn the lock button (4, fi g. 1) all the way to the right Press the HP+ button (14, Fig.2) once to to put the laser into Auto mode.
- Page 18 CHECKING THE HORIZONTAL LINE CHECKING THE VERTICAL LINES Fig.2 Fig.3 We recommend regularly checking the horizontal To check the plumb of the instrument follow these alignment of the laser. To do so, follow the following steps: steps: • Choose a doorway with a clearance of approx. 2 •...
- Page 19 CHECKING THE 90° ANGLES APPLICATIONS Fig.4 • Place the instrument 5 m from two walls at an angle • Turn the laser on by pressing the ON/OFF button twice. Mark off point A on the fl oor. • Mark off point B on the wall at a height of 1 m. and then point C at the same height on the other wall.
- Page 20 SUBSTANTIAL WORK. up. This can mist up the beam windows and cause the internal circuit boards to rust. LEVELFIX company shall accept no responsibility for problems regarding the construction, installation, POSSIBLE ERRORS manufacture or assembly which may result from a machine failure due to poor maintenance of the device or hazardous connections to other devices.
- Page 21 ENVIRONMENT PROTECTION CE DECLARATION OF CONFORMITY The crossed-out wheeled bin means We declare that the laser meets the requirements of that within the European Union the Directive 2004/108 / EC. product must be taken for separate collection at the product end-of-life. This applies to your device but also to any accessories marked with this symbol.
- Page 23 GARANTIE ET RESPONSABILITÉ ---------------------------------------------------------------------------------------------- 30 CHARGE DE LA BATTERIE ------------------------------------------------------------------------------------------------------- 30 PROTECTION DE L’ENVIRONNEMENT ------------------------------------------------------------------------------------- 31 Nous vous remercions de votre achat du laser automatique LEVELFIX afi n d’utiliser au mieux les possibilités de votre laser, lisez attentivement ce manuel d’utilisation.
- Page 24 Tout utilisateur doit vérifier la précision de son instrument régulièrement et en tous cas avant LIRE LA NOTICE tous gros travaux. LEVELFIX n’accepte aucune responsabilité suite à des problèmes de construction, implan- tation, fabrication, montage qui pourraiten résulter d’un mauvais fonctionnement de l’appareil.
- Page 25 Le pied réglable à 360° permet un alignement précis du CCL680G. Le rappor- teur permet d’aligner facilement n’importe quel angle. Le CCL680G convient à tous les travaux d’intérieur et d’extérieur. Le laser est doté d’un fi letage de 5/8 » pour le mon- tage sur trépied et peut être utilisé...
- Page 26 FONCTIONS ET DONNÉES TECHNIQUES IDENTIFICATION Le laser CCL680G convient à tous les travaux à l’intérieur et en combinaison avec le récepteur à l’extérieur. FILETAGE Laser 5/8” Support 5/8” MISE EN STATION AUTOMATIQUE Plage de calage automatique +/- 3° PRÉCISION Fig.1 Panneau de contrôle...
- Page 27 Utilisation avec ou sans récepteur FONCTIONNEMENT DE L’INSTRUMENT Lorsque vous mettez le laser en marche, il est au- tomatiquement en mode récepteur. Mode auto Vous souhaitez utiliser le laser sans récep- Tournez le bouton de verrouillage (4, fi g. 1) à fond teur ? Appuyez une fois sur le bouton HP+ vers la droite pour mettre le laser en mode Auto.
- Page 28 CONTRÔLE DE LA LIGNE HORIZONTALE CONTRÔLE DES LIGNES VERTICALES Fig.3 Fig.4 Il est recommandé de vérifi er régulièrement le niveau Pour vérifi er l’aplomb de l’instrument, procédez de votre laser en suivant les étapes suivantes : comme suit : • Installer l’appareil entre deux murs, à...
- Page 29 CONTRÔLE DES ANGLES À 90 ° APPLICATION Fig.5 • Placez l’instrument à 5 m de deux murs, de biais. • Allumez le laser en appuyant deux fois sur le bou- ton ON/OFF. Marquez le point A sur le sol. • Marquez le point B sur le mur à...
- Page 30 Ne pas garder le laser dans un milieu très froid, de l’humidité pourrait se former sur les parties internes quand ensuite le laser se réchauffe. L’humidité pour- LEVELFIX n’accepte acune responsabilité suite à des rait embuer les verres de sortie des rayons et oxyder problémes de construction, implantation, fabrication, les fiches électroniques internes.
- Page 31 PROTECTION DE L’ENVIRONNEMENT DÉCLARATION DE CONFORMIT É CE Le symbole de la poubelle sur roues Nous soussignés, déclarons que le laser barrée d’une croix signifie que ce répond aux exigences de la directive 2004/108/CE. produit doit faire l’objet d’une collecte sélective en fin de vie au sein de l’Union européenne.
