Summary of Contents for SYNERGEE SF2300 Series

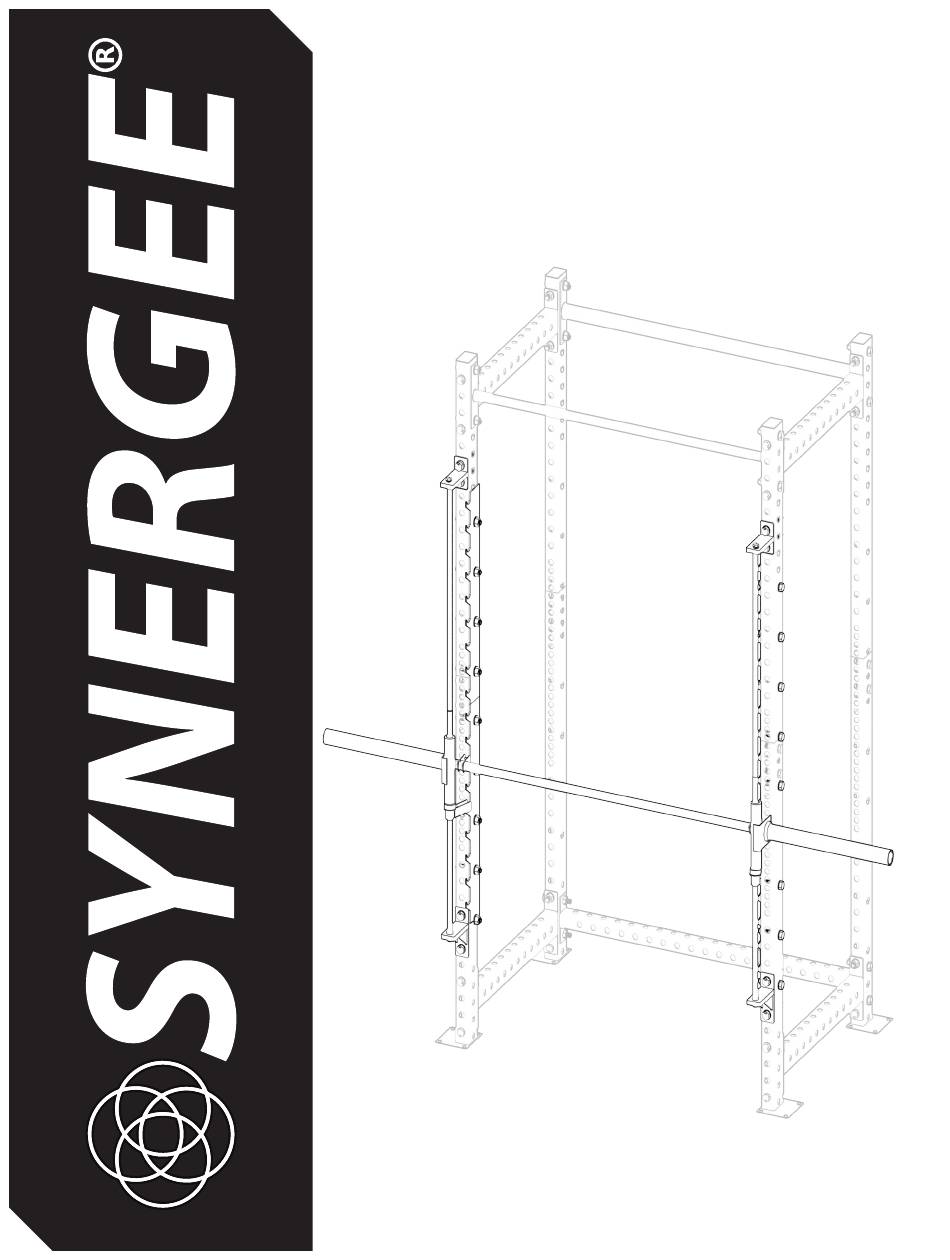

  • Page 1 SMITH MACHINE SF2300 SERIES...
  • Page 2 ATTENTION ENSURE POWER RACK UPRIGHTS ARE EQUALLY SPACED & BOLTED TO THE FLOOR BEFORE SMITH MACHINE INSTALLATION IMPORTANT ENSURE RACK IS LEVEL TO THE FLOOR BY MEASURING TOP AND BOTTOM SPACING IS EQUAL. SF2300 SMITH MACHINE...
  • Page 3: Parts List

    PARTS LIST IF ANY PIECES ARE MISSING, PLEASE CONTACT US IMMEDIATELY: HELLO@SYNERGEEFITNESS.COM OR 1.855.217.7136 2300-27 2300-21 2300-22 2300-23-1 2300-23-2 2300-24-1 2300-24-2 2300-25 2300-26 2300-00-08 M10x30 HEX 2300-00-10 M16x80 HEX M16x110 HEX M16 WASHER SCREW SCREW SCREW M10 WASHER M16 NUT SF2300 SMITH MACHINE...
  • Page 4: Hardware Sizing Chart

    HARDWARE SIZING CHART STEPS M16x110 HEX SCREW STEPS M16x80 HEX SCREW STEPS M10x30 HEX SCREW NUTS WASHERS M16 NUT M10 WASHERS M16 WASHERS SF2300 SMITH MACHINE...
  • Page 5 ASSEMBLY STEP PART GUIDE STEP: 1 PART NAME 2300-24-1 2300-24-2 M16x80 HEX SCREW M16 WASHER M16 NUT SF2300 SMITH MACHINE...
  • Page 6 ASSEMBLY STEP PART GUIDE STEP: 2 PART NAME 2300-22 M16x110 HEX SCREW M16 WASHER M16 NUT SF2300 SMITH MACHINE...
  • Page 7 ASSEMBLY STEP PART GUIDE STEP: 3 PART NAME 2300-23-2 M10x30 HEX SCREW M10 WASHER ENSURE SCREW IS FULLY SECURE TO POLE SF2300 SMITH MACHINE...
  • Page 8 ASSEMBLY STEP PART GUIDE STEP: 4 PART NAME 2300-00-08 2300-27 PLACE STOPPER ON 5TH RUNG FROM THE BOTTOM TO IMPROVE BAR INSTALLATION. SF2300 SMITH MACHINE...
  • Page 9 ASSEMBLY STEP PART GUIDE STEP: 5 PART NAME 2300-25 2300-26 2300-00-10 ATTENTION BAR MUST BE INSTALLED ON BOTH ENDS AT THE SAME LEVEL EVENLY TO AVOID BINDING. RECOMMEND PERSON INSTALLATION. SF2300 SMITH MACHINE...
  • Page 10 ASSEMBLY STEP PART GUIDE STEP: 6 PART NAME 2300-23-1 SF2300 SMITH MACHINE...
  • Page 11 ASSEMBLY STEP PART GUIDE STEP: 7 PART NAME 2300-21 M16x110 HEX SCREW M16 WASHER M16 NUT SF2300 SMITH MACHINE...
  • Page 12 ASSEMBLY STEP PART GUIDE STEP: 8 PART NAME M10x30 HEX SCREW M10 WASHER SF2300 SMITH MACHINE...
  • Page 13 ASSEMBLY ATTENTION STEP: 9 POWER RACK MUST BE SECURED TO THE FLOOR FOR SMITH MACHINE TO OPERATE PROPERLY SF2300 SMITH MACHINE...
