VARNING: Se systemets installationsguide gällande begränsningar i produktens användning och funktion samt tillverkarens ansvarsskyldighet.
Denna instruktion är tänkt att användas tillsammans med systemets installationsguide.
Denna instruktion gäller följande modeller: WT5500-433 / WT5500-868 / WT5500P-433 / WT5500P-868.
Systemets handhavarmanual skall alltid gäras tillgänglig för slutanvändaren.
Deponera alltid uttjänta batterier enligt gällande föreskrifter
WT5500 Installationsguide
Svenska, Norsk, Dansk, English

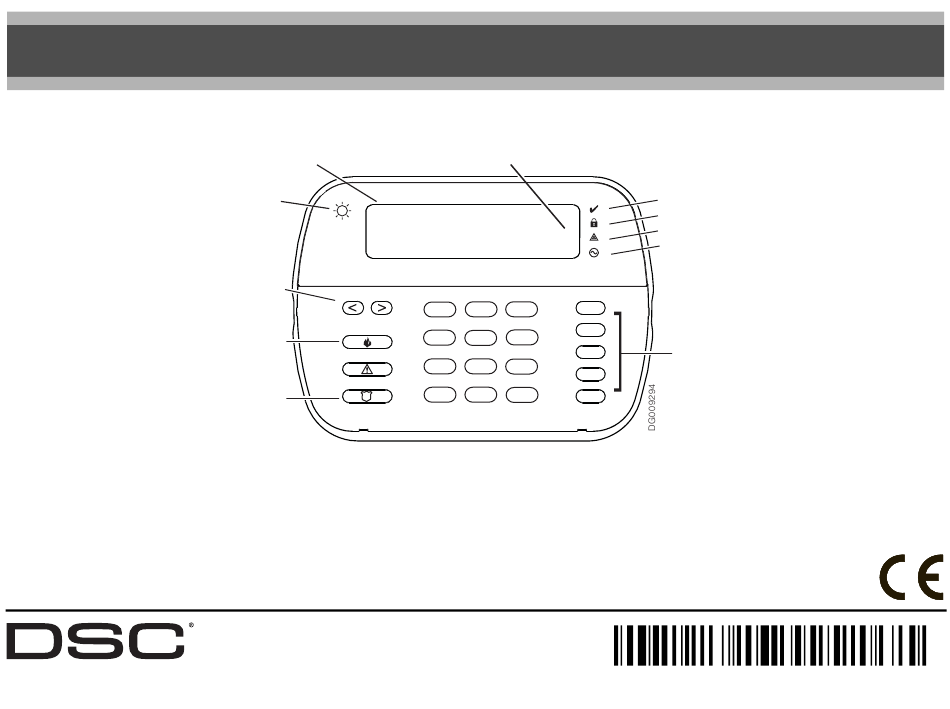

< > visas när det finns ytterligare
LCD
information, bläddra för att visa
Ljussensor
Systemet klart
att tillkoppla
Piltangenter
Nödknappar
Brand
Nöd
Överfall
< >
2
3
1
6
4
5
8
7
9
*
0
#
LED indikeringar
Driftklar
Tillkopplad
Fel i systemet
Nätspänning
Funktions
knappar
2 9 0 0 7 5 1 2 R0 0 2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WT5500 and is the answer not in the manual?

Questions and answers

Related Manuals for DSC WT5500

Summary of Contents for DSC WT5500

  • Page 1 VARNING: Se systemets installationsguide gällande begränsningar i produktens användning och funktion samt tillverkarens ansvarsskyldighet. Denna instruktion är tänkt att användas tillsammans med systemets installationsguide. Denna instruktion gäller följande modeller: WT5500-433 / WT5500-868 / WT5500P-433 / WT5500P-868. Systemets handhavarmanual skall alltid gäras tillgänglig för slutanvändaren.

  • Page 2: Ändra Språk

    • 5 programmerbara funktionsknappar fortsätt att leda kabeln genom spåret i ställets undersida). 3. Passa in hålen i WT5500 med monteringsflikarna som sticker ut ifrån • Driftklar (Grön LED), Tillkopplad (Röd LED), Fel i systemet (Gul LED), AC (Grön LED) 6.
  • Page 3 2. Gå in i knappsatsprogrammering på den knappsats som har texterna du att tillkoppla < > 2. En WT5500 måste aktiveras under denna period för att bli inlärd till sys- vill kopiera till övriga genom att trycka [ ][8][Installatörskod][ temet.
  • Page 4 Programmering av knappsatsens funktionsknappar [066] Text för misslyckad tillkoppling Default: ‘System_Has_Failed_to_Arm’ Gå in i knappsatsprogrammering genom att trycka [,][8][Installatörskod][,][000]. Tryck 1-5 (1 är den översta knappen) motsvarande den funktionsknapp som ska programmeras. I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I [066] [1]-[5] Function Key Assignment I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I_____I _ ____I...
  • Page 5 [100] Text för utlöst gaslarm [075] Knappsatsval, del 2 Default: ‘CO_Alarm_Evacuate_Area’ Default Option Tänd Släckt Sekvens/Text Tänd I_____I Klocka visas i display Klockan visas inte I _ ____I _ ____ I _ ____I _ ____I _ _ ___I _ ____I _ ___ _I _ ____I _ ____I _ ____I _ ____I _ __ __I _ ____I _ ___ __| _ ___ __| _ ___ _| Klockans tidsformat är Klockans tidsformat är AM/PM [100]...
  • Page 6 5. LAGSTIFTNING: Detta licensavtal regleras av lagstiftningen i provinsen ©2009 Digital Security Controls, Toronto, Canada • www.dsc.com • Tech. Support: 1-800-387-3630 (Canada, US), 905-760-3036 Printed in Canada...
  • Page 7 NOTERINGAR...
  • Page 8 NOTERINGAR...
  • Page 9 VARSEL: Se i Systeminstallasjonshåndboken for mer informasjon om begrensinger med hensyn til bruk og funksjoner, og informasjon om ansvarsbegrensingene til produsenten. Disse anvisningene skal brukes sammen med den korrekte installasjonshåndboken for kontrollpanelet, som dette utstyret er ment å brukes med. Dette installasjonsarket gjelder for følgende modeller: WT5500-433/WT5500-868/WT5500P-433/WT5500P-868. Bruksanvisninger skal gjøres tilgjengelig for brukeren.
  • Page 10 Legg strømledningen langs kanalen, som ligger i betjeningshuset. • 5 programmerbare taster 3. Rett inn de fire monteringssporene i WT5500-huset med de fire Ledningen skal til slutt gå ut gjennom bunnen av huset. • Klar (grønn LED), Tilkoblet (rød LED), Feil (gul LED), Nettspenning monteringsleppene som stikker ut fra monteringsplaten.
  • Page 11 PC9155 Klar og nettspenning blinker i denne to-minutters perioden. 2. En WT5500 må være slått på i denne to-minutters perioden for at den MERK: Denne funksjonen kan ta flere minutter. Du kan bruke fjernkontroll for å utføre alle betjeningspanelfunksjonene som skal tilordnes PC9155.
  • Page 12 Programmering av funksjonsknapper [066] Tekst for mislykket tilkobling Standard: 'System_Has_Failed_to_Arm' Aktiver programmering av betjeningspanelet ved å trykke på [,][8][Installasjonskode][,][000]. Trykk på 1 til 5 for individuell funksjonstastprogrammering. I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I [066] [1]-[5] Tilordne funksjonstaster I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I_____I _ ____I...
  • Page 13 [075] Betjeningspanelopsjoner, del 2 Dette nummeret representerer antall ganger den nedlastede meldingen er slettet ved å trykke på en tast etter at meldingsvarigheten er gått ut. Standard Opsjon ON [100] Tekst for kolmonoxidalarm Klokken vises i display Klokken vises ikke i display I_____I Standard: 'CO_Alarm_Evacuate_Area' Klokken vises i 24 timers format Klokken vises i AM/PM (12-timers)
  • Page 14 (a)Programvareinstallasjon og bruk - Du kan bare ha én kopi av rettigheter som ikke gis uttrykkelig i denne Avtalen, er forbeholdt DSC og deres PROGRAMVAREPRODUKTET installert med hver lisens som anskaffes. leverandører. ©2009 Digital Security Controls, Toronto, Canada • www.dsc.com • Teknisk støtte: 1-800-387-3630 (Canada, US), 905-760-3036 Trykt i Canada...
  • Page 15 MERK...
  • Page 16 MERK...
  • Page 17 ADVARSEL: Der henvises til systemets installationsvejledning for yderligere oplysninger om produktets brug og dets funktioner og oplysninger om begrænsninger i producentens ansvar. Disse vejledninger skal bruges sammen med den relevante installationsvejledning for kontrolpanel, som udstyret er beregnet til. Denne installationsark gælder for disse modeller: WT5500-433/WT5500-868/WT5500P-433/WT5500P-868. Betjeningsvejledninger vil være tilgængelige for brugeren.

  • Page 18: Programmering Af Tastaturet

    FORSIGTIG: Bland ikke gamle batterier med nye. WT5500 Wire-Free tastaturet er designet til brug med det trådløse panel tastaturet ved at udføre disse trin. PC9155. Da PC9155 er monteret et sikkert sted i hjemmet er WT5500 Plade til vægmontering systemets vigtigste brugerflade.
  • Page 19 4. Når tastaturet er færdig trykkes på knappen [#] for at forlade. 2. I denne to minutters periode skal en WT5500 være tændt for at den vil Du kan bruge proxy mærker til at udføre enhver tastaturfunktion, der blive tildelt til PC9155'en.
  • Page 20 Tastatur Funktions Knap Programmering [066] Tilkobling mislykkedes hændelsesmeddelelse Standard: 'System_Has_Failed_to_Arm' Gå til tastatur programmering ved at trykke på [,][8][Installatør kode][,][000]. Tryk på 1 til 5 for I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I programmering af individuelle funktionsknapper.
  • Page 21 [075] Anden Tastaturindstillinger [100] CO Detektor Alarm Etiket Standard: 'CO_Alarm_Evacuate_Area' Standard Option ON Afsnit/etiket Visning af lokalt ur ON Visning af lokalt ur OFF I____I I _ ____I _ ____ I _ ____I _ ____I _ _ ___I _ ____I _ ___ _I _ ____I _ ____I _ ____I _ ____I _ __ __I _ ____I _ ___ __| _ ___ __| _ ___ _| Lokalt ur viser tiden med 24 timer Lokalt ur viser tiden med AM/PM I____I [100]...
  • Page 22 SOFTWAREPRODUKT følgende rettigheder: og kan være beskyttet af gældende love og traktater til beskyttelse af ikke fungerer som forventet. ©2009 Digital Security Controls, Toronto, Canada • www.dsc.com • Tekn. support: 1-800-387-3630 (Canada, US), 905-760-3036 Trykt i Canada...
  • Page 23 BEMÆRK...
  • Page 24 BEMÆRK...
  • Page 25 These instructions are to be used in conjunction with the appropriate Control Panel Installation Manual, with which this equipment is intended to be used. This Installation Sheet applies to the following models: WT5500-433 / WT5500-868 / WT5500P-433 / WT5500P-868 (only models WT5500P-433 and WT5500-433 are UL/ULC listed).

  • Page 26: Specifications

    • Wall-mount tamper keypad. Insert the adaptor plug firmly into the jack. 3. Align the four mounting slots in the WT5500 housing with the four • 5 programmable function keys 4. Pivot the adaptor plug downwards so that it fits flush with the housing.

  • Page 27: Enrolling The Keypad

    ][5][Master Code]. You will enter the User Code Edit Select 1. Enter [ NOTE: This operation may take several minutes. 2. A WT5500 must be turned on during this two-minute period for it to be menu. 4. When the keypad is finished press the [#] key to exit.

  • Page 28: Keypad Function Key Programming

    Keypad Function Key Programming [066] Fail to Arm Event Message Enter keypad programming by pressing [,][8][Installer Code][,][000]. Press 1 through 5 for individual Default: ‘System_Has_Failed_to_Arm’ function key programming. I _ ____I _ ____I_____I _ ____I _ ____I_____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I _ ____I [066] [1]-[5] Function Key Assignment I _ ____I_____I _ ____I_____I _ ____I _ ____I _ ____I _ ____I_____I _ ____I_____I _ ____I _ ____I_____I...
  • Page 29 [100] CO Detector Alarm Label [075] Second Keypad Options Default: ‘CO_Alarm_Evacuate_Area’ Default Option ON Section/Label ON I_____I Local Clock Display ON Local Clock Display OFF I _ ____I _ ____ I _ ____I _ ____I _ _ ___I _ ____I _ ___ _I _ ____I _ ____I _ ____I _ ____I _ __ __I _ ____I _ ____ _| _ ___ __| _ ___ _| OFF I_____I Local Clock Displays 24-hr Time Local Clock Displays AM/PM...
  • Page 30 (“HARDWARE”) and any copies of the SOFTWARE PRODUCT, are owned by DSC or its suppliers. which You acquired. ©2009 Digital Security Controls, Toronto, Canada • www.dsc.com • Tech. Support: 1-800-387-3630 (Canada, US), 905-760-3036 • Printed in Canada...
  • Page 31 NOTES...
  • Page 32 NOTES...
