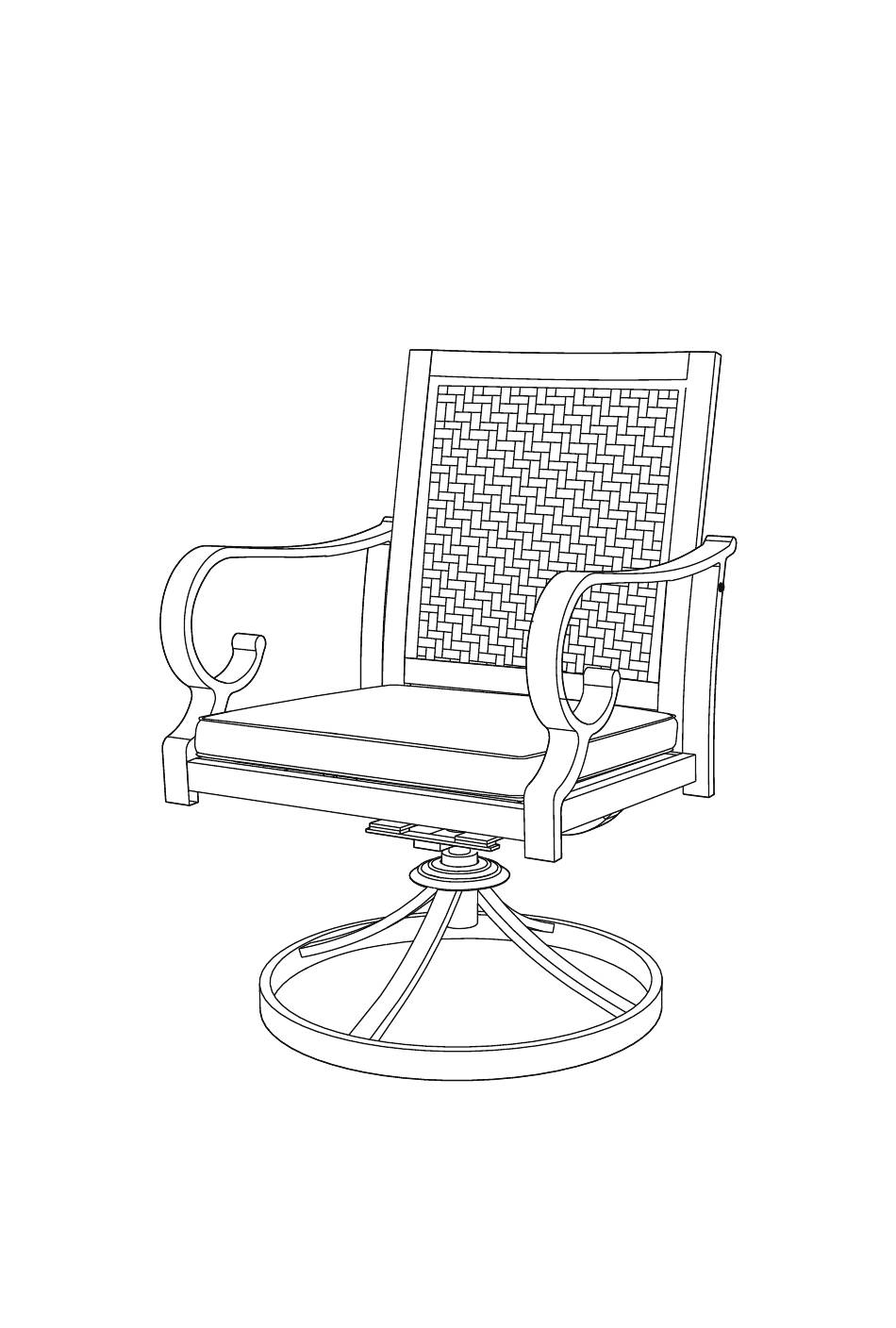

- Page 1 Iron Back Woven Rattan Swivel Dining Chair Assembly & Care instructions SKU: 02C68SG-24-BG Please read & retain for future reference...
-
Page 2: Table Of Contents
CATALOGS Care & Instructions ............3 Parts List ................4 Screw Set List ..............5 Extra ................6 Specifications ..............7 Installation Instructions .............8 Manuel d'instruction (français) ........12 Combined Scenario Use ..........23... -
Page 3: Care & Instructions
4.In order to prolong the service life of sofa cover, we suggest that you put all cushions indoors in rainy days. 5.We hope you can like our products, if you have any other ques�ons, please contact us. How to contact us: Email:service@alaulm.com Web:www.alaulm.com You can scan the QR code to explore more products. -
Page 4: Parts List
PARTS LIST Part Description Part Name Back Plate Part Seat Plate Part Right Armrest Part Left Armrest Part Seat Cushion Bottom Turntable T-shaped Metal Parts Spring Steel Spring Tabs... -
Page 5: Screw Set List
Screw Set List Part Name Part Description Bolt M6 × 30 10PCS Bolt M6 × 35 4PCS Bolt M6 × 55 4PCS M6 Gaskets 16PCS Bolt M8 × 25 8PCS Bolt M8 × 30 8PCS 16PCS Jam Nuts M8 M6 Large Gaskets 2PCS Bolt Cap 16PCS... -
Page 6: Extra
Screw Set List Part Name Part Description Hexagon Bolt Cap 16PCS 12PCS Footrest Extra Part Name Part Description Bolt M6 × 30 2PCS Bolt M6 × 35 Bolt M6 × 55 M6 Gaskets 4PCS 2PCS Footrest WARNING : Failure to locate parts in accordance with these diagrams, or failure to use special parts provided with this equipment, may result in property damage or personal injury. -
Page 7: Specifications
SPECIFICATIONS... -
Page 8: Installation Instructions
Align the two holes on the rear side of the Seat Plate Part (B) with the Back Step 1 Plate Part (A) and secure with Bolts (K) to the M6 Gaskets (M). Note: Do not �ghten the Bolt. K×4 A×2 B×2 M×4 V×1... - Page 9 The Le� Armrest Part (D) is fi�ed in the same way as Step 2. Step 3 Note: Do not �ghten the Bolt. D×2 J×4 M×4 V×1 Align the outer holes of the armrests on both sides with the outer holes of (B) Step 4 and secure using Bolts (L) with M6 Gaskets (M).
- Page 10 Assemble the T-shaped Metal Parts (G), Spring Steel (H), and Spring Tabs (I) in Step 5 the order shown, and thread a Bolt (O) through the Retaining Ring (T) and M8 Gaskets (S) as shown, locking it in place with the Jam Nut (P) underneath. T×8 S×8 G×2...
- Page 11 Combine the upper and lower parts, align the lower holes in (B) with the holes Step 7 in (H), install the Spring Tabs (I), the Blot (N), the M8 Gaskets (S), the Retaining Ring (T), and the An�-slip nuts M8 (P) in the order of the way, and �ghten the bolts and nuts with the Wrench (U).
-
Page 12: Manuel D'instruction (Français)
Step 9 Put all bolt caps(R) and hexagon bolt cap(W) on the bolts. R×16 W×16 OUTDOOR DINING SET: This product can be used in conjunc�on with our outdoor x-legs longboard table, allowing you to enjoy a high-end outdoor dining experience. ENSEMBLE DE SALLE À... - Page 13 Chaise de salle à manger pivotante en rotin tressé avec dossier en fer Instructions de montage et d'entretien SKU:02C68SG-24-BG À lire et à conserver pour référence ultérieure...
- Page 14 à l'intérieur les jours de pluie. 5. nous espérons que vous aimerez nos produits, si vous avez d'autres ques�ons, n'hésitez pas à nous contacter. Comment nous contacter : Email:service@alaulm.com Web:www.alaulm.com Vous pouvez scanner le code QR pour découvrir d'autres produits.
-
Page 15: Liste Des Pièces
LISTE DES PIÈCES Partie Description Nom de la pièce Qté Plaque arrière Partie Plaque de siège Pièce Partie de l'accoudoir droit Partie gauche de l'accoudoir Coussin de siège Sphère Pièce métallique Plaque rectangulaire Pièce métallique... - Page 16 Liste des jeux de vis Partie Description Nom de la pièce Qté Boulon M6 × 30 10PCS Boulon M6 × 35 4PCS Boulon M6 × 55 4PCS M6 Joints 16PCS Boulon M8 × 25 8PCS Boulon M8 × 30 8PCS Écrous antidérapants M8 16PCS 2PCS...
- Page 17 Liste des jeux de vis Partie Description Nom de la pièce Qté Chapeau à six côtés 16PCS 12PCS Repose-pieds Extra Partie Description Nom de la pièce Qté Boulon M6 × 30 2PCS Boulon M6 × 35 Boulon M6 × 55 M6 Joints 4PCS Repose-pieds...
-
Page 18: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES... - Page 19 Aligner les deux trous de la par�e arrière de la plaque d'assise (B) avec la par�e Step 1 arrière de la plaque (A) et fixer avec les boulons (K) aux joints M6 (M). Remarque : ne pas serrer le boulon. K×4 A×2 B×2...
- Page 20 La par�e de l'accoudoir gauche (D) est montée de la même manière qu'à Step 3 l'étape 2. Remarque : ne pas serrer le boulon. D×2 J×4 M×4 V×1 Aligner les trous extérieurs des accoudoirs des deux côtés avec les trous Step 4 extérieurs de (B) et fixer à...
- Page 21 Assembler la pièce métallique (G), la plaque rectangulaire (H) et la plaque de Step 5 pression carrée (I) dans l'ordre de l'illustra�on et les bloquer en place avec le boulon (O) et le contre-écrou (P). T×8 S×8 G×2 H×4 I×4 O×8 P×8 Insérer la pièce métallique (GHI) dans le plateau tournant inférieur (F) et serrer...
- Page 22 Combinez les par�es supérieure et inférieure, alignez les trous inférieurs de (B) Step 7 avec les trous de (H), installez les langue�es à ressort (I), la tache (N), les joints M8 (S), l'anneau de retenue (T) et les écrous an�dérapants M8 (P) dans l'ordre, et serrez les boulons et les écrous à...
-
Page 23: Combined Scenario Use
Step 9 Placez tous les boulons (R) et les boulons hexagonales (W) sur les boulons. R×16 W×16 WARM WINTER SET: This product can be paired with our store's Outdoor square table heater, so that your winter is no longer cold and you can enjoy a warm winter outdoor a�ernoon tea.
