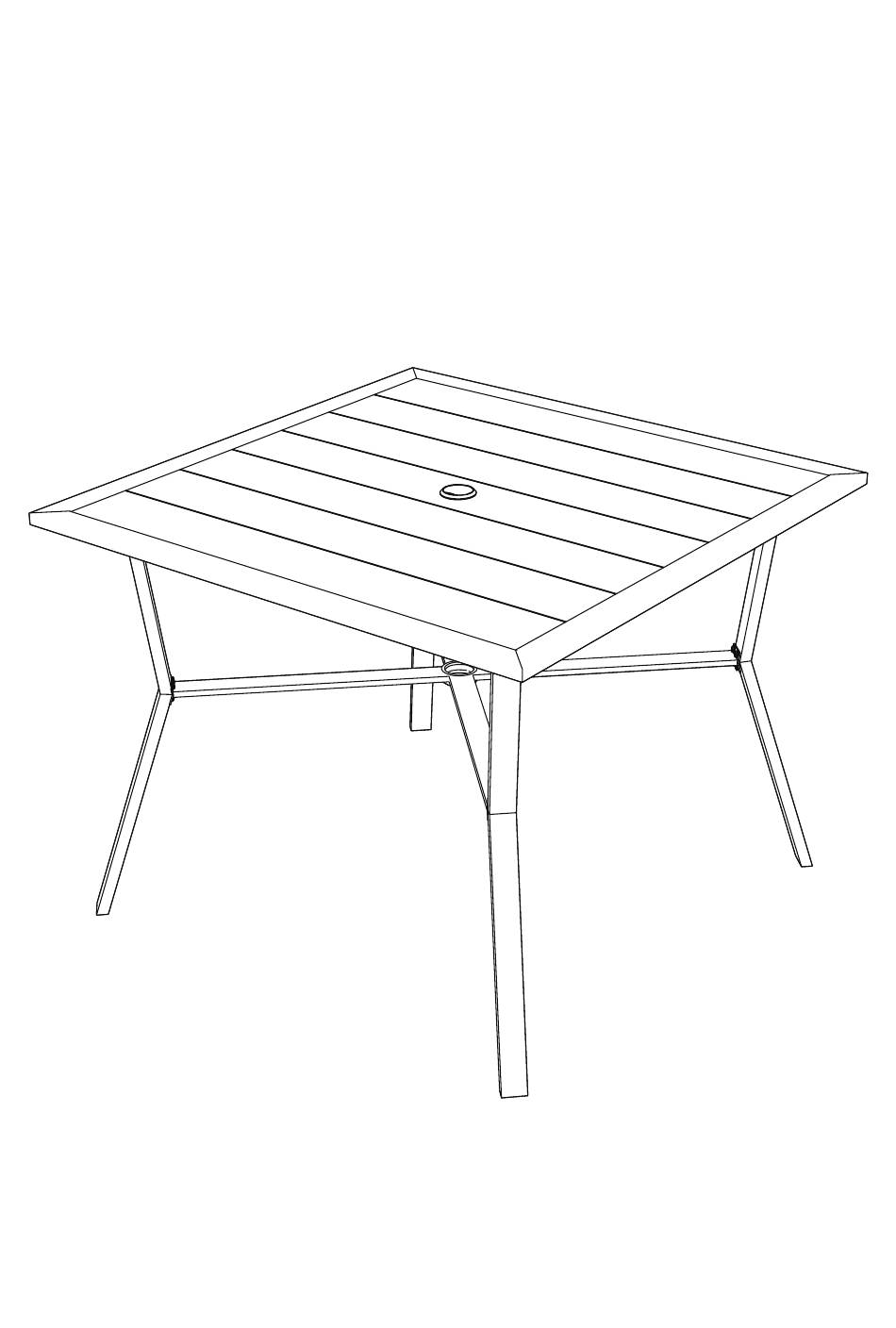

- Page 1 Iron square table Assembly & Care instructions SKU: 01T67-24-BG Please read & retain for future reference...
- Page 2 CATALOGS Parts List ................3 Extra ................3 Specifications ..............4 Installation Instructions .............5 Manuel d'instruction (français) ..........7...
-
Page 3: Parts List
PARTS LIST Part Description Part Name Table Top Table Leg Cross Brace Bolt M6 × 20 M6 Gaskets Bolt Cap Allen Wrench M6 Umbrella Cover Footrest Extra Part Description Part Name Bolt M6 × 20 M6 Gaskets Bolt Cap... -
Page 4: Specifications
Extra Part Description Part Name Footrest WARNING : Failure to locate parts in accordance with these diagrams, or failure to use special parts provided with this equipment, may result in property damage or personal injury. SPECIFICATIONS... - Page 5 Align the four Table Legs (B) as shown with the Table Top (A) in the holes and Step 1 secure with Bolts (D) and Gaskets (E). Note: Do not �ghten the Bolt. E×8 G×1 A×1 B×4 D×8 Align the four ends of the Cross Brace (C) with the center screw holes of the Step 2 four Table Legs (B), as shown in the illustra�on, and secure using Bolts (D) and Gaskets (E).
- Page 6 Step 3 Put all bolt caps(F) on the bolts. F×24 Disassemble the umbrella cover(H), press one side with external thread downward Step 4 into the umbrella hole of the desktop, and screw the remaining part upward from the bo�om of the desktop into the thread of the downward part. H×1...
- Page 7 Table carrée en fer Instructions de montage et d'entretien SKU: 01T67-24-BG À lire et à conserver pour référence ultérieure...
- Page 8 Liste des pièces de rechange Partie Description Nom de la pièce Qté Tableau pieds de table Les côtes Boulons M6 × 20 M6 coussin Chapeau de boulon Clé-clé Allen M6 Le parapluie Repose-pieds Extra Part Description Part Name Boulons M6 × 20 M6 coussin Chapeau de boulon...
-
Page 9: Caractéristiques Techniques
Extra Part Description Part Name Repose-pieds AVERTISSEMENT : Le fait de ne pas localiser les pièces conformément à ces schémas ou de ne pas utiliser les pièces spéciales fournies avec cet équipement peut entraîner des dommages matériels ou corporels. CARACTÉRISTIQUES TECHNIQUES... - Page 10 Alignez les quatre pieds de la table (B) comme indiqué avec le plateau de la Step 1 table (A) dans les trous et fixez-les avec les boulons (D) et les joints (E). Note : Ne pas serrer le boulon. E×8 F×1 A×1 B×4...
- Page 11 Step 3 Placez tous les boulons (F) sur les boulons. F×24 Démontez le couvercle du parapluie (H), appuyez sur un côté avec le filetage Step 4 externe vers le bas dans le trou du parapluie du bureau, et vissez la par�e restante vers le haut à...
