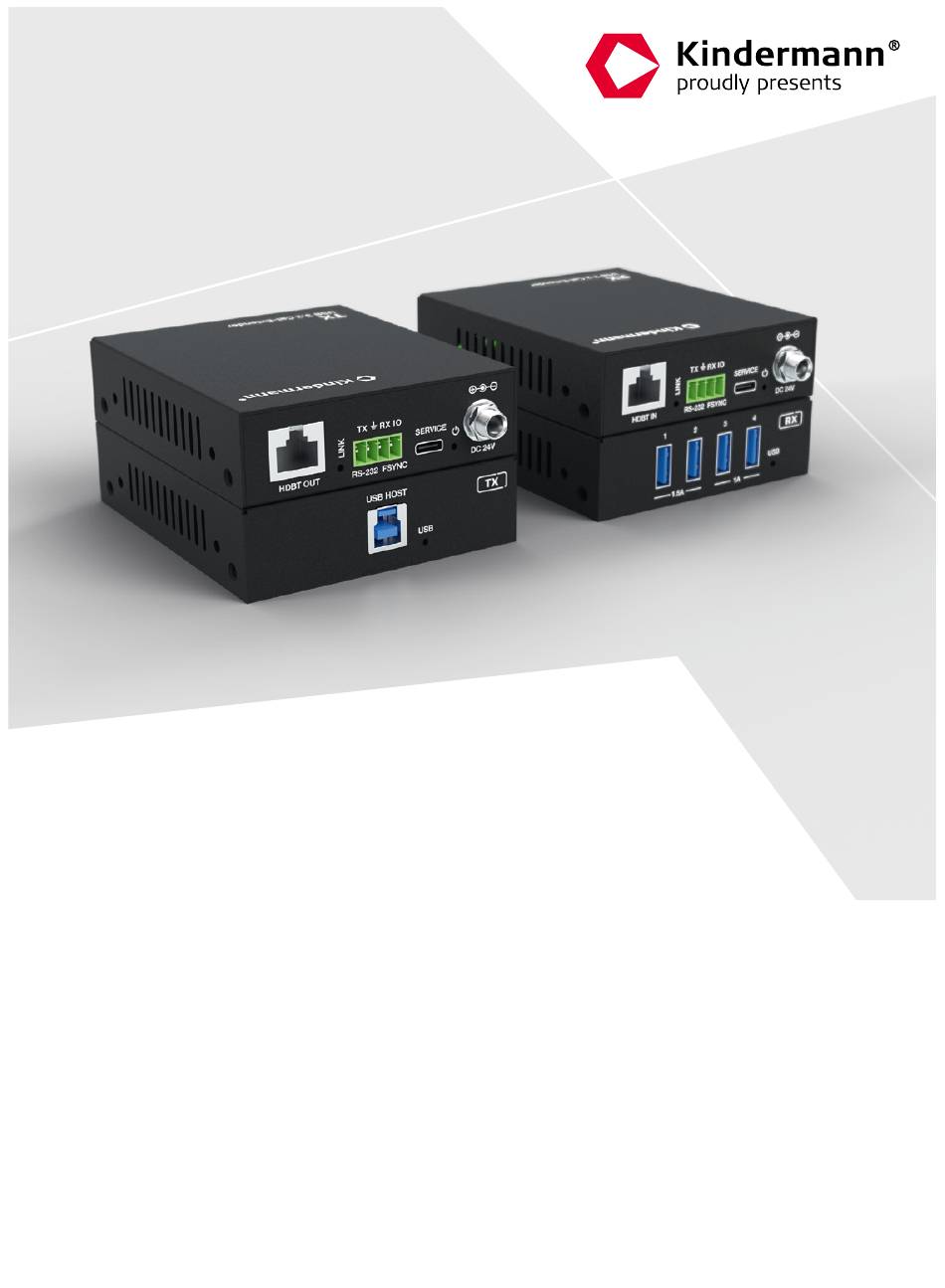

- Page 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions USB 3.2 Cat-Extender Signalmanagement | Signal management Art.-Nr. 7488 000 170 | Ref. No. 7488 000 170 www.kindermann.com...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1 Vorwort ........................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ............4 3 Rücknahme und Entsorgung ................4 - 5 4 Produktbeschreibung ..................5 - 6 4.1 Eigenschaften ....................5 4.2 Lieferumfang .....................5 4.3 Kundenservice ....................6 5 Gerätebeschreibung ................... 6 - 7 5.1 Transmitter ....................... 6 5.2 Receiver ......................7 6 Anschlussschema .................... - Page 3 Table of contents 1 Foreword .........................12 2 Safety instructions and precautions ...............12 3 Disposal of the device ..................12 - 13 4 Introduction ....................13 - 14 4.1 Features ......................13 4.2 Scope of delivery .....................13 4.3 Customer service .....................14 5 Device description ..................14 - 15 5.1 Transmitter .....................
-
Page 4: Vorwort
Wartung zu erhalten. Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen > Lesen Sie die Bedienungsanleitung durch und bewahren Sie diese auf. -
Page 5: Produktbeschreibung
Sie bei Ihrer lokalen Gemeindeverwaltung, den kommunalen Entsorgungsbe- trieben oder dem Händler, über den Sie dieses Produkt erworben haben. Rücknahmekonzept: Das Gerät kann zur kostenfreien Entsorgung an Kindermann zu- rückgesendet werden. Bitte nehmen Sie für eine reibungslose Abwicklung den Kontakt mit unserem Service auf. -
Page 6: Kundenservice
> 2× 4-Pin Euroblock Stecker > 4× Montagewinkel mit je 2 Schrauben (M3*4) > 1× Bedienungsanleitung 4.3 Kundenservice Wir gewähren eine dreijährige Garantie. Weitere Informationen finden Sie in unseren Garantiebedingungen. Bitte beachten Sie: Bitte kontaktieren Sie umgehend Ihren Lieferanten, wenn Sie Beschädigunge oder fehlende Teile am Produkt feststellen. -
Page 7: Receiver
5.2 Receiver Name Beschreibung USB 3.0 Typ-A, zum Anschluss von zum Beispiel einer USB- USB Device Kamera für KVM-Funktionen. Ports Liefert bis zu 5V/1,5A Strom. USB Device USB 3.0 Typ-A, zum Anschluss von zum Beispiel einer USB- Ports Kamera für KVM-Funktionen. Liefert bis zu 5V/1,0A Strom. USB Signalindikator: USB LED Die LED leuchtet, wenn ein USB-Signal vorhanden ist. -
Page 8: Anschlussschema
6 Anschlussschema Bitte beachten Sie: Stellen Sie vor der Montage sicher, dass kein Stromkabel angeschlossen ist. Blockschaltbild: Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario für den USB 3.2 Cat-Extender. Transmitter: Verstärker Receiver: Verstärker USB Kamera Stromanschluss Verstärker Speakerphone USB-A U Disk USB-B CAT6a Strom... -
Page 9: Spezifikationen
7 Spezifikationen USB Protokoll USB 3.2 Gen 1 Datenrate Bis zu 5Gbps Netzwerkbandbreite 10 Gbps Übertragungsdistanz 100 m über CAT6a-Kabel Daten und Steuerung Transmitter Receiver 1 × USB Host (Typ-B) 4 × USB Device (Typ-A) 1 × HDBT Out (RJ45) 1 ×... -
Page 10: Zeichnungen/Abmessungen
8 Zeichnungen/Abmessungen SERVICE SERVICE DC 24V DC 24V HDBT OUT HDBT OUT RS-232 FSYNC RS-232 FSYNC Transmitter 85 mm 25,5 mm 85 mm 85 mm 85 mm 85 mm 25.5 mm 25.5 mm 85 mm SERVICE SERVICE DC 24V HDBT IN RS-232 FSYNC DC 24V HDBT OUT... -
Page 11: Ce / Ukca Erklärung
9 CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: https://www.kindermann.de/Shortlink/7488000170... -
Page 12: Foreword
1 Foreword Read this user manual carefully before using the product. Pictures shown in this manual are for reference only. Different models and specifications are subject to real product. This manual is only for operation instruction, please contact the integrator for maintenance assistance. -
Page 13: Introduction
Return concept: The device can be returned to Kindermann for disposal free of charge. Please contact our service department for smooth processing. -
Page 14: Customer Service
4.3 Customer service Kindermann provides three years of warranty for this product. Please check our war- ranty terms for more details. Note: Please contact your integrator immediately if any damage or defect in the components is found. 5 Device description 5.1 Transmitter... -
Page 15: Receiver
5.2 Receiver Name Description USB 3.0 Type-A, for connecting e.g. an USB camera for KVM USB Device functions. Ports Supplies up to 5V/1,5A power. USB Device USB 3.0 Type-A, for connecting e.g. an USB camera for KVM Ports functions. Supplies up to 5V/1A power. USB signal indicator: USB LED Lights up when an USB signal is detected. -
Page 16: System Connection
6 System connection Note: Before installation, please ensure the device is disconnected from the power source. Block diagram: The block diagram below shows a typical application for the USB 3.2 Cat-Extender. Transmitter: Verstärker Receiver: Verstärker USB camera Power supply Verstärker Speakerphone USB-A U disk... -
Page 17: Specifications
7 Specifications USB protocol USB 3.2 Gen 1 Data rate Up to 5Gbps Bandwith 10 Gbps Transmission distance 100 m over CAT6a-cable Daten und Steuerung Transmitter Receiver 1 × USB host (Type-B) 4 × USB device (Type-A) 1 × HDBT out (RJ45) 1 ×... -
Page 18: Panel Drawing
8 Panel drawing SERVICE SERVICE DC 24V DC 24V HDBT OUT HDBT OUT RS-232 FSYNC RS-232 FSYNC Transmitter 85 mm 25.5 mm 85 mm 85 mm 85 mm 85 mm 25.5 mm 25.5 mm 85 mm SERVICE SERVICE DC 24V HDBT IN RS-232 FSYNC DC 24V... -
Page 19: Ce / Ukca Declaration Of Conformity
9 CE / UKCA declaration of conformity Note: The currently valid CE / UKCA declaration can be viewed and downloaded at: https://www.kindermann.de/en/Shortlink/7488000170... - Page 20 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 7488 000 170 | DE/EN | 06.2024 www.kindermann.com...
