- Page 1 HDMI-Extender Advanced PoE HDMI Extender Advanced PoE Art.-Nr. 7488000028 /7488000029/7488000060 Ref. No. 7488000028 /7488000029/7488000060 Bedienungsanleitung Operating instructions 02.2015...
-
Page 2: Specification
1 x IR-Empfänger (30 kHz - 50 kHz) • 1 x Phoenix Stecker • 1 x Bedienungsanleitung • 1 x Transmitter (7488000028) or 1 x Receiver (7488 000 029) • 2 x Mounting brackets • 1 x IR Emitter •... -
Page 3: Installation
Anschließen - Installation Installieren Sie den Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a), möglichst als durchgehendes Kabel ohne Trennstellen. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern;... - Page 4 In diesem Fall können Sie den Fernseher auf der Transmitter-Seite bedienen. In this case, you can control the TV on transmitter side. In diesem Fall können Sie den BluRay-Player auf der Receiver-Seite bedienen. In this case, you can control the Blu-Ray on receiver side.
-
Page 5: Transmitter Specification

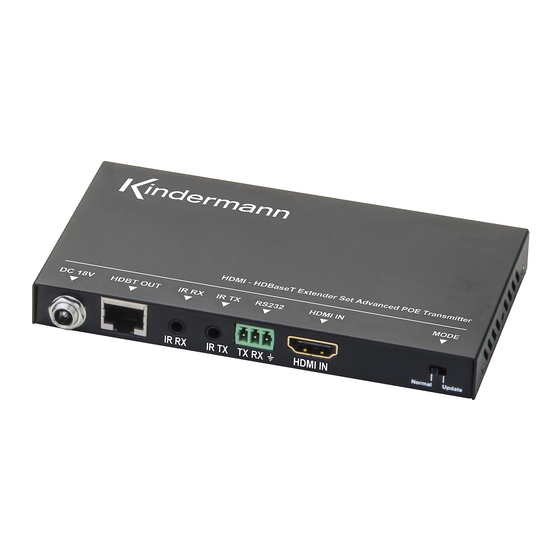

Transmitter Beschreibung - Transmitter specification Power: HDBT OUT: An: Der Transmitter ist eingeschaltet. Verbindung zum Receiver mit einem CatX Kabel. Status: IR IN: Blinkt: Der Transmitter arbeitet korrekt. Anschluss für den mitgelieferten IR Empfänger (30 KHz - 50 KHz). Link: An: Transmitter und Receiver sind miteinander IR OUT: verbunden. -
Page 6: Receiver Specification
Receiver Beschreibung - Receiver specification Power: HDBT IN: An: Der Receiver ist eingeschaltet. Verbindung zum Transmitter mit einem CatX Kabel. Status: Blinkt: Der Receiver arbeitet korrekt. IR IN: Anschluss für den mitgelieferten IR Empfänger Link: (30 KHz - 50 KHz). An: Transmitter und Receiver sind miteinander verbunden. - Page 7 Transmitter (7488000028) Eingang/Input Ausgang/Output Eingangsignal Ausgang HDMI, IR, RS232 HDBaseT, IR Input Signal Output Eingangs- HDMI Buchse, 3,5 mm Ausgangsanschlüsse RJ45, 3,5 mm Klinkenbuchse anschlüsse Klinkenbuchse Output Connections RJ45, 3,5 mm mini jack Input Connections HDMI female, 3.5 mm mini jack Video HDMI 1.4, max.
-
Page 8: Verfügbares Zubehör
1 x Power supply (18 V, 1 A) (7488 000060) • Transmitter (7488000028), Receiver (7488 000029) 7488 000 028/7488 000 029 D/GB 2015-02 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
