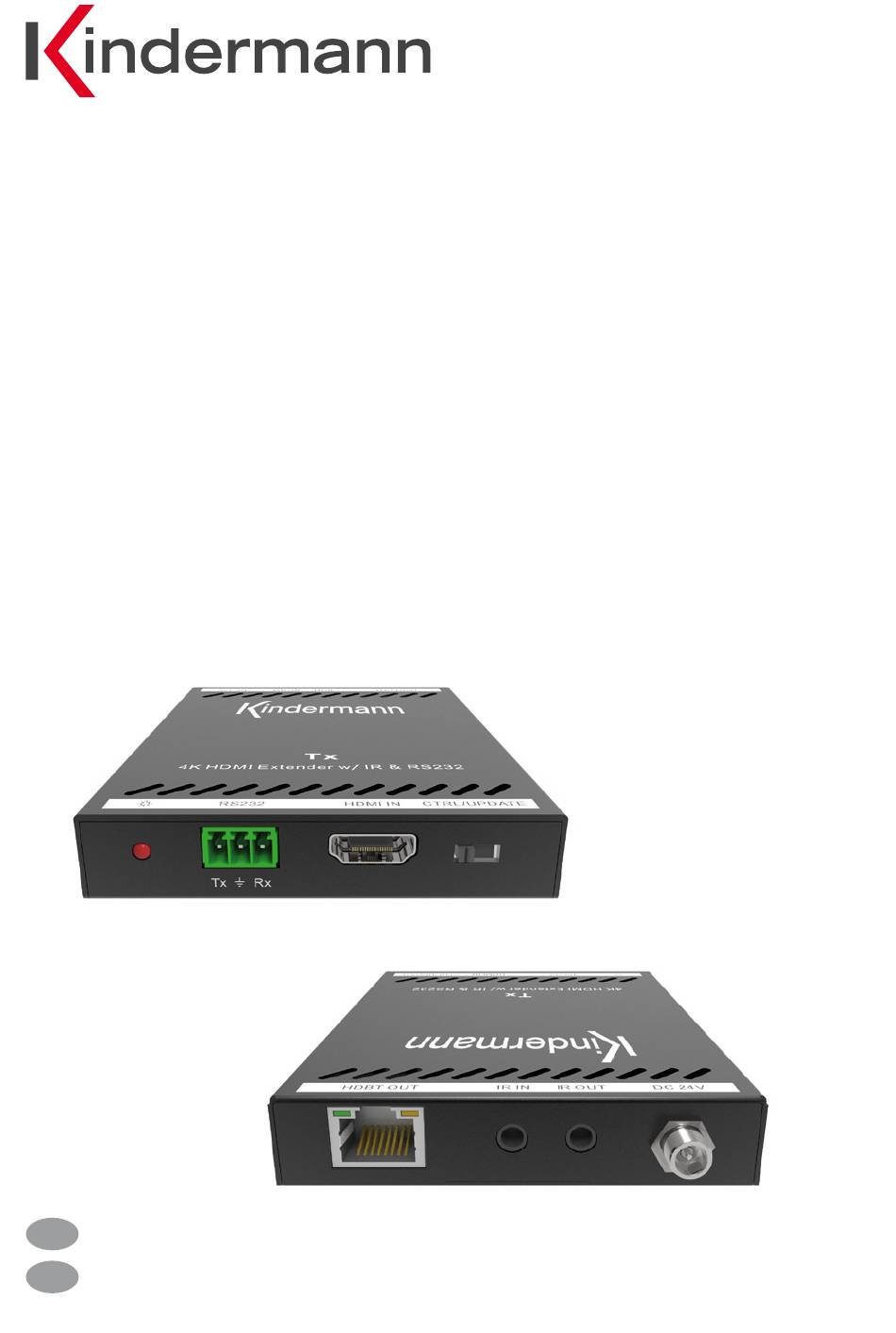

- Page 1 HDMI-HDBT Extender - 4K60 PoC TX HDBase-T kompatibler 4K HDMI Sender mit IR und RS232 HDBase-T compatible 4K HDMI sender with IR and RS232 7488000128 Art.-Nr. 7488000128 Ref.-No. Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions 05.2020...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Vorwort .............................. 3 Sicherheitshinweise und Vorsichtsmaßnahmen ................3 Gerätebeschreibung / Bestimmungsgemäße Verwendung ............. 4 3.1. Eigenschaften ..........................4 3.2. Lieferumfang .......................... 4 Anschlussschema .......................... 5 Bedien- und Anzeigekomponenten .................... 6 Anschließen ............................6 Technische Daten .......................... 7 RS232-Belegung ..........................7 CE-Konformitätserklärung ........................ 8 10. Verfügbares Zubehör ........................8 Table of contents Foreword ............................9 Safety Instructions and precautions ....................9 Device description / Intended use ....................10 3.1. Features ............................. 10 3.2. Scope of delivery ........................ 10 Connection diagram .......................... 11 Operating and display components ....................12 Installation ............................12 Technical data ........................... 13 RS232-assignment ..........................13 CE declaration of conformity ......................14 10. Available accessories ........................14... -
Page 3: Vorwort
Unterstützung bei der Wartung zu erhalten. Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen •... -
Page 4: Gerätebeschreibung / Bestimmungsgemäße Verwendung
3. Gerätebeschreibung / Bestimmungsgemäße Verwendung Der HDMI-HDBT Extender - 4K60 PoC Tx ist ein HDBT-Sender, der HDMI-Signale umwandelt und per CAT-6/CAT-7-Kabel (mit PoC) bis zu 70 m an einen geeigneten Empfänger überträgt und den IR- und RS232-Durchgang zur Steuerung lokaler Quellgeräte ermöglicht. -
Page 5: Anschlussschema
4. Anschlussschema HDMI: RS232: HDBaseT: ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ▼ ◀ ▼ 1080P 70 m ▼ ▼ 4K@60Hz 4:2:0 40 m ▼ ▼ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Receiver Emitter Emitter Receiver � � � �... -
Page 6: Bedien- Und Anzeigekomponenten
5. Bedien- und Anzeigekomponenten Vorderseite Rückseite Name Beschreibung Power LED Leuchtet rot wenn Spannung anliegt RS232 Euroblock/Phoenix Buchse zum Einspeisen von RS232 Steuerbefehlen HDMI IN HDMI-Anschluss für den Anschluss des Quellgerätes (z. B. Notebook) Schalter zum Defi nieren der RS232-Verbindung •... -
Page 7: Technische Daten
7. Technische Daten Ein- und Ausgänge Eingang HDMI Eingang Ausgang HDBT Ausgang Steuerung IR Eingang, IR Ausgang, RS232 Allgemein Max. Videoauflösung 4K×2K@60Hz 4:2:0, 1080p@60Hz Übertragungsstandard HDBaseT Übertragungsdistanz 1080p Signale bis 70 m, 4K Signale bis 40 m Bandbreite 10.2Gbps Video Standard HDMI 1.4 mit HDCP 2.2, abwärtskompatibel Leistungsaufnahme 10 W max. -
Page 8: Ce-Konformitätserklärung
9. CE-Konformitätserklärung Hinweis: Die aktuelle Inbetriebnahme- und Bedienungsanleitung kann von unserer Webseite heruntergeladen werden: www.kindermann.com Die aktuell gültige CE-Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: https://shop.kindermann.de/erp/KCO/avs/7/7488/7488000129/12_Zertifizierungen/CE7488000128-9.pdf 10. Verfügbares Zubehör • Passender HDBT Empfänger HDMI-HDBT Extender - 4K60 PoC Rx (7488 000129) •... -
Page 9: Foreword
This manual is for reference only. Contact your local dealer for maintenance assistance. In a constant effort to improve the product, we reserve the right to change functions or parameters without prior notice or obligation. For the latest information, please contact your local Kindermann dealer. Safety Instructions and precautions •... -
Page 10: Device Description / Intended Use
3. Device description / Intended use The HDMI-HDBT Extender - 4K60 PoC Tx is an HDBT transmitter that converts HDMI signals and transmits them via CAT-6/CAT-7 cable (with PoC) up to 70 m to a suitable receiver and allows IR and RS232 passage to control local source devices. -
Page 11: Connection Diagram
4. Connection diagram HDMI: RS232: HDBaseT: ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ▼ ◀ ▼ 1080P 70 m ▼ ▼ 4K@60Hz 4:2:0 40 m ▼ ▼ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Receiver Emitter Emitter Receiver � � �... -
Page 12: Operating And Display Components
5. Operating and display components Front side Rear side Name Description Power LED Lights red when voltage is applied RS232 Euroblock/Phoenix socket for sending / receiving commands HDMI IN HDMI connector for connecting an input device (e. g. notebook) Switch to defi ne the RS232 connection •... -
Page 13: Technical Data
7. Technical data Inputs and Outputs Input HDMI input Output HDBT output Control IR input, IR output, RS232 General Max. Video resolution 4K×2K@60Hz 4:2:0, 1080p@60Hz Transmission standard HDBaseT Transmission distance 1080p signals up to 70 m, 4K signals up to 40 m Bandwidth 10.2Gbps Video standard... -
Page 14: Ce Declaration Of Conformity
HDMI cable, type A, 19-pin (58090007xx) Please contact your local dealer for further support or solutions. 7488 000 128 D / GB 2020-05 Änderungen vorbehalten / Subject to alterations Printed in China Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
