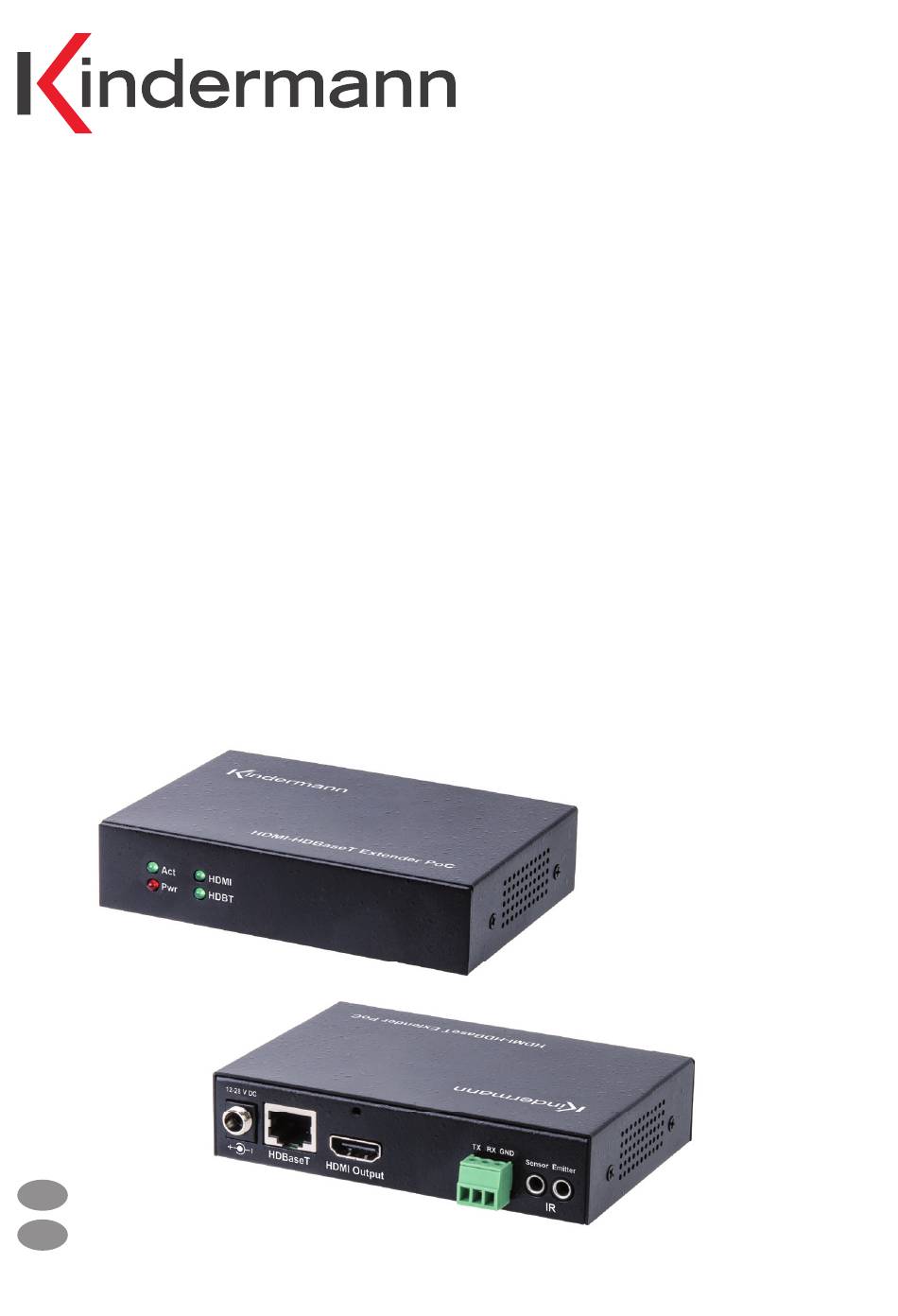

- Page 1 HDMI-HDBT Extender (Sender/Receiver) PoC HDMI-HDBT extender (sender/receiver) PoC Art.-Nr. 7488000036/7488000066 Ref. No. 7488000036/7488000066 Bedienungsanleitung Operating instructions 09.2019...
-
Page 2: Specification
Gerätebeschreibung - Specification Mit dem HDMI-HDBT Extender werden HDMI- und Kontroll-Signale (IR & RS232) bis max. 1080p@60Hz oder 4K mittels Twisted Pair Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt werden jeweils ein Transmitter, ein Empfänger und ein Netzteil. Da die Geräte dem HDBaseT-Standard entsprechen, arbeiten sie mit hoher Wahrscheinlichkeit auch mit Geräten anderer Hersteller zusammen. -
Page 3: Installation
Anschließen - Installation Installieren Sie den Transmitter/Sender bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5e, empfohlen Cat-6), möglichst als durchgehendes Kabel ohne Trennstellen. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern;... -
Page 4: Verfügbares Zubehör
- Available accessories • RS232-Kabel, Buchse/Stecker (582500000x) • HDMI-Kabel, Typ A, 19-Pin (5809 0001xx) • Kindermann Multishare 31 HDBT (7488 000 065) • Konnect Desgin click HDMI/HDBT Anschlussblende (7456 000 543) • RS232 cable, female/male (582500000x) • HDMI cable, type A, 19-pin (5809 0001xx) •... - Page 5 Sender/Receiver Beschreibung - sender/receiver specifi cation HDMI Blinkt: Das Gerät arbeitet korrekt AN bei HDCP; Blinkt ohne HDCP Flashing: when it works correct Lighting solid with HDCP; fl ashing without HDCP HDBT AN: Das Gerät ist eingeschaltet AN: Videoübertragung Lighting solid when power up Blinkt: HDBT Verbindung hergestellt, jedoch werden keine Daten übertragen Lighting solid when video active;...
- Page 6 Sender (7488 000 036) Ausgang / Output Eingang / Input Ausgang HDBT, IR, RS232 Eingangsignal HDMI, IR, RS232 Output Input signal Ausgangsanschlüsse RJ45, Eingangsanschlüsse HDMI Buchse, Output connections 3,5 mm Klinkenbuchse (IR) Input connections 3,5 mm Klinkenbuchse (IR) RJ45, 3,5 mm mini jack HDMI female, 3.5 mm mini jack Receiver (7488 000 066) Eingang...
- Page 7 7 and 8 Pair 8 7 and 8 CE Erklärung - CE certification Die aktuell gültige CE Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: The currently valid CE declaration can be viewed and downloaded at the following URL: https:\\shop.kindermann.de\erp\KCO\avs\7\7488\7488000066\12_Zertifizierungen\CE7488000036-066.pdf...
- Page 8 7488 000 036/7488 000 036 D/GB 2019-09 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
