tekmarNet
Thermostat 554

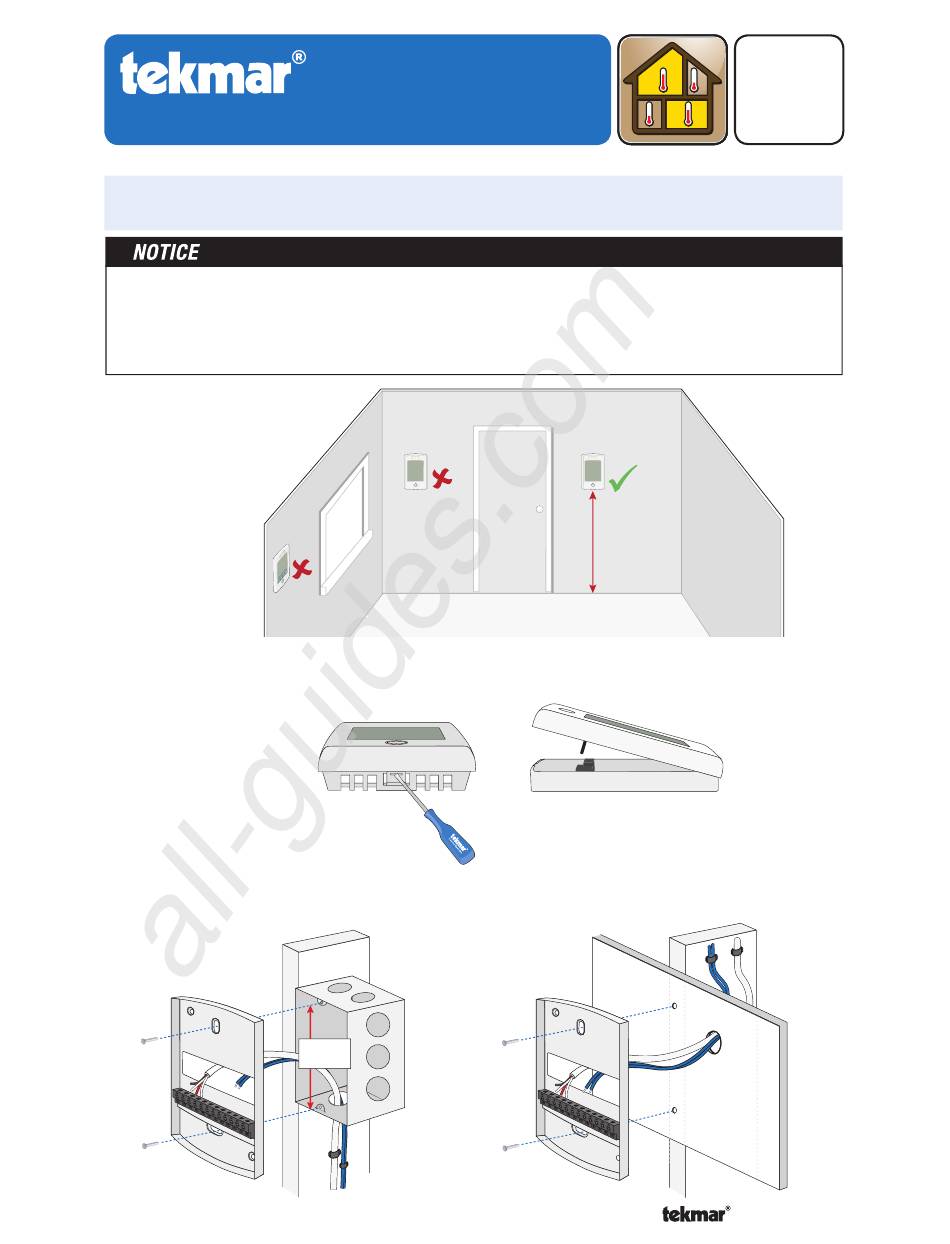

The information contained herein is not intended to replace the full product installation
and safety information available or the experience of a trained product installer. You are
required to thoroughly read all installation instructions and product safety information
before beginning the installation of this product.
1.
Location
Exterior
2.
Remove Mounting Base
3.
Install Mounting Base
Thermostat
Base
A Watts Water Technologies Company
All manuals and user guides at all-guides.com
Quick Setup Guide
Behind
Door
Wall
Stud
3
1
/
"
4
(83 mm)
Gang
Box
1 of 12
Zoning
Interior
Wall
5 feet
1.5 m
Thermostat
Base
© 2015
554 _ Q
02/15
Replaces: New
Stud
Wall
554_Q - 02/15
Advertisement
Table of Contents
Related Manuals for Watts Industries Tekmar tekmarNet 554
Summary of Contents for Watts Industries Tekmar tekmarNet 554
- Page 1 All manuals and user guides at all-guides.com 554 _ Q 02/15 ® tekmarNet Thermostat 554 Zoning Replaces: New Quick Setup Guide The information contained herein is not intended to replace the full product installation and safety information available or the experience of a trained product installer. You are required to thoroughly read all installation instructions and product safety information before beginning the installation of this product.
-
Page 2: Switch Settings
All manuals and user guides at all-guides.com Switch Settings Switch Position Action LOCK Access level adjustment is not available. tekmarNet Switch Thermostat 554 Settings UNLOCK Access level One Stage Heat, One Stage Cool, One Fan www.tekmarcontrols.com adjustment is available. Back of Thermostat Wiring tekmarNet4 Wiring Example See 554_A for complete... -
Page 3: Install The Thermostat
All manuals and user guides at all-guides.com Install the Thermostat Thermostat Base Thermostat Front Push User Interface Display Heat & Cool Adjust settings, Floor or the Time Outdoor temperature Adjust the Schedule Room Temperature Away Key Turn the Fan on Switch between Auto, Heat, Cool &... - Page 4 All manuals and user guides at all-guides.com Critical Settings The following settings are essential to the successful operation of the system. Step 1: Set switch setting #1 and tekmarNet ® system control located in the mechanical room to Unlock to change Access level to Installer. Return to Lock setting once installation has been completed.
-
Page 5: Guide D'installation Rapide
All manuals and user guides at all-guides.com 554 _ Q 02/15 ® tekmarNet Thermostat 554 Zonage Remplace: Nouveau Guide d’installation rapide AVIS Les présentes informations ne sont pas destinées à remplacer les informations d’installation et de sécurité complètes du produit ou l’expérience d’un installateur professionnel. Vous êtes tenu de lire attentivement toutes les instructions d’installation et toutes les informationsde sécurité... -
Page 6: Réglages Des Commutateurs
All manuals and user guides at all-guides.com Réglages des commutateurs Commutateur Position Action VERROUILLAGE Le réglage du niveau d’accés tekmarNet Switch Thermostat 554 n’est pas disponible. Settings One Stage Heat, One Stage Cool, One Fan www.tekmarcontrols.com DÉVERROUILLAGE Dos du thermostat Le réglage du niveau d’accés est disponible. -
Page 7: Installer Le Thermostat
All manuals and user guides at all-guides.com Installer le thermostat Base de thermostat Façade du thermostat Poussoir Interface d’utilisateur Affichage de l’humidité, Affichage des paramètres de des paramètres de Régler Régler chaleur et du frais, de la chaleur et du frais, de la l’heure l’heure température... - Page 8 All manuals and user guides at all-guides.com Paramètres critiques Les paramètres suivants sont essentiels au bon fonctionnement du système. Étape 1: Définir le réglage du commutateur sur #1 et le système de contrôle tekmarNet® situé dans la salle mécanique sur Déverrouiller pour changer le niveau d’accès à l’installateur. Retour pour Verrouiller réglage, une fois l’installation terminée.
-
Page 9: Guía De Instalación Rápida
All manuals and user guides at all-guides.com 554 _ Q 02/15 ® tekmarNet Thermostat 554 División Remplazado: en zonas Nuevo Guía de instalación rápida AVISO La información de este documento no está pensada para reemplazar la información disponible completa sobre la seguridad y las instrucciones de instalación o la experiencia de un instalador de productos capacitado. -
Page 10: Ajustes Del Interruptor
All manuals and user guides at all-guides.com Ajustes del interruptor Interruptor Posición Acción LOCK (BLOQUEADO) El nivel de acceso para ajustes tekmarNet Switch Thermostat 554 se encuentra bloqueado. Settings One Stage Heat, One Stage Cool, One Fan www.tekmarcontrols.com UNLOCK (DESBLOQUEADO) Parte trasera del El nivel de acceso para ajustes termostato... -
Page 11: Instalación Del Termostato
All manuals and user guides at all-guides.com Instalación del termostato Base del termostato Frente del termostato Eempuje Interfaz del usuario Mostrar los ajustes de calefacción y refrigeración, la Ajustar temperatura del Piso hora y Externa. Ajustar la programación Temperatura ambiente Tecla de salida Prender el Elija entre Auto (Automático),... - Page 12 All manuals and user guides at all-guides.com 8. Ajustes Las siguientes configuraciones son esenciales para que el sistema trabaje de manera correcta. Paso 1: Desbloquee (opción UNLOCK) el ajuste número uno del interruptor y del control del sistema tekmarNet ® para cambiar el nivel de accesibilidad a Instalador.
