BEGA 71 022 Instructions For Use

16.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Zigbee-Steuermodul
Zigbee Control module
Zigbee Module de contrôle
2
N
Gebrauchsanweisung
Anwendung
Zigbee Steuermodul mit integrierter
2,4 GHz Antenne für die Hutschienenmontage.
Das Steuermodul kann als Router oder
Koordinator in Zigbee Netzwerken eingesetzt
werden.
Produktbeschreibung
Modul für die Befestigung
auf 35 mm-Hutschiene - DIN 50022,
Platzbedarf: 1 TE
mit integrierter 2,4 GHz-Antenne
Schaltkontakt (Triac) mit einer
Schaltleistung 2 x 500 VA · 2 A
Zwei Eingänge für konventionelle Taster-
oder Binärkontakte
Versorgungsspannung:
220-240 V y 50 Hz
Betriebstemperatur: -20°C bis 45°C
c – Konformitätszeichen
Gewicht: 0,05 kg
EU-Konformitätserklärung
Die BEGA Gantenbrink-Leuchten KG erklärt
hiermit, dass der Funkanlagentyp 71 022 der
Richtlinie 2014/53/EU (RED) entspricht.
Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.bega.com/conf/de/71022
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
L
N
1 1
2
L
Instructions for use
Application
Zigbee control module with integrated
2.4 GHz antenna for DIN rail mounting.
The control module can be used as a router
or coordinator in Zigbee networks.
Product description
Module for mounting
on a 35 mm DIN rail - DIN 50022,
space required: 1 HP
with integrated 2.4 GHz aerial
Switching contact (Triac) with a
switching capacity 2 x 500 VA · 2 A
Two inputs for conventional pushbuttons
or binary contacts
Supply voltage:
220-240 V y 50 Hz
Operating temperature: -20°C to 45°C
c – Conformity mark
Weight: 0.05 kg
EU Declaration of Conformity
BEGA Gantenbrink-Leuchten KG hereby
declares that the radio system type 71 022
complies with Directive 2014/53/EU (RED).
The complete text of the EU Declaration of
Conformity is available at the following Internet
address:
https://www.bega.com/conf/de/71022
Safety
The installation and operation of this accessory
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If modifications are subsequently made
to the accessory, the person who makes
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com

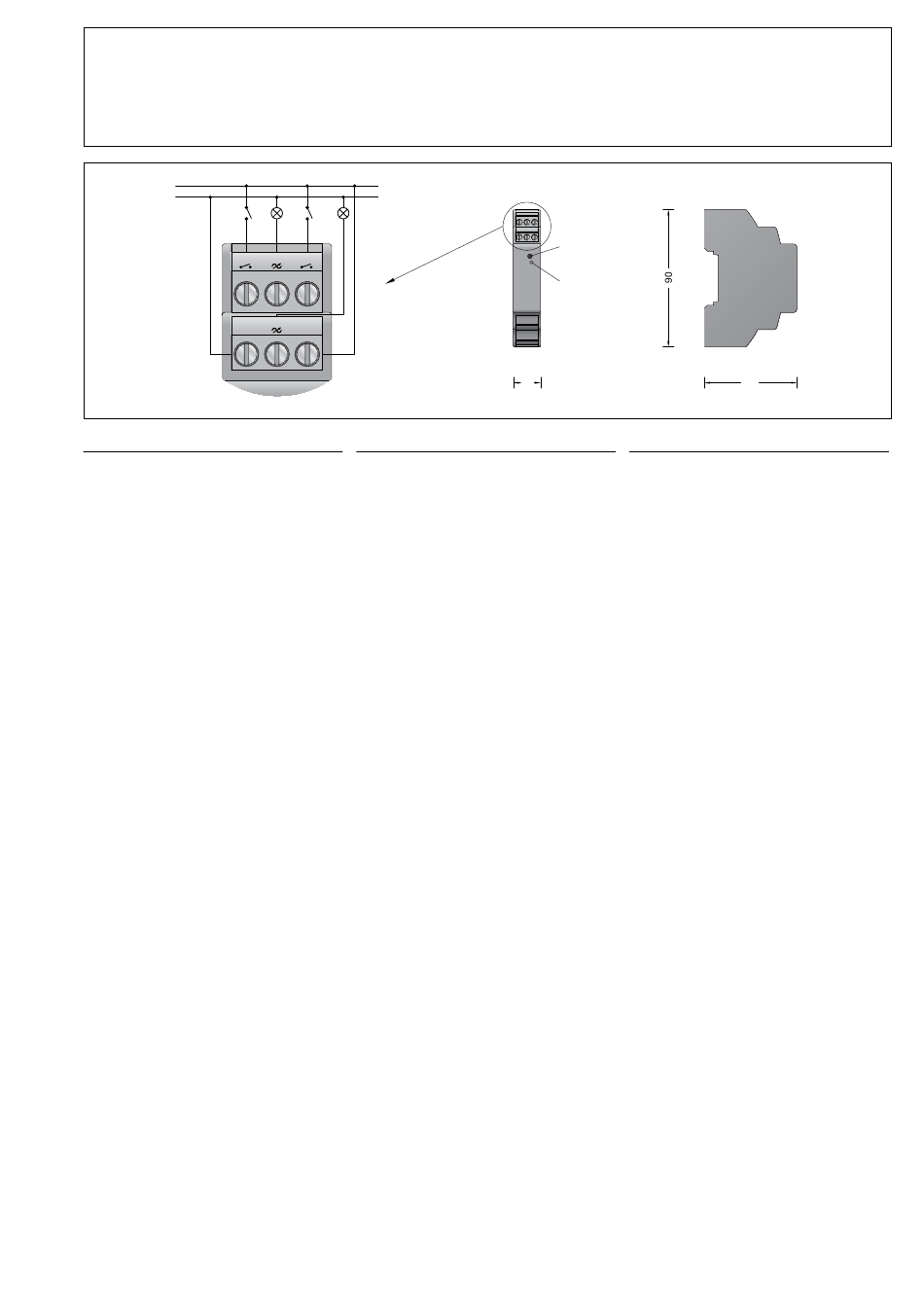

Drucktaste
Pushbutton
Bouton-poussoir
LED
18 18
Fiche d'utilisation
Utilisation
Module de commande Zigbee pour installation
sur rail DIN avec antenne 2,4 GHz intégrée.
Possibilité d'utilisation comme routeur ou
coordinateur dans les réseaux Zigbee.
Description du produit
Module pour la fixation
sur le rail DIN de 35 mm - DIN 50022,
Encombrement : 1 sous-unité M
avec antenne intégrée 2,4 GHz
Contact de commutation (triac) avec une
puissance de commutation de 2 x 500 VA · 2 A
Deux entrées pour contacts binaires
ou boutons-poussoirs conventionnels
Tension d'alimentation :
220-240 V y 50 Hz
Température de service : de -20 °C à 45 °C
c – Sigle de conformité
Poids: 0,05 kg
Déclaration de conformité UE
BEGA Gantenbrink-Leuchten KG déclare par la
présente que le type d'installation radio 71 022
est conforme à la directive 2014/53/UE (RED).
Le texte intégral de la déclaration de conformité
UE est disponible à l'adresse internet suivante :
https://www.bega.com/conf/de/71022
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont ultérieurement
apportées à cet accessoire, l'intervenant qui les
effectuera sera considéré comme fabricant.
71 022
61 61
1 / 4
