Polytron HDI 256-8 T User Manual

Ip gateway/modulator
Hide thumbs Also See for HDI 256-8 T:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDI 256-8 T
IP Gateway/Modulator
IP in IP und 8x DVB-T
IP into IP and 8x DVB-T
0902846 V1
1
ab 12 2024
Bedienungsanleitung
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDI 256-8 T and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDI 256-8 T

Summary of Contents for Polytron HDI 256-8 T

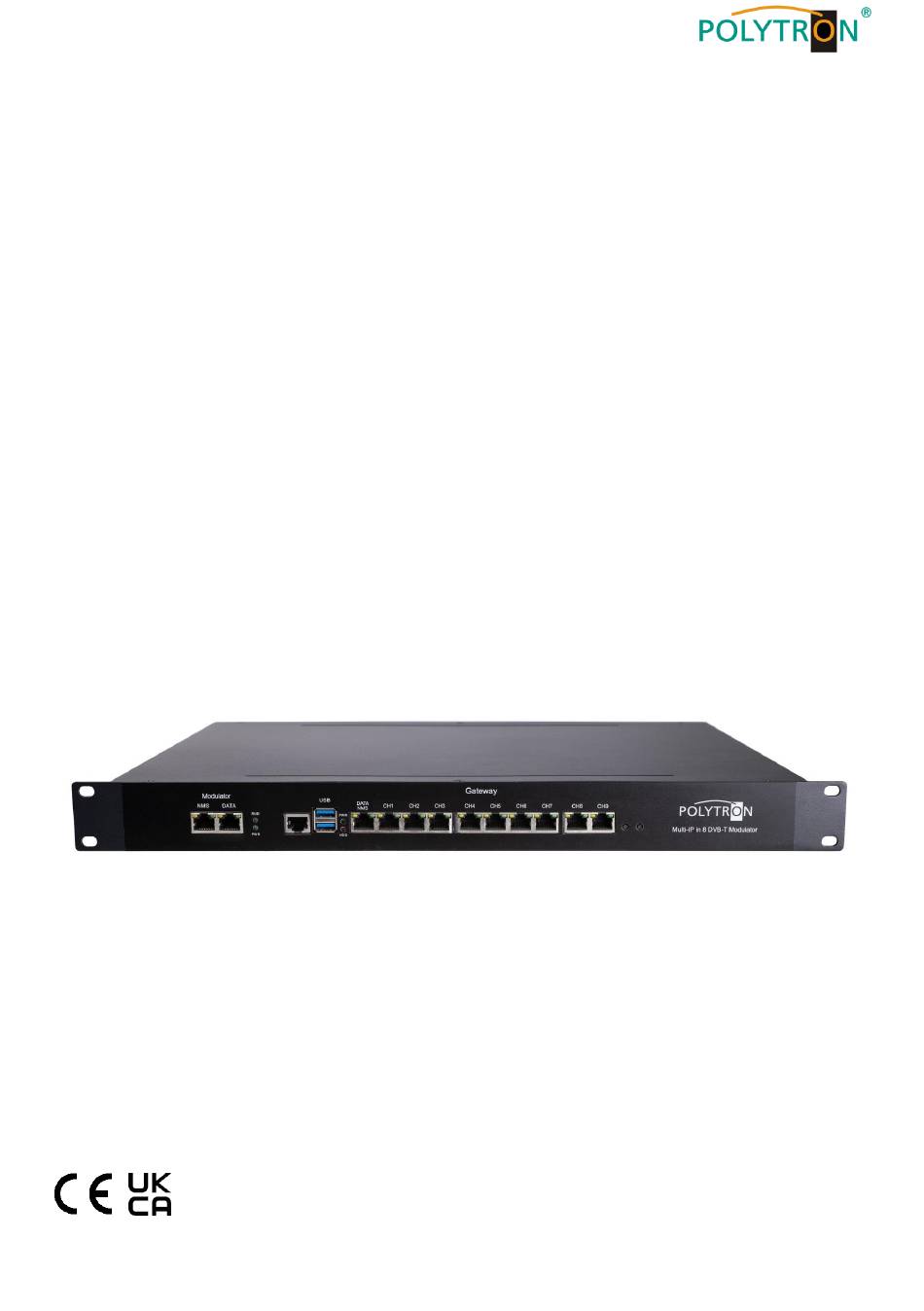

  • Page 1 HDI 256-8 T ab 12 2024 IP Gateway/Modulator IP in IP und 8x DVB-T IP into IP and 8x DVB-T Bedienungsanleitung User Manual 0902846 V1...

  • Page 2: Table Of Contents

    Inhalt 1. Montage- und Sicherheitshinweise ________________________________________________ 3 Produktübersicht _________________________________________________________________ 5 Beschreibung ________________________________________________________________ 5 Merkmale ___________________________________________________________________ 5 Blockschaltbild _______________________________________________________________ 5 Funktions- und Bedienelemente _____________________________________________________ 6 Frontansicht _________________________________________________________________ 6 Rückansicht _________________________________________________________________ 6 Installationsanleitung ______________________________________________________________ 7 Lieferumfang _________________________________________________________________ 7 Vorbereitung der Installation _____________________________________________________ 7 4.2.1 Installationsablauf und Verkabelung ___________________________________________ 7 Netzwerk-Management-System (NMS) ________________________________________________ 8 Login _______________________________________________________________________ 8...

  • Page 3: Montage- Und Sicherheitshinweise

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Elektronikschrott einer geordneten Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

  • Page 5: Produktübersicht

    Ausgang sowie DVB-T-Ausgang bietet und das Signal direkt vom integrierten IP-Gateway verarbeiten kann. Somit bietet der HDI 256-8 T den Empfang von verschiedenen IP-Protokollen (HTTP, HTTPS, UDP, RTP, RTSP, SRT und HLS) sowie deren direkte Modulation in DVB-T-Kanäle in einem Geräte.

  • Page 6: Funktions- Und Bedienelemente

    3. Funktions- und Bedienelemente 3.1 Frontansicht 4 5 6 7 NMS-Port Modulator; CA Daten-Port IP-Eingang (max. 128 IP in) Anzeige Betriebsspannung Modulator Reservierter Port USB Port Anzeige Betriebsspannung IP-Gateway NMS-Port IP-Gateway; IP-Ausgang CH1…CH9 IP-Eingänge; Unicast-Ausgänge Reservierte Taster 3.2 Rückansicht 10 Erdungsanschluss 11 Netzanschluss / Netzschalter / Netzsicherung 12 VGA-Port Monitor 13 HF-Ausgang...

  • Page 7: Installationsanleitung

    4. Installationsanleitung 4.1 Lieferumfang 1 x HDI 256-8 T IP-Gateway/Modulator 1 x Kurzanleitung 1 x Montage- und Sicherheitshinweise 1 x Netzanschlusskabel 1 x Erdungskabel 4.2 Vorbereitung der Installation Bei der Installation sind die folgenden Vorgehensweisen und Hinweise zu beachten. ...

  • Page 8: Netzwerk-Management-System (Nms)

    Der HDI 256-8 T kombiniert zwei unabhängige Module, ein IPTV-Ggateway-Modul & ein DVB-T-Modulator-Modul. Diese werden über 2 getrennte Web-basierte NMS-Management-Systeme programmiert. Es muss sichergestellt werden, dass sich die IP-Adresse des Computers von der IP-Adresse des HDI 256-8 T unterscheidet. Andernfalls würde es zu einem IP-Konflikt kommen.
  • Page 9 Nach der Änderung der Zugangsdaten werden diese erneut abgefragt. HDI 256-8 T 192.168.201.136:8160/3508gw Company 1 Zum Bestätigen der Zugangsdaten „Login“ betätigen. Sie werden dann in das Menü „Sys Information“ weitergeleitet. Modulator-Modul Im Auslieferzustand lautet die IP-Adresse des Modulator-Modules 192.168.0.136. Die Adresse des Netzwerkan- schlusses im PC muss an die IP-Adresse des HDI-Modulator-Modules angepasst werden (Subnetzmaske: 255.255.255.0, IP-Adresse: 192.168.0.xxx).

  • Page 10: Gateway-Modul

    5.2 Gateway-Modul 5.2.1 System Topology Nach Bestätigung der Anmeldedaten für das Gateway-Modul wird die folgende Menüansicht angezeigt. Erweiterte System- Einstellungen Nach „Klick“ auf einen Schema des Systems Menüpunkt, wird das entsprechende Einstellfenster zur Programmierung oder Prüfung der Parameter geöffnet. Hinweis Die Haupt-Einstellungen für die IPTV-Gateway-Funktion können über die Reiter „NIC-Verwaltung“...

  • Page 11: Media Management

    5.2.3 Media Management Nach Auswahl des Menüpunktes „Media Management“ wird das Einstellfenster zum Upload von TS-Dateien aus lokalen Quellen angezeigt. Diese Programme können dann ebenfalls im Netzwerk verteilt werden. 5.2.4 NIC Management Nach Klick auf den Menüpunkt “NIC Management” wird die Oberfläche zur Festlegung der Wähl- und NIC- Parameter angezeigt.

  • Page 12: Streaming Media

    5.2.5 Streaming Media Protocol Conversion Im Menüpunkt “Protocol Conversion” werden die Parameter für die Protokollkonvertierung festgelegt und Programme von CH1 - 9 hinzugefügt. Am Eingang werden die Protokolle HLS, HTTP, HTTPS, SRT, RTP, UDP, RTSP (RTP over UDP, playload MPEGTS) und am Ausgang HLS, UDP, SRT, RTMP unterstützt. RTMP wird nur unterstützt, wenn das Eingangssignal als H.264 und AAC vorliegt.

  • Page 13: Interrupted Info

    Klicken, um alle ausgewählten Programme zu löschen. Klicken, um Programme durch ziehen des Programmnamens an die gewünschte Position zu sortieren. Distribution Service Im Menüpunkt “Distribution Service” werden die HTTP-Parameter festgelegt. UDP und RTP können direkt in HTTP konvertiert werden. HLS, HTTP und RTSP können nicht direkt in HTTP konvertiert werden. Das Einstellprinzip ist dasselbe wie bei „Protocol Conversion”.

  • Page 14: Adv

    5.2.7 ADV Die ADV-Funktion findet nur bei IPTV-Applikationen Anwendung. Dazu müssen die STBs oder TV-Geräte die Dexin IPTV APP installiert haben. Rolling Subtitles Im Menü „Rolling Subtitles” können Untertitel hinzugefügt und die Untertitelparameter festgelegt werden. Nach dem Absenden werden bei Abspielen von Sendungen fortlaufend Untertitel gemäß der Einstellung angezeigt. Eingabe Infotext Boot images Im Menü...

  • Page 15: More Configuration

    5.2.8 More Configuration System Set Im Menüpunkt „System Set” wird festgelegt von wo die Programme zu den Endgeräten übertragen werden sollen. Ebenso werden der Unicast-Ausgangsport und die ADV-Parameter festgelegt Empfang der Programme aus dem „Protocol Conversion” oder von „HTTP” „eth0” bezieht sich auf den Datenport.
  • Page 16 Client Management Im Menü „Client Management” wird der Download der Dexin APK sowie deren Upload zu den Endgeräten angezeigt. Nach Klick auf „Download APK” wird das Downloadmenü zum Sichern des IPTV-APK-File geöffnet. AUZ Information Im Menü „AUZ Information” werden die Autorisierungen für dieses Gerät angezeigt. Im Menü...

  • Page 17: Sys Information

    5.2.9 Sys Information Im Menüpunkt „System Information” können die Systeminformationen (CPU-Auslastung, CPU-Aufzeichnung, Speicher-Auslastung, Port-Traffic und Speicherkapazitäten) überwacht werden.

  • Page 18: Modulator-Modul

    5.3 Modulator-Modul 5.3.1 Summary Nach Bestätigung der Anmeldedaten wird die Programmieroberfläche für den DVB-T-Modulator angezeigt, in der ein Überblick über die Systeminformationen angezeigt wird. Nach „Klick“ auf einen Menüpunkt, wird das entsprechende Einstellfenster zur Programmierung oder Prüfung der Parameter geöffnet. 5.3.2 Monitor Input Status Im Menüpunkt “Input Status”...

  • Page 19: Parameters

    5.3.3 Parameters TS Config Im Menü "TS Config" erfolgt die Konfiguration der Ausgangstransportströme. Nach dem Klick auf "Output TS x" wird die Auswahlliste der TS-Ausgangskanäle 1-8 angezeigt. Durch Klicken auf den gewünschten TS-Ausgangskanal wird dieser ausgewählt.  Output TS x: To select output TS channel 1-8 ...
  • Page 20 CA-Filterfunktion aktivieren/deaktivieren (Störungen durch Verschlüsselungsfunktion vermeiden) PID-Remapping aktivieren/deaktivieren Aktualisierung der Programminformation am Eingang Aktualisierung der Programminformation am Ausgang Nach Auswahl eines Eingangsprogramms auf dieses Feld klicken, um das jeweilige Programm in den Ausgangsbereich zu übernehmen. Ausgewählte Programme wieder aus dem Ausgangsbereich entfernen Anwahl aller Eingangsprogramme Anwahl aller Ausgangsprogramme Programmanalyse am Eingang...
  • Page 21  PID PASSTHRU: Nach klick auf "PID PASSTHRU" wird das Menü zur Eingabe zusätzlicher PIDs geöffnet. In manchen Fällen gibt es PIDs (EPG, NIT, …), die keinem Programm fest zugeordnet werden können, aber am Ausgang unverändert zur Verfügung stehen müssen. können weitere PIDs ausgewählt werden.

  • Page 22: System

    IP Stream In diesem Menü erfolgt die Konfiguration der Parameter für die IP-Ausgangstransportströme (IP-Format: 8x MPTS). Hier klicken, um die Ausgangs- Hier klicken, um die parameter für einzelne IP- Ausgangsparameter für Kanäle einzustellen. alle IP-Kanäle einzustellen In diesem Menü werden die Parameter In diesem Menü...
  • Page 23 Password Das Menü „Password“ ermöglicht die Änderung der Zugangsdaten zum Gerät und dadurch eine Erhöhung der Zu- gangssicherheit. Im Auslieferzustand sind der UserName und das Password mit „admin“ belegt. Ein Rücksetzen des Passwortes auf diese Einstellung kann durch Betätigen des Buttons „Factory set“ bewirkt werden. Current UserName Aktuellen Benutzernamen eingeben(Werkseinstellung: admin).
  • Page 24 Firmware Das Menü „Firmware“ ermöglicht das Software-Update des Gerätes, dadurch können die aktuellen Komponenten auf den neusten Stand gebracht und neu implementierte Funktionen aktiviert werden. Durch Betätigen des Buttons „Durchsuchen“ die Firmware-Update-Datei auf dem PC/Laptop auswählen und durch Anklicken des Buttons „Upgrade“...

  • Page 25: Technische Daten

    6. Technische Daten HDI 256-8 T 5741707 Artikel-Nr. IPTV-Gateway-Modul IP-Eingang CH 1-9(1000 Mbit/s) Ports: IP-Eingang via HTTP, HTTPS, SRT, UDP(SPTS), RTP(SPTS), RTSP (via UDP, payload: MPEG TS) und HLS TS-Files Upload via Webmanagement IP-Ausgang DATA Port (1000 Mbit/s): IP-Ausgang via HTTP (Unicast), SRT, UDP(SPTS, Multicast) HLS und RTMP (Programmquelle H.264 und AAC-Encoding)
  • Page 26 Umgebungsanforderungen Bereich Anforderung Werden Racks in einer Halle montiert, so sollte der Abstand zueinander 1,2 bis Hallenraum 1,5 m betragen und der Abstand zur Wand sollte nicht weniger wie 0,8 m sein. Elektrisch isoliert, staubfrei 10  Volumenwiderstand des geerdeten antistatischen Materials: 1X10 …1X10 ，...
  • Page 27 Contents 1. Mounting and safety instructions 2. Product overview Description Key features Block diagram 3. Housing and connections Front view Rear view 4. Installation guide Scope of delivery Preparation for installation 4.2.1 Installation flow chart and wiring 5. Network management system (NMS) Login Operation Gateway module ______________________________________________________ 35...

  • Page 28: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 29 In compliance with the following requirements: WEEE Directive (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italy Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions...

  • Page 30: Product Overview

    HTTP, SRT, UDP, HLS and RTMP protocol. The other is modulator module which supports IP in and IP out and DVB-T RF out, and it can receive gateway source directly. So HDI 256-8 T achieves IP (HTTP, HTTPS, SRT, UDP, RTP, RTSP and HLS) in to RF out in one box.

  • Page 31: Housing And Connections

    3. Housing and connections 3.1 Front view 4 5 6 7 NMS port modulator; CA data port IP input (max. 128 IP in) Power indicators modulator Reserved port USB port Power indicators IP gateway NMS port IP gateway; IP output CH1…CH9 IP inputs;...

  • Page 32: Installation Guide

    4. Installation guide 4.1 Scope of delivery 1 x HDI 256-8 T IP Gateway/Modulator 1 x Quick start guide 1 x Mounting and safety instructions 1 x Power cord 1 x Grounding cable 4.2 Preparation for installation Please observe the following procedure and notes during installation.

  • Page 33: Network Management System (Nms)

    Users can only control and set the configuration in computer by connecting the device to web NMS Port. User should ensure that the computer’s IP address is different from the HDI 256-8 T’s IP address; otherwise, it would cause IP conflict 5.1 Login...
  • Page 34 After changing your access data, you will be asked for it again. HDI 256-8 T http://192.168.201.136:8160/3508gw 192.168.201.136:8160/3508gw Company 1 To confirm your access data, click “Login”. You will then be redirected to the “Sys Information” menu. Modulator module By default, the modulator module has the IP address 192.168.0.136. Therefore, the IP address 192.168.0.xxx must be assigned to the PC.

  • Page 35: Operation Gateway Module

    5.2 Operation Gateway module 5.2.1 System Topology After confirming the login data for the gateway module, the following menu view will be displayed. Advanced system settings Schematic diagram of system connection User can click any item here to enter the corresponding interface to check information or set the parameters.

  • Page 36: Media Management

    5.2.3 Media Management Clicking “Media Management”, it displays the interface where users can upload TS files from local sources for distributing programs. 5.2.4 NIC Management From the menu on left side of the webpage, clicking “NIC Management”, it displays the interface where users can set the dialling and NIC parameters.
  • Page 37 Click to display the stream information of the program Click to preview programs Click to edit programs Click to delete programs Click to start/stop/stop all the program distribution ATTENTION! The transmission only starts after pressing the “start distribution” button. Click box in front of program number, and then click it to batch programs information as below box. “Keep”...

  • Page 38: Interrupted Info

    Distribution Service Clicking “Distribution Service”, it displays the interface where users can set the HTTP parameters. HLS, HTTP and RTSP can’t be converted into HTTP directly, but UDP and RTP can be converted into HTTP. The setting principle is same as “Protocol Conversion”. Note: If users want to IP out over HTTP, they need to convert HLS/HTTP/RTSP into UDP/RTP, and then converting UDP/RTP into HTTP.

  • Page 39: More Configuration

    Boot images Clicking “Boot Images”, it displays the interface where users can add boot images. Click “Add” and then upload it. After submitting, boot images will appear when starting Dexin IPTV APK. 5.2.8 More Configuration System Set Clicking “System Set”, it displays the interface where users can select client protocol and Unicast output port, and set ADV parameters.
  • Page 40 Streaming Media Setting Clicking “Streaming Media Setting”, it displays the interface where users can set streaming media parameters. Setting the parameters for the HLS output protocol Client Management Clicking “Client Management”, it displays the interface where users can download APK from this module and then upload it to STB and TV.

  • Page 41: Sys Information

    The “Log” menu shows all Log data. 5.2.9 Sys Information Clicking “System Information”, it displays the interface where users can check the system information such as CPU usage rate, CPU usage record and so on.

  • Page 42: Operation Modulator Module

    5.3 Operation Modulator module 5.3.1 Summary After confirming the login data, the summary interface for DVB-T modulator will be displayed, where users have an overview of system information. User can click any item here to enter the corresponding interface to check information or set the parameters.

  • Page 43: Parameters

    5.3.3 Parameters TS Config After clicking on "TS Config" the interface for configuration the output TS parameters will be displayed. By clicking on the triangle symbol next to "Output TS x", the selection list of TS output channels 1-8 is displayed. ...

  • Page 44: Program Modification

    To refresh the input program information To refresh the output program information After selecting an input program, click on this field to transfer the program to the output area Remove selected programs from the output area To select all the input programs To select all the output programs To parse programs Time limitation of parsing input programs...
  • Page 45  PID PASSTHRU: After clicking on "PID PASSTHRU", the input window is displayed, in which PIDs are added to be issued at the output. In some cases there are PIDs which cannot be assigned to a program (e. g. EPG, NIT tables, etc.). However, these should be available at the output without changes.

  • Page 46: System

    IP Stream The HDI 256-8 T supports TS output in IP format (8*MPTS) via the data interface. In the selection bar on the left, click on "IP stream" to open a dialog box where the IP output settings can be made.
  • Page 47 Password In the selection bar on the left, click on "Password" to open the dialog box to setting login and password protection. Current UserName Enter the current user name (default: admin) Current Password Enter current password (factory setting: admin) New UserName Enter new user name New Password Enter new password...
  • Page 48 Firmware The "Firmware" menu allows the software update of the device, so the current components can be updated and newly implemented functions can be activated. By clicking the "Browse" button, select the firmware update file on the PC/laptop and start the update by clicking on the "Upgrade" button. NOTE Do not switch off the device during the update process.

  • Page 49: Technical Data

    6. Technical data HDI 256-8 T Type 5741707 Article no. IPTV gateway module Input IP input thru CH 1-9(1000M) over HTTP, HTTPS, SRT, UDP(SPTS), RTP(SPTS), RTSP (over UDP, payload: MPEG TS) and HLS TS files uploading through Web management IP output IP out thru DATA port (1000M) over HTTP (Unicast), SRT, UDP(SPTS, Multicast) HLS and RTMP (Program source should be H.264 and AAC encoding)
  • Page 50 Environment Requirement Item Requirement When user installs machine frame array in one machine hall, the distance Machine Hall Space between 2 rows of machine frames should be 1.2…1.5 m and the distance against wall should be no less than 0.8 m. Electric Isolation, Dust Free 10 ...
  • Page 51 Notizen/Notes...
  • Page 52 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 77 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de E-Mail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
