Polytron HDI 256-16 C II User Manual

Ip gateway/modulator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDI 256-16 C II
IP Gateway/Modulator
IP in IP und 16x DVB-C
IP into IP and 16x DVB-C
0902839 V1
1
Bedienungsanleitung
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDI 256-16 C II and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDI 256-16 C II

Summary of Contents for Polytron HDI 256-16 C II

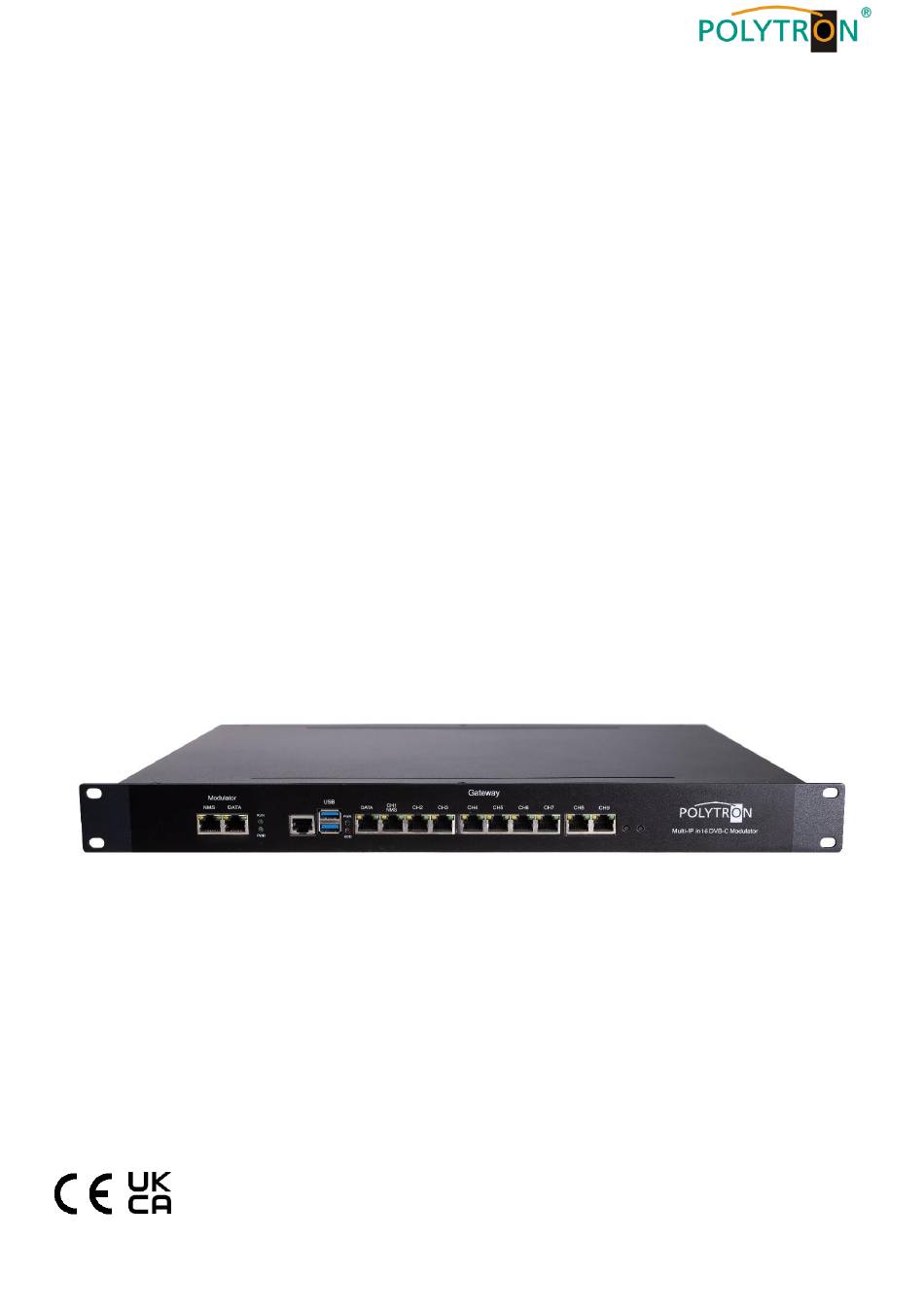

  • Page 1 HDI 256-16 C II IP Gateway/Modulator IP in IP und 16x DVB-C IP into IP and 16x DVB-C Bedienungsanleitung User Manual 0902839 V1...

  • Page 2: Table Of Contents

    Inhalt 1. Montage- und Sicherheitshinweise ________________________________________________ 3 Produktübersicht _________________________________________________________________ 5 Beschreibung ________________________________________________________________ 5 Merkmale ___________________________________________________________________ 5 Blockschaltbild _______________________________________________________________ 5 Funktions- und Bedienelemente _____________________________________________________ 6 Frontansicht _________________________________________________________________ 6 Rückansicht _________________________________________________________________ 6 Installationsanleitung ______________________________________________________________ 7 Lieferumfang _________________________________________________________________ 7 Vorbereitung der Installation _____________________________________________________ 7 4.2.1 Installationsablauf und Verkabelung ___________________________________________ 7 Netzwerk-Management-System (NMS) ________________________________________________ 8 Login _______________________________________________________________________ 8...

  • Page 3: Montage- Und Sicherheitshinweise

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Elektronikschrott einer geordneten Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

  • Page 5: Produktübersicht

    Ausgang sowie DVB-C-Ausgang bietet und das Signal direkt vom integrierten IP-Gateway verarbeiten kann. Somit bietet der HDI 256-16 C II den Empfang von verschiedenen IP-Protokollen (HTTP, HTTPS, UDP, RTP, RTSP, SRT und HLS) sowie deren direkte Modulation in DVB-C-Kanäle in einem Gerät.

  • Page 6: Funktions- Und Bedienelemente

    3. Funktions- und Bedienelemente 3.1 Frontansicht 4 5 6 7 NMS-Port Modulator; CA Daten-Port IP-Eingang (max. 128 IP in) Anzeige Betriebsspannung Modulator Reservierter Port USB-Ports Anzeige Betriebsspannung IP-Gateway IP-Ausgang CH1…CH9 IP-Eingänge; Unicast-Ausgänge; CH1 = NMS-Port IP-Gateway Reservierte Taster 3.2 Rückansicht 10 Erdungsanschluss 11 Netzanschluss / Netzschalter / Netzsicherung 12 VGA-Port Monitor...

  • Page 7: Installationsanleitung

    4. Installationsanleitung 4.1 Lieferumfang 1 x HDI 256-16 C II IP-Gateway/Modulator 1 x Kurzanleitung 1 x Montage- und Sicherheitshinweise 1 x Netzanschlusskabel 1 x Erdungskabel 4.2 Vorbereitung der Installation Bei der Installation sind die folgenden Vorgehensweisen und Hinweise zu beachten.

  • Page 8: Netzwerk-Management-System (Nms)

    Der HDI 256-16 C II kombiniert zwei unabhängige Module, ein IPTV-Gateway-Modul & ein DVB-C-Modulator- Modul. Diese werden über 2 getrennte Web-basierte NMS-Management-Systeme programmiert. Es muss sichergestellt werden, dass sich die IP-Adresse des Computers von der IP-Adresse des HDI 256-16 C II unterscheidet. Andernfalls würde es zu einem IP-Konflikt kommen.
  • Page 9 Nach der Änderung der Zugangsdaten werden diese erneut abgefragt. HDI 256-16 C II 192.168.201.136:8160/3508gw Company 1 Zum Bestätigen der Zugangsdaten „Login“ betätigen. Sie werden dann in das Menü „Sys Information“ weitergeleitet. Modulator-Modul Im Auslieferzustand lautet die IP-Adresse des Modulator-Modules 192.168.0.136. Die Adresse des Netzwerkan- schlusses im PC muss an die IP-Adresse des HDI-Modulator-Modules angepasst werden (Subnetzmaske: 255.255.255.0, IP-Adresse: 192.168.0.xxx).

  • Page 10: Gateway-Modul

    5.2 Gateway-Modul 5.2.1 System Topology Nach Bestätigung der Anmeldedaten für das Gateway-Modul wird die folgende Menüansicht angezeigt. HDI 256-16 C Erweiterte System- Einstellungen Nach „Klick“ auf einen Schema eines Menüpunkt, wird das möglichen Systems entsprechende Einstellfenster zur Programmierung oder Prüfung der Parameter geöffnet.

  • Page 11: Media Management

    5.2.3 Media Management Nach Auswahl des Menüpunktes „Media Management“ wird das Einstellfenster zum Upload von TS-Dateien aus lokalen Quellen angezeigt. Diese Programme können dann ebenfalls im Netzwerk verteilt werden. 5.2.4 NIC Management Nach Klick auf den Menüpunkt “NIC Management” wird die Oberfläche zur Festlegung der Wähl- und NIC- Parameter angezeigt.

  • Page 12: Streaming Media

    5.2.5 Streaming Media Protocol Conversion Im Menüpunkt “Protocol Conversion” werden die Parameter für die Protokollkonvertierung festgelegt und Programme von CH1 - 9 hinzugefügt. Am Eingang werden die Protokolle HLS, SRT, HTTP, HTTPS, RTP, UDP, RTSP (RTP over UDP, playload MPEGTS) und am Ausgang HLS, UDP, SRT, RTMP unterstützt. RTMP wird nur unterstützt, wenn das Eingangssignal als H.264 und AAC vorliegt.

  • Page 13: Interrupted Info

    Klicken, um alle ausgewählten Programme zu löschen. Klicken, um Programme durch ziehen des Programmnamens an die gewünschte Position zu sortieren. Distribution Service Im Menüpunkt “Distribution Service” werden die HTTP-Parameter festgelegt. UDP und RTP können direkt in HTTP konvertiert werden. HLS, HTTP und RTSP können nicht direkt in HTTP konvertiert werden. Das Einstellprinzip ist dasselbe wie bei „Protocol Conversion”.

  • Page 14: Adv

    5.2.7 ADV Die ADV-Funktion findet nur bei IPTV-Applikationen Anwendung. Dazu müssen die STBs oder TV-Geräte die Dexin IPTV APP installiert haben. Rolling Subtitles Im Menü „Rolling Subtitles” können Untertitel hinzugefügt und die Untertitelparameter festgelegt werden. Nach dem Absenden werden bei Abspielen von Sendungen fortlaufend Untertitel gemäß der Einstellung angezeigt. Eingabe Infotext Boot images Im Menü...

  • Page 15: More Configuration

    5.2.8 More Configuration System Set Im Menüpunkt „System Set” wird festgelegt von wo die Programme zu den Endgeräten übertragen werden sollen. Ebenso werden der Unicast-Ausgangsport und die ADV-Parameter festgelegt Empfang der Programme aus dem „Protocol Conversion” oder von „HTTP” „eth0” bezieht sich auf den Datenport.
  • Page 16 Client Management Im Menü „Client Management” wird der Download der Dexin APK sowie deren Upload zu den Endgeräten angezeigt. Nach Klick auf „Download APK” wird das Downloadmenü zum Sichern des IPTV-APK-File geöffnet. AUZ Information Im Menü „AUZ Information” werden die Autorisierungen für dieses Gerät angezeigt. Im Menü...

  • Page 17: Sys Information

    5.2.9 Sys Information Im Menüpunkt „System Information” können die Systeminformationen (CPU-Auslastung, CPU-Aufzeichnung, Speicher-Auslastung, Port-Traffic und Speicherkapazitäten) überwacht werden. 5.3 Modulator-Modul 5.3.1 Summary Nach Bestätigung der Anmeldedaten wird die Programmieroberfläche für den DVB-C-Modulator angezeigt, in der ein Überblick über die Systeminformationen angezeigt wird. Nach „Klick“...

  • Page 18: Monitor

    5.3.2 Monitor Input Status Im Menüpunkt “Input Status” wird der IP-Eingang der Ports Data1 und Data 2 überwacht und angezeigt. Dazu muss im Menüpunkt “TS Config” eine Zuweisung der IP-Streams erfolgen, ansonsten findet keine Überwachung statt. Output Status Nach Klicken auf “Output Status” wird das Statusfenster zur Anzeige des Ausgangsstatus der 16 DVB-C- Ausgangskanäle oder der IP-Streams angezeigt.

  • Page 19: Parameters

    5.3.3 Parameters TS Config Im Menü "TS Config" erfolgt die Konfiguration der Ausgangstransportströme. Nach dem Klick auf "Output TS x" wird die Auswahlliste der TS-Ausgangskanäle 1-16 angezeigt. Durch Klicken auf den gewünschten TS-Ausgangskanal wird dieser ausgewählt.  Output TS x: To select output TS channel 1-16 ...
  • Page 20 Kontrolle der Gesamtdatenrate (TS overflow), rot bedeutet, dass die Gesamtdatenrate zu hoch ist, es müssen Programme entsprechend entfernt werden CA-Filterfunktion aktivieren/deaktivieren (Störungen durch Verschlüsselungsfunktion vermeiden) PID-Remapping aktivieren/deaktivieren Aktualisierung der Programminformation am Eingang Aktualisierung der Programminformation am Ausgang Nach Auswahl eines Eingangsprogramms auf dieses Feld klicken, um das jeweilige Programm in den Ausgangsbereich zu übernehmen.
  • Page 21  PID PASSTHRU: Nach klick auf "PID PASSTHRU" wird das Menü zur Eingabe zusätzlicher PIDs geöffnet. In manchen Fällen gibt es PIDs (EPG, NIT, …), die keinem Programm fest zugeordnet werden können, aber am Ausgang unverändert zur Verfügung stehen müssen. können weitere PIDs ausgewählt werden.
  • Page 22 Modulator In diesem Menü erfolgt die Konfiguration der Modulatoren. Es können bis zu 8 Ausgangskanäle im Nachbarkanalbetrieb aktiviert und spezifiziert werden. Hier klicken, um die HF- Ausgangsparameter für Information zu den alle QAM-Kanäle Modulationsparametern für einzustellen alle 16 Ausgangskanäle. Hier klicken, um die HF- Ausgangsparameter für einzelne QAM-Kanäle einzustellen.

  • Page 23: System

    In diesem Menü werden die Parameter In diesem Menü werden die Parameter je für alle IP-Ausgangskanäle eingestellt. IP-Ausgangskanal eingestellt. Nach betätigen des Button „Apply“ werden die im Menü ausgewählten Werte eingestellt. 5.3.4 System Network Im Menü „Network“ wird das Ethernet-Interface für das Management (NMS) des Gerätes via Webbrowser konfiguriert.
  • Page 24 Current UserName Aktuellen Benutzernamen eingeben(Werkseinstellung: admin). Current Password Aktuelles Passwort eingeben(Werkseinstellung: admin). New UserName Neuen Benutzernamen eingeben. New Password Neues Passwort eingeben. Confirm New Password Neues Passwort bestätigen. Nach betätigen des Button „Apply“ werden die im Menü ausgewählten Werte eingestellt. Configuration Im Menü...
  • Page 25 HINWEIS Während des Update-Vorganges das Gerät nicht ausschalten. Das Update bedarf einer längeren Updatezeit, da dieses für mehrere Software-Komponenten durchgeführt wird. ACHTUNG Die Anwahl einer falschen Update-Datei kann Fehlfunktionen im/am Gerät bewirken. Date/Time Das Menü „Date / Time“ ermöglicht die Auswahl einer länderspezifischen Zeitzone sowie die Verbindung zu einem NTP-Server.

  • Page 26: Technische Daten

    6. Technische Daten HDI 256-16 C II 5741714 Artikel-Nr. IPTV-Gateway-Modul CH 1-7(1000 Mbit/s) Ports: IP-Eingang via HTTP/HTTPS, SRT,UDP(SPTS), IP-Eingang RTP(SPTS), RTSP (via UDP, payload: MPEG TS) und HLS TS-Files Upload via Webmanagement IP-Ausgang DATA Port (1000 Mbit/s): IP-Ausgang via HTTP (Unicast), UDP(SPTS, Multicast), SRT, HLS und RTMP (Programmquelle H.264 und AAC-Encoding)
  • Page 27 Umgebungsanforderungen Bereich Anforderung Werden Racks in einer Halle montiert, so sollte der Abstand zueinander 1,2 bis Hallenraum 1,5 m betragen und der Abstand zur Wand sollte nicht weniger wie 0,8 m sein. Elektrisch isoliert, staubfrei 10  Volumenwiderstand des geerdeten antistatischen Materials: 1X10 …1X10 ，...
  • Page 28 Contents 1. Mounting and safety instructions 2. Product overview Description Key features Block diagram 3. Housing and connections Front view Rear view 4. Installation guide Scope of delivery Preparation for installation 4.2.1 Installation flow chart and wiring 5. Network management system (NMS) Login Operation Gateway module ______________________________________________________ 36...

  • Page 29: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 30 Raccolta carta Raccolta plastica § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions GENERAL INFORMATION ON THE OPERATING INSTRUCTIONS  All parameter data are examples only.

  • Page 31: Product Overview

    HTTP, UDP, HLS, SRT and RTMP protocol. The other is modulator module which supports IP in and IP out and DVB-C RF out, and it can receive gateway source directly. So HDI 256-16 C II achieves IP (HTTP, HTTPS, SRT, UDP, RTP, RTSP and HLS) in to RF out in one box.

  • Page 32: Housing And Connections

    3. Housing and connections 3.1 Front view 4 5 6 7 NMS port modulator; CA data port IP input (max. 128 IP in) Power indicators modulator Reserved port USB port Power indicators IP gateway IP output CH1…CH9 IP inputs; unicast outputs; CH 1 = NMS port IP gateway Reserved buttons 3.2 Rear view 10 Grounding connection...

  • Page 33: Installation Guide

    4. Installation guide 4.1 Scope of delivery 1 x HDI 256-16 C II IP Gateway/Modulator 1 x Quick start guide 1 x Mounting and safety instructions 1 x Power cord 1 x Grounding cable 4.2 Preparation for installation Please observe the following procedure and notes during installation.

  • Page 34: Network Management System (Nms)

    Users can only control and set the configuration in computer by connecting the device to web NMS Port. User should ensure that the computer’s IP address is different from the HDI 256-16 C II’s IP address; otherwise, it would cause IP conflict 5.1 Login...
  • Page 35 After changing your access data, you will be asked for it again. HDI 256-16 C II 192.168.201.136:8160/3508gw Company 1 To confirm your access data, click “Login”. You will then be redirected to the “Sys Information” menu. Modulator module By default, the modulator module has the IP address 192.168.0.136. Therefore, the IP address 192.168.0.xxx must be assigned to the PC.

  • Page 36: Operation Gateway Module

    5.2 Operation Gateway module 5.2.1 System Topology After confirming the login data for the gateway module, the following menu view will be displayed. HDI 256-16 C Advanced system settings Schematic diagram of system connection User can click any item here to enter the corresponding interface to check information or set...

  • Page 37: Media Management

    5.2.3 Media Management Clicking “Media Management”, it displays the interface where users can upload TS files from local sources for distributing programs 5.2.4 NIC Management From the menu on left side of the webpage, clicking “NIC Management”, it displays the interface where users can set the dialling and NIC parameters.
  • Page 38 Click to display the stream information of the program Click to preview programs Click to edit programs Click to delete programs Click to start/stop/stop all the program distribution ATTENTION! The transmission only starts after pressing the “start distribution” button. Click box in front of program number, and then click it to batch programs information as below box. “Keep”...

  • Page 39: Interrupted Info

    Distribution Service Clicking “Distribution Service”, it displays the interface where users can set the HTTP parameters. HLS, HTTP and RTSP can’t be converted into HTTP directly, but UDP and RTP can be converted into HTTP. The setting principle is same as “Protocol Conversion”. Note: If users want to IP out over HTTP, they need to convert HLS/HTTP/RTSP into UDP/RTP, and then converting UDP/RTP into HTTP.

  • Page 40: More Configuration

    Boot images Clicking “Boot Images”, it displays the interface where users can add boot images. Click “Add” and then upload it. After submitting, boot images will appear when starting Dexin IPTV APK. 5.2.8 More Configuration System Set Clicking “System Set”, it displays the interface where users can select client protocol and Unicast output port, and set ADV parameters.
  • Page 41 Streaming Media Setting Clicking “Streaming Media Setting”, it displays the interface where users can set streaming media parameters. Setting the parameters for the HLS output protocol Client Management Clicking “Client Management”, it displays the interface where users can download APK from this module and then upload it to STB and TV.

  • Page 42: Sys Information

    The “Log” menu shows all Log data. 5.2.9 Sys Information Clicking “System Information”, it displays the interface where users can check the system information such as CPU usage rate, CPU usage record and so on.

  • Page 43: Operation Modulator Module

    5.3 Operation Modulator module 5.3.1 Summary After confirming the login data, the summary interface for DVB-C modulator will be displayed, where users have an overview of system information. User can click any item here to enter the corresponding interface to check information or set the parameters.

  • Page 44: Parameters

    AC Checked After clicking “AC Checked”, the status window for monitoring the access criteria per encrypted channel will be displayed. 5.3.3 Parameters TS Config After clicking on "TS Config" the interface for configuration the output TS parameters will be displayed. By clicking on the triangle symbol next to "Output TS x", the selection list of TS output channels 1-6 is displayed.

  • Page 45: Program Modification

     Stream Select: After clicking on "Stream Select", a menu for selecting and setting the programs to be muxed will be displayed. Input TS Output TS Setting area Setting of the input IP address Setting "Input and Output area" using the control panels in the “Setting area”. To add input channel which come from Data1or Data 2 or Data/Module (Gateway module) To edit the input channel To delete the input channel...
  • Page 46  General: Click on "General" in the upper menu bar. The TS parameters (Stream, NIT, TDT/TOT, VCT, IPTV Sync, TS Sync) for each output channel can be set. To activate, please press the button, then the following menu window opens and all necessary settings can be made.
  • Page 47 Scrambler The scrambler is configured in this menu. Up to 6 scrambling systems can be activated and specified. The scramblers are connected (supporting standard scrambling systems according to ETR289, ETSI 101 197, ETSI 103 197) via a switch to the modulator NMS port. Selection output channel Selection CAS system Setting of the CAS data...
  • Page 48 Dialog box as follow where users can set all Dialog box as follow where users can set RF channel configuration. corresponding RF channel configuration. After the settings have been made, apply them by clicking on “Apply”. IP Stream The HDI 256-16 C supports TS output in IP format (16*MPTS) via the data interface. In the selection bar on the left, click on "IP stream"...

  • Page 49: System

    5.3.4 System Network After clicking on "Network", the input mask to enter the network parameters is displayed. IP parameters to management the device and the CAS IP parameters for DATA port 1 (rear) IP parameters for DATA port 2 (rear) IP parameters for DATA (front) After the settings have been made, apply them by clicking on “Apply”.
  • Page 50 Configuration In the menu “Configuration“ 5 selection buttons are provided, “Save“, “Restore“, “Factory Set“, “Backup“ and “Load“. Select function “Save“ By pressing the “Save“ button, all settings in the device are stored permanently. NOTE If the button "Save" has not been pressed, all settings will be lost during a reboot or when the device is switched off! “Restore“...
  • Page 51 Date/Time In the menu “Date / Time“, the selection of the country specific time zone and the connection to a NTP server can be done. In the case of a NTP server, the URL of the server must be specified. For this, the "IP settings" must be correct and the device must be able to access the server to get the correct time.

  • Page 52: Technical Data

    6. Technical data Typ / Type HDI 256-16 C II 5741714 Artikel-Nr. / Article no. IPTV gateway module Input IP input thru CH 1-9(1000M) over HTTP, HTTPS, SRT, UDP(SPTS), RTP(SPTS), RTSP (over UDP, payload: MPEG TS) and HLS TS files uploading through Web management...
  • Page 53 Environment Requirement Item Requirement When user installs machine frame array in one machine hall, the distance Machine Hall Space between 2 rows of machine frames should be 1.2…1.5 m and the distance against wall should be no less than 0.8 m. Electric Isolation, Dust Free 10 ...
  • Page 54 Notizen/Notes...
  • Page 55 Notizen/Notes...
  • Page 56 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 77 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
