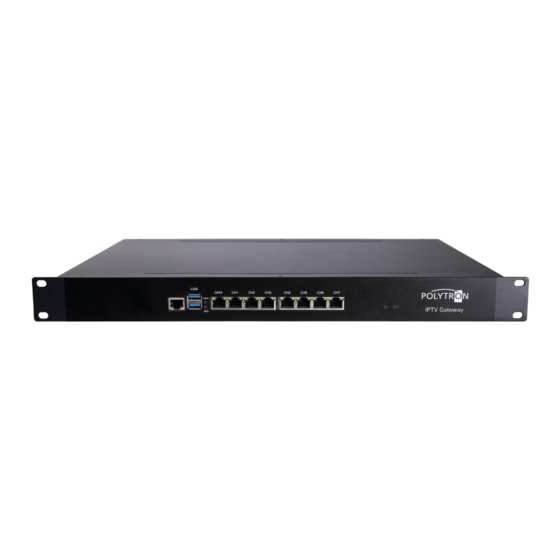

HDI 8-8 IP
IP Gateway
IP in IP
Bedienungsanleitung
User Manual
0902803

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDI 8-8 IP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Polytron HDI 8-8 IP

Summary of Contents for Polytron HDI 8-8 IP

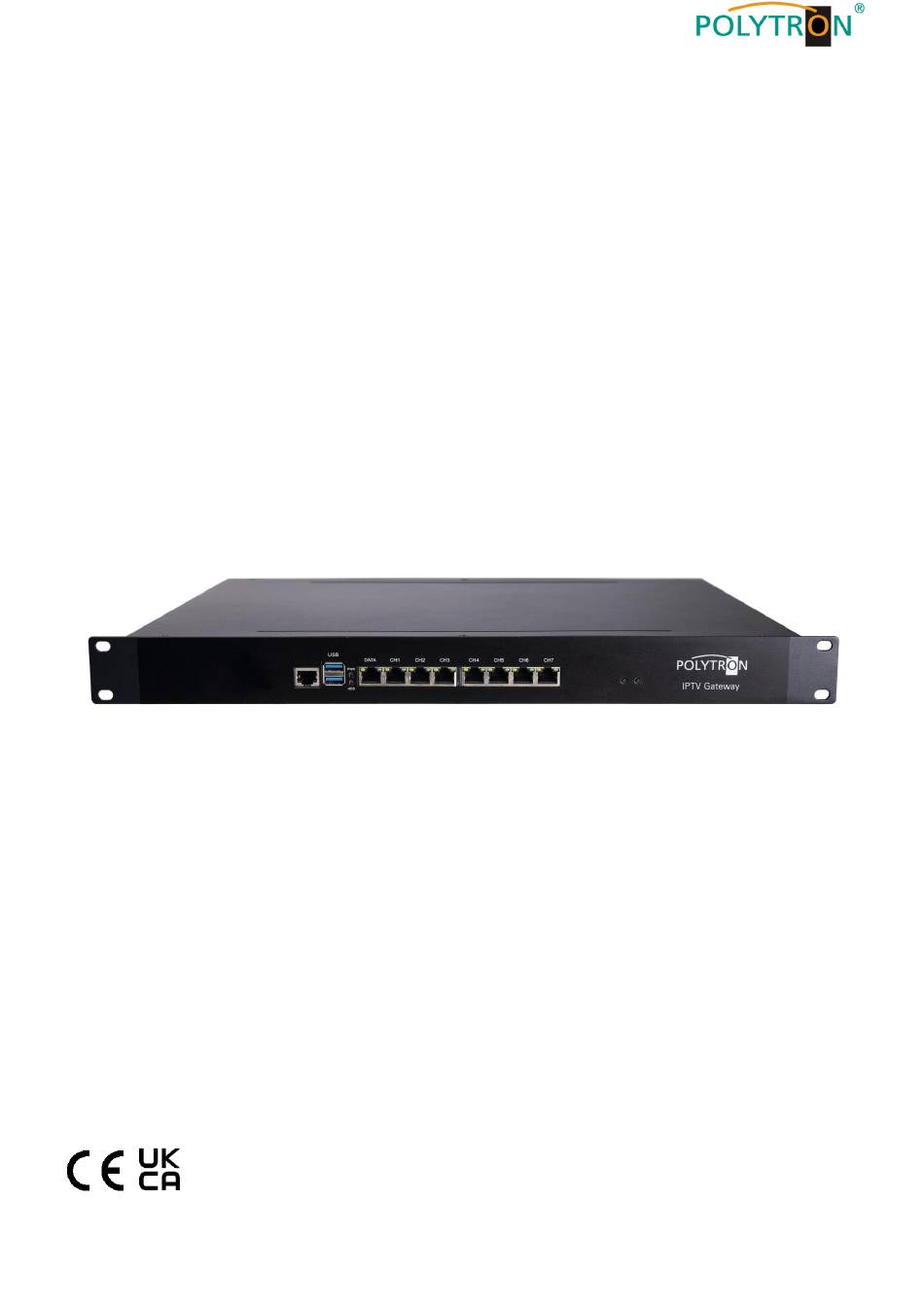

  • Page 1 HDI 8-8 IP IP Gateway IP in IP Bedienungsanleitung User Manual 0902803...

  • Page 2: Table Of Contents

    Inhalt 1. Montage- und Sicherheitshinweise ________________________________________________ 3 Produktübersicht _________________________________________________________________ 5 Beschreibung ________________________________________________________________ 5 Merkmale ___________________________________________________________________ 5 Blockschaltbild _______________________________________________________________ 5 Funktions- und Bedienelemente _____________________________________________________ 6 Frontansicht _________________________________________________________________ 6 Rückansicht _________________________________________________________________ 6 Installationsanleitung ______________________________________________________________ 6 Lieferumfang _________________________________________________________________ 6 Vorbereitung der Installation _____________________________________________________ 6 4.2.1 Installationsablauf und Verkabelung ___________________________________________ 7 Netzwerk-Management-System (NMS) ________________________________________________ 8 Login _______________________________________________________________________ 8...

  • Page 3: Montage- Und Sicherheitshinweise

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Elektronikschrott einer geordneten Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

  • Page 5: Produktübersicht

    2. Produkt Übersicht 2.1 Beschreibung Das HDI 8-8 IP IPTV Gateway ist ein hochintegriertes Gerät, welches ein IP Gateway und einen IPTV Server in einem Gerät kombiniert. Es wird für Protokollkonvertierungs- und Streaming-Media Anwendungen genutzt und konvertiert den IP Stream von HTTP, UDP, RTP, RTSP und HLS in HTTP, UDP, HLS und RTMP Protokoll.

  • Page 6: Funktions- Und Bedienelemente

    3.2 Rückansicht Erdungsanschluss Netzanschluss / Netzschalter / Netzsicherung VGA-Port Monitor 4. Installationsanleitung 4.1 Lieferumfang 1 x HDI 8-8 IP IPTV Gateway 1 x Kurzanleitung 1 x Montage- und Sicherheitshinweise 1 x Netzanschlusskabel 1 x Erdungskabel 4.2 Vorbereitung der Installation Bei der Installation sind die folgenden Vorgehensweisen und Hinweise zu beachten.

  • Page 7: Installationsablauf Und Verkabelung

    4.2.1 Installationsablauf und Verkabelung Gerät im Installations- Installation Anschluss Anschluss Programmier- Arbeitszustand ort definieren des Gerätes Signalkabel Erdungs- und ung und Netzanschluss Sicherung -kabel Parameter Vor Anschluss des Netzkabels am Gateway müssen der Netzschalter in der Stellung “OFF” geschalten Achtung: und die Eingangs- und Ausgangssignalleitungen angeschlossen werden.

  • Page 8: Netzwerk-Management-System (Nms)

    5. Netzwerk-Management-System (NMS) Das HDI 8-8 IP Gateway wird via Web-NMS-Port programmiert und überwacht. Es muss sichergestellt werden, dass sich die IP-Adresse des Computers von der IP-Adresse des HDI 8-8 IP unterscheidet. Andernfalls würde es zu einem IP-Konflikt kommen. 5.1 Login Verbindung zwischen PC/Notebook und NMS-Buchse des Gateway mittels eines Standard-Netzwerkkabels herstellen.

  • Page 9: Gateway-Modul

    5.2 Gateway-Modul 5.2.1 System Topology Nach Bestätigung der Anmeldedaten für das Gateway-Modul wird die folgende Menüansicht angezeigt. Erweiterte System- Einstellungen Nach „Klick“ auf einen Schema des Systems Menüpunkt, wird das entsprechende Einstellfenster zur Programmierung oder Prüfung der Parameter geöffnet. Hinweis Die Haupt-Einstellungen für die IPTV-Gateway-Funktion können über die Reiter „NIC-Verwaltung“...

  • Page 10: Streaming Media

    5.2.4 Streaming Media NIC Management Nach Klick auf den Menüpunkt “NIC Management” wird die Oberfläche zur Festlegung der Wähl- und NIC- Parameter angezeigt. (Wenn die Wählfunktion genutzt werden soll, dann wenden Sie sich an den örtlichen Betreiber.) Nummer 1-8 bezieht sich auf die 8 Datenports.
  • Page 11 Klicken, um die Vorlage zur Eingabe der Programminformationen und zum Batch-Import/Export von Programmen herunterzuladen. Klicken, um Programme hinzuzufügen und Programminformationen (nachfolgendes Fenster) zu bearbeiten. Klicken, um alle ausgewählten Programme zu löschen. Klicken, um Programme durch ziehen des Programmnamens an die gewünschte Position zu sortieren. HTTP Im Menüpunkt “HTTP”...

  • Page 12: Interrupted Info

    Cluster Hinweis: Nicht zur Programmierung von Standardanwendungen erforderlich, nur für spezielle Anwendungen! 5.2.5 Interrupted Info In diesem Menü können gewünschte „Programmunterbrechungen“ programmiert werden. Bei Aktivierung wird der Ausgang auf Sonderinformationen, etc. umgeschaltet. 5.2.6 ADV Die ADV-Funktion findet nur bei IPTV-Applikationen Anwendung. Dazu müssen die STBs oder TV-Geräte die Dexin IPTV APP installiert haben.

  • Page 13: More Configuration

    5.2.7 More Configuration System Set Im Menüpunkt „System Set” wird festgelegt von wo die Programme zu den Endgeräten übertragen werden sollen. Ebenso werden der Unicast-Ausgangsport und die ADV-Parameter festgelegt. Empfang der Programme aus dem „Protocol conversion” oder von „HTTP” „eth0” bezieht sich auf den Datenport.
  • Page 14 Client Management Im Menü „Client Management” wird der Download der Dexin APK sowie deren Upload zu den Endgeräten angezeigt. Nach Klick auf „Download APK” wird das Downloadmenü zum Sichern des IPTV-APK-File geöffnet. AUZ Information Im Menü „AUZ Information” werden die Autorisierungen für dieses Gerät angezeigt.

  • Page 15: Sys Information

    5.2.8 Sys Information Im Menüpunkt „System Information” können die Systeminformationen (CPU-Auslastung, CPU-Aufzeichnung, Speicher-Auslastung, Port-Traffic und Speicherkapazitäten) überwacht werden.

  • Page 16: Technische Daten

    6. Technische Daten HDI 8-8 IP 5741710 Artikelnummer IPTV Gateway-Modul IP-Eingang CH 1-7(1000 Mbit/s) Ports: IP-Eingang via HTTP, UDP(SPTS), RTP(SPTS), RTSP (via UDP, payload: MPEG TS) und HLS TS-Files Upload via Webmanagement DATA Port (1000 Mbit/s): IP-Ausgang via HTTP (Unicast), UDP(SPTS, Multicast) IP-Ausgang HLS und RTMP (Programmquelle H.264 und AAC-Encoding)
  • Page 17 Content Mounting and Safety instructions ____________________________________________________ 18 Product overview _________________________________________________________________ 20 Description __________________________________________________________________ 20 Key features _________________________________________________________________ 20 Block diagram ________________________________________________________________ 20 Housing and connections __________________________________________________________ 21 Front view ___________________________________________________________________ 21 Rear view ___________________________________________________________________ 21 Installation guide _________________________________________________________________ 21 Scope of delivery _____________________________________________________________ 21 Preparation for installation ______________________________________________________ 21 4.2.1 Installation flow chart and wiring ______________________________________________ 22 Network management system (NMS) _________________________________________________ 23...

  • Page 18: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 19 In compliance with the following requirements: WEEE Directive (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italy Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions...

  • Page 20: Product Overview

    2.1 Description The HDI 8-8 IP IPTV gateway is a high integration device which is combined with IP gateway and IPTV server in one unit. It is used for the protocol conversion scenarios and streaming media distribution scenarios and it can convert the network IP stream over HTTP, UDP, RTP, RTSP and HLS into HTTP, UDP, HLS and RTMP protocol.

  • Page 21: Housing And Connections

    Mains switch / mains fuse / mains connection VGA port monitor 4. Installation guide 4.1 Scope of delivery 1 x HDI 8-8 IP IPTV Gateway 1 x Quick start guide 1 x Mounting and safety instructions 1 x Power cord 1 x Grounding cable 4.2 Preparation for installation...

  • Page 22: Installation Flow Chart And Wiring

    4.2.1 Installation flow and wiring Running Define usage Installing the Connecting Connecting Set and safe device site device the grounding signal parameters cable (s) and power cable Before connecting the power cord to the gateway, the power switch should be set to the “OFF” Caution: position.

  • Page 23: Network Management System (Nms)

    5. Network management system (NMS) The HDI 8-8 IP can only be controlled and set by connecting the device to web NMS port. User should ensure that the computer’s IP address is different from the HDI 8-8 IP’s IP address; otherwise, it would cause IP conflict.

  • Page 24: Streaming Media

    NOTE The main settings for the IPTV Gateway function can be done via the tabs “NIC Management” and “Protocol Conversion”. 5.2.2 Terminal After clicking “Terminal” on left side menu a list with connected end point devices (IPTV set top boxes) will be displayed and monitored.
  • Page 25 Protocol Conversion Clicking “Protocol Conversion”, it displays the interface where users can set protocol conversion parameters and add programs from CH1-7. Input protocol supports HLS, HTTP, RTP, UDP, RTSP (RTP over UDP, playload MPEGTS). Output supports HLS, UDP, RTMP (RTMP is only supported when input sources are H.264 and AAC encoding.) Output address can’t be changed when selecting HLS as output protocol.

  • Page 26: Interrupted Info

    Click to sort programs manually by dragging program’s name HTTP Clicking “HTTP”, it displays the interface where users can set the HTTP parameters. HLS, HTTP and RTSP can’t be converted into HTTP directly, but UDP and RTP can be converted into HTTP. The setting principle is same as “Protocol Conversion”.

  • Page 27: Adv

    5.2.6 ADV ADV function is only applicable to IP out application and the STB and TV must be installed Dexin IPTV APK. Rolling Subtitles Clicking “Rolling Subtitles”, it displays the interface where users can add rolling subtitles and set subtitles’ parameters.

  • Page 28: More Configuration

    5.2.7 More Configuration System Set Clicking “System Set”, it displays the interface where users can select client protocol and Unicast output port, and set ADV parameters. Receiving programs from “Protocol conversion” or “HTTP” “eth0” refers to Data port. “eth1-7” refer to CH1~7. Users can choose Unicast output port.
  • Page 29 Client Management Clicking “Client Management”, it displays the interface where users can download APK from this module and then upload it to STB and TV. Clicking “Download APK”, it will open the download menu to save IPTV APK file. AUZ Information Clicking “AUZ Information”, it displays the interface where users can check the authorization information.

  • Page 30: Sys Information

    5.2.8 Sys Information Clicking “System Information”, it displays the interface where users can check the system information such as CPU usage rate, CPU usage record and so on.

  • Page 31: Technical Data

    6. Technical data Type HDI 8-8 IP 5741710 Article no. IPTV gateway module CH 1-7(1000 Mbit/s) ports: IP input over HTTP, UDP(SPTS), RTP(SPTS), RTSP Input (over UDP, payload: MPEG TS) and HLS TS files uploading through Web management IP output DATA port (1000 Mbit/s): IP out over HTTP (Unicast), UDP(SPTS, Multicast) HLS and RTMP (Program source should be H.264 and AAC encoding)
  • Page 32 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
