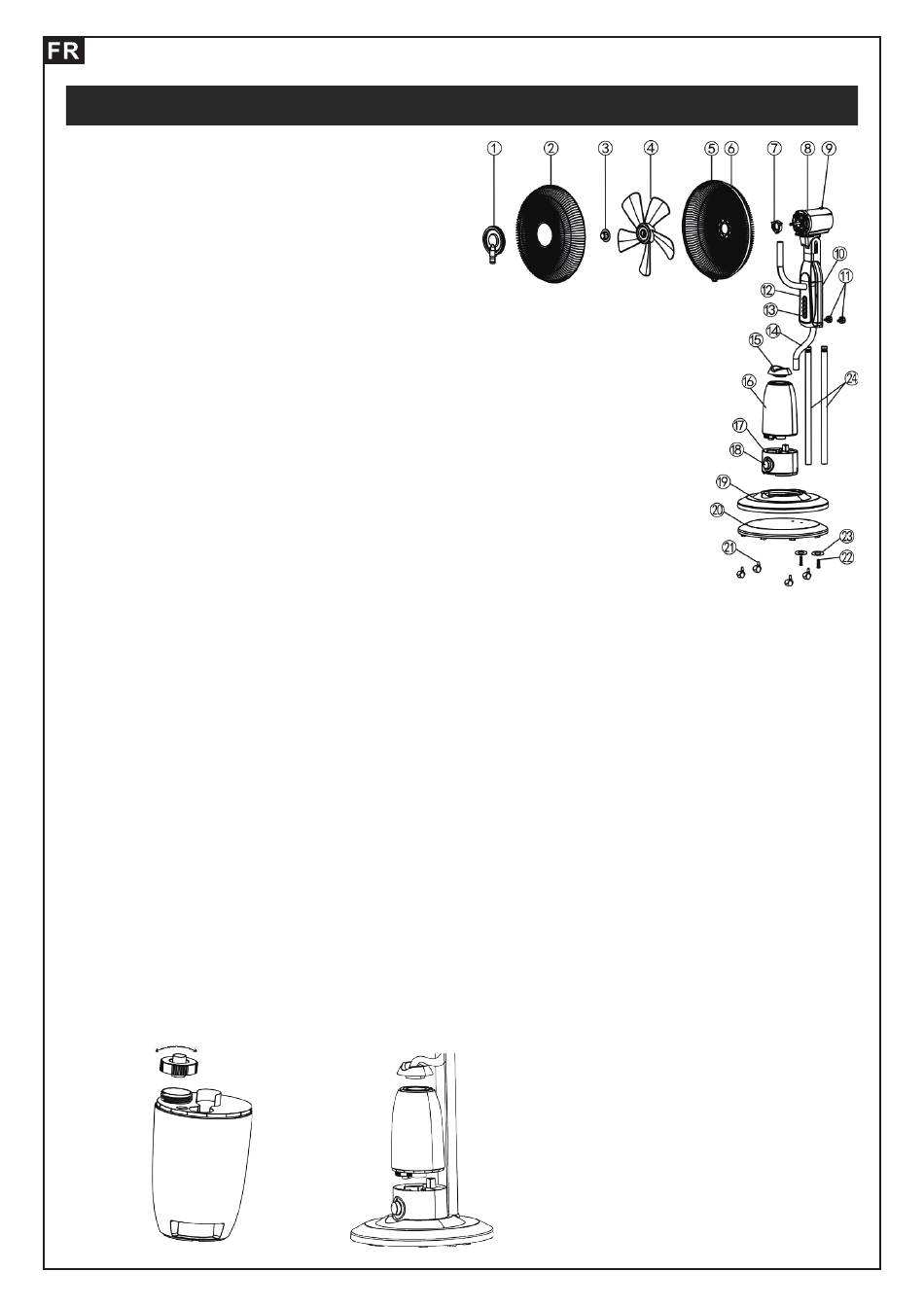

Technical information
1. Plaque de brumisation
2. Grille avant
3. Contre-écrou de lame
4. Lame
5. Grille arrière
6. Anneau de grille
7. Ecrou de blocage pour grille
8. Coque moteur
9. Bouton d'oscillation
10. Coque arrière
11. Écrou
12. Panneau
13. Commutateur
14. Tube de brumisation
15. Capuchon supérieur
16. Réservoir d'eau
17. Support de réservoir
Instructions for use
1. Insérez le tube de soutien (24) dans la base (19), et serrez-le par la vis (16) et le
joint (23).
2. Insérez le corps principal dans le tube de soutien (24), et serrez-le par l'écrou(11).
3. Insérez les 4 roues (21) dans le caoutchouc de poids (20).
4. Placez la grille arrière (5) sur la coque moteur (8), et serrez l'écrou de blocage de la grille
(7) sur le couvercle du moteur. Insérez la lame (4) sur l'arbre du moteur et serrez -le par le
contre-écrou de lame (3).
5. Fixez la plaque de brumisation (1) sur la grille avant (2) et serrez-la à l'aide des vis de
blocage de la plaque de brumisation.
6. Connectez la grille avant (2) et la grille arrière (5) à l'aide de l'anneau de grille(6), et
serrez-la à l'aide du contre-écrou de la grille.
7. Insérer le tube de brumisation (14), connectez-le à la plaque de brumisation (1).
Remplissez le réservoir d'eau :
Dévissez le couvercle de la vanne pour ouvrir le réservoir dans le sens anti-horaire,
•
remplissez le réservoir d'eau froide et propre en veillant à ne pas le surcharger.
Pour fermer le réservoir, visser le couvercle de la vanne en le tournant dans le sens
•
horaire.
Desserrer serrer
18. Bouton
19. Base
20. Caoutchouc de poids
21. Roues
22. Vis
23. Joint
24. Tube de soutien
