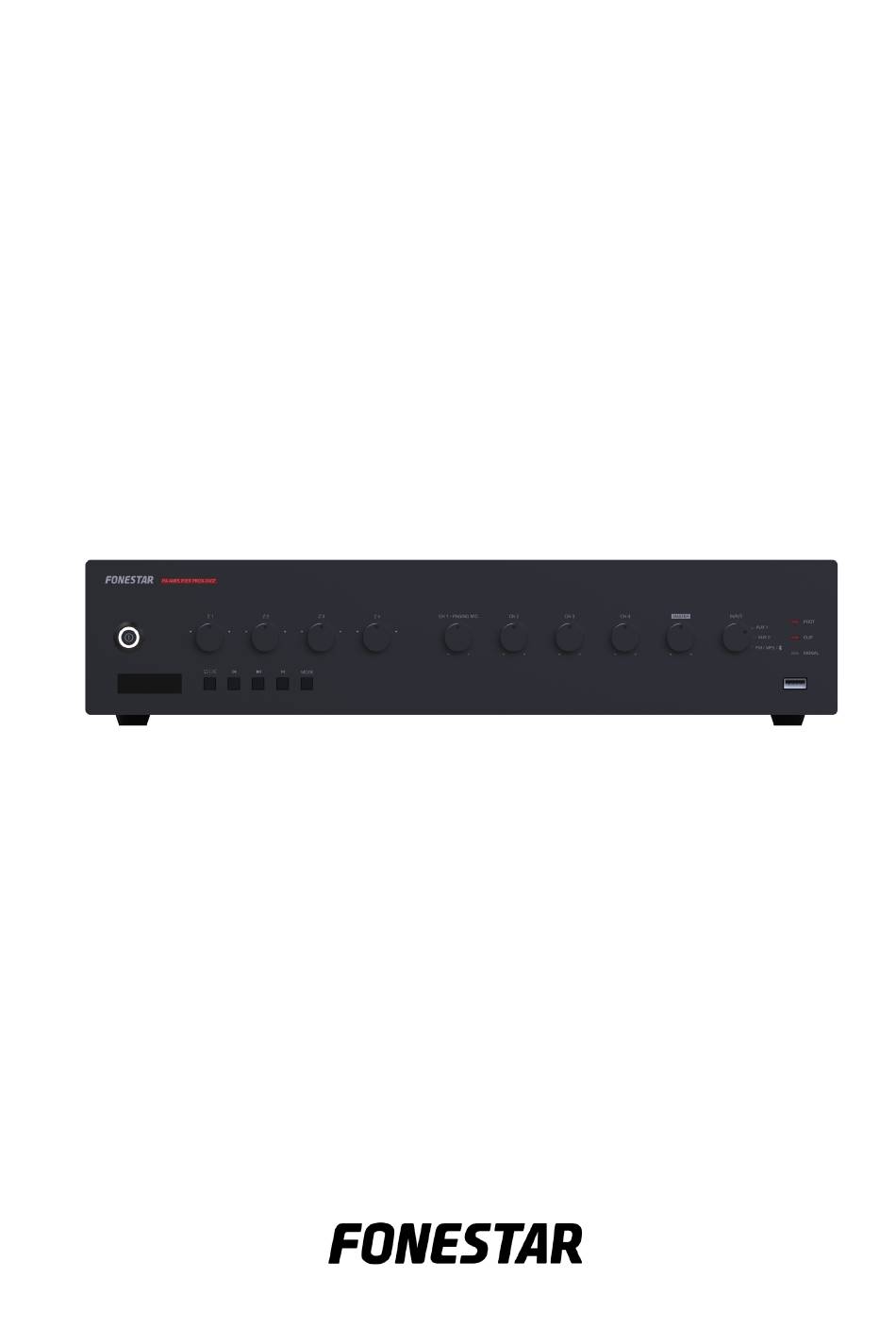

- Page 1 PROX-240Z BLUETOOTH /USB/FM PA AND ZONE PA AMPLIFIER ® AMPLIFICADOR DE MEGAFONÍA BLUETOOTH /USB/FM Y ZONAS ® AMPLIFICATEUR PUBLIC ADDRESS BLUETOOTH /USB/FM ET ZONES ® AMPLIFICADOR DE MEGAFONIA BLUETOOTH /USB/FM E ZONAS ® INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
-
Page 2: Controls And Functions
DESCRIPTION Distributed audio for PA installations with 100 speakers, also with low impedance output. Versatile player for background music. It has 4 zone outputs with volume control for different music levels per zone. User-friendly operation and a modern, discreet design. CONTROLS AND FUNCTIONS FRONT PANEL 3 4 5 6 7... -
Page 3: Rear Panel
3 4 5 6 7 12 131415 REAR PANEL 14 15 VOICE PRIORITY (VOX) 1. EMERGENCY 2. REMOTE MUTE 3. CH 1 4. CH 2 | CH 3 | CH 4 5. AUX | PLAYER EMERG. REMOTE MUTE INPUT (100 V LINE) ~230 V AC, 50/60 Hz, FUSE: T4 A ~115 V AC, 50/60 Hz, FUSE: T8 A POWER CONSUMPTION: 480 W... -
Page 4: Basic Operation
Before connecting to other equipment, be aware of the conditions required in a HIGH IMPEDANCE (100 V) and LOW IMPEDANCE installation. More information can be found at: fonestar.com/downloads/install_fonestar_en.pdf Check that the volume and gain controls are at minimum, connect the amplifier to power. -
Page 5: Input Priority
INPUT PRIORITY The EMERGENCY INPUT has the highest priority and attenuates all other inputs when it has a signal. The REMOTE MUTE input attenuates all inputs except the EMERGENCY INPUT when a contact closure/ opening of its terminals is performed, as configured. The CH 1 input has priority over the inputs CH 2, CH 3, CH 4, AUX 1 and AUX 2 and the player. -
Page 6: Block Diagram
BLOCK DIAGRAM SIMPLIFIED EU DECLARATION OF CONFORMITY FONESTAR SISTEMAS S.A. hereby declares that the BLUETOOTH/USB/FM PA and zone PA amplifier PROX-240Z The complete text of the EU Declaration of Conformity is available at the following internet address: fonestar.com/PROX-240Z - 6 -... -
Page 7: Technical Specifications
TECHNICAL SPECIFICATIONS PROX-240Z FEATURES Public Address Amplifier Bluetooth/USB/FM player Microphone inputs with mix, gain and priority level control Input priorities by signal level Tone controls 100 V and 4 Ω outputs 4 output zones with volume control and Off POWER... - Page 8 DESCRIPCIÓN Audio distribuido para instalaciones de megafonía con altavoces de 100 V, también con salida de baja impedancia. Versátil reproductor para música ambiente. Tiene 4 salidas de zona con control de volumen para diferentes niveles de música por zona. Fácil manejo para el usuario y un diseño actual y discreto. CONTROLES Y FUNCIONES PANEL FRONTAL 3 4 5 6 7...
-
Page 9: Panel Posterior
3 4 5 6 7 12 131415 PANEL POSTERIOR 14 15 VOICE PRIORITY (VOX) 1. EMERGENCY 2. REMOTE MUTE 3. CH 1 4. CH 2 | CH 3 | CH 4 5. AUX | PLAYER EMERG. REMOTE MUTE INPUT (100 V LINE) ~230 V AC, 50/60 Hz, FUSE: T4 A ~115 V AC, 50/60 Hz, FUSE: T8 A POWER CONSUMPTION: 480 W... -
Page 10: Funcionamiento Básico
ALTA IMPEDANCIA (100 V) y BAJA IMPEDANCIA. Puede encontrar más información en: fonestar.com/downloads/install_fonestar_es.pdf Revise que los controles de volumen y ganancia están al mínimo, conecte el amplificador a la alimentación. - Page 11 PRIORIDAD DE LAS ENTRADAS La entrada de EMERGENCY INPUT tiene la máxima prioridad atenuando el resto de entradas cuando esta tenga señal. La entrada REMOTE MUTE atenúa todas las entradas excepto la entrada EMERGENCY INPUT cuando se realiza un cierre/apertura de contactos de sus terminales, según esté configurado. La entrada CH 1 tiene prioridad sobre las entradas CH 2, CH 3, CH 4, AUX 1 y AUX 2 y el reproductor.
-
Page 12: Diagrama De Bloques
DIAGRAMA DE BLOQUES DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA Por la presente, FONESTAR SISTEMAS S.A. declara que el amplificador de megafonía BLUETOOTH/USB/FM y zonas PROX-240Z es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente: fonestar.com/PROX-240Z... -
Page 13: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS PROX-240Z CARACTERÍSTICAS Amplificador de megafonía Reproductor Bluetooth/USB/FM Entradas de micrófono con control de mezcla, ganancia y nivel de prioridad Prioridades de entradas por nivel de señal Controles de tono Salidas de 100 V y 4 Ω 4 zonas de salida con control de volumen y Off... -
Page 14: Contrôles Et Fonctions
DESCRIPTION Audio distribué pour les installations de sonorisation avec des haut-parleurs de 100 V, également avec une sortie basse impédance. Lecteur polyvalent pour la musique d’ambiance. Il dispose de 4 sorties de zone avec contrôle du volume pour différents niveaux de musique par zone. Un fonctionnement simple et un design moderne et discret. -
Page 15: Panneau Arrière
3 4 5 6 7 12 131415 PANNEAU ARRIÈRE 14 15 VOICE PRIORITY (VOX) 1. EMERGENCY 2. REMOTE MUTE 3. CH 1 4. CH 2 | CH 3 | CH 4 5. AUX | PLAYER EMERG. REMOTE MUTE INPUT (100 V LINE) ~230 V AC, 50/60 Hz, FUSE: T4 A ~115 V AC, 50/60 Hz, FUSE: T8 A POWER CONSUMPTION: 480 W... -
Page 16: Fonctionnement De Base
Avant de raccorder d’autres équipements, veuillez noter les conditions requises pour une installation à HAUTE IMPÉDANCE (100 V) et BASSE IMPÉDANCE. Pour plus d’information : fonestar.com/downloads/install_fonestar_fr.pdf Vérifiez que les commandes de volume et de gain sont réglées au minimum, connectez l’amplificateur à l’alimentation électrique. - Page 17 PRIORITÉ DES ENTRÉES L'entrée EMERGENCY INPUT a la priorité la plus élevée et atténue toutes les autres entrées lorsqu'elle reçoit un signal. L'entrée REMOTE MUTE atténue toutes les entrées à l'exception de l'ENTRÉE D'URGENCE lorsqu'une fermeture/ouverture de contact de ses bornes est effectuée, selon la configuration. L'entrée CH 1 est prioritaire sur les entrées CH 2, CH 3, CH 4, AUX 1 et AUX 2 et sur le lecteur.
-
Page 18: Schéma De Blocs
SCHÉMA DE BLOCS DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE FONESTAR SISTEMAS S.A. déclare par la présente que l’amplificateur stéréo BLUETOOTH/USB/FM et zones PROX-240Z est conforme à la Directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l’UE peut être consulté sur le site web suivant : fonestar.com/PROX-240Z... -
Page 19: Caractéristiques
ESPECIFICACIONES TÉCNICAS PROX-240Z CARACTÉRISTIQUES Amplificateur de sonorisation Reproducteur Bluetooth/USB/FM Entrées de microphone avec contrôle du mixage, du gain et du niveau de priorité Priorités d’entrées par niveau de signal Contrôles de tonalité Sorties 100 V et 4 Ω 4 zones de sortie avec contrôle du volume et Off... -
Page 20: Controlos E Funções
DESCRIÇÃO Áudio distribuído para instalações de megafonia com colunas de 100 V, também com saída de baixa impedância. Reprodutor versátil para música ambiente. Tem 4 saídas de zonas com controlo de volume para diferentes níveis de música por zona. Utilização fácil para o utilizador e um design atual e discreto. CONTROLOS E FUNÇÕES PAINEL FRONTAL 3 4 5 6 7... -
Page 21: Painel Posterior
3 4 5 6 7 12 131415 PAINEL POSTERIOR 14 15 VOICE PRIORITY (VOX) 1. EMERGENCY 2. REMOTE MUTE 3. CH 1 4. CH 2 | CH 3 | CH 4 5. AUX | PLAYER EMERG. REMOTE MUTE INPUT (100 V LINE) ~230 V AC, 50/60 Hz, FUSE: T4 A ~115 V AC, 50/60 Hz, FUSE: T8 A POWER CONSUMPTION: 480 W... -
Page 22: Funcionamento Básico
ALTA IMPEDÂNCIA (100 V) e BAIXA IMPEDÂNCIA. Pode encontrar mais informação em: fonestar.com/downloads/install_fonestar_pt.pdf Confirme que os controlos de volume e ganho estão no mínimo e ligue o amplificador à alimentação. - Page 23 PRIORIDADE DAS ENTRADAS A entrada EMERGENCY INPUT tem a prioridade mais elevada e atenua as outras entradas quando tem um sinal. o sinal está presente. A entrada REMOTE MUTE atenua todas as entradas, exceto a EMERGENCY INPUT, quando é efectuado um fecho/abertura de contacto dos seus terminais, conforme configurado.
- Page 24 DIAGRAMA DE BLOCOS DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA A abaixo assinada, FONESTAR SISTEMAS S.A. declara que o amplificador de megafonia BLUETOOTH/USB/FM e zonas PROX-240Z está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: fonestar.com/PROX-240Z...
-
Page 25: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS PROX-240Z CARACTERÍSTICAS Amplificador de megafonia Reprodutor Bluetooth/USB/FM Entradas de microfone com controlo de mistura, ganho e nível de prioridade Prioridades de entradas por nível de sinal Controlos de tom. Saídas de 100 V e 4 Ω 4 zonas de saída com controlo de volume e Off POTÊNCIA... - Page 28 www.fonestar.com...
