KIOUR FSD3 Manual

THERMOSTAAT KOELVAK - VRIESVAK
Model RN5+ (tevens COMPATIBEL met RN2 / RN3 / RN4 / RN4+ / RN5)
LET OP Firmware V4.1
Lees deze instructies voor de installatie en het gebruik van dit apparaat zorgvuldig door en bewaar ze voor toekomstig gebruik. Voer de installatie en de elektrische
bedrading zorgvuldig uit. Gebruik het apparaat alleen op de in dit document beschreven wijze en gebruik het apparaat zelf niet als veiligheidsvoorziening. Koppel vóór
alle onderhoudswerkzaamheden de stroomvoorziening van het apparaat los.
of aan een luchtvochtigheid hoger dan 80%.
apparatuur.
BESCHRIJVING
De RN5+ is een koel-/vrieskastthermostaat zonder kunststof omhulsel, met anti-explosie specificaties, die geschikt is voor alle toepassingen. De interne temperatuur en de
temperatuur van de verdamper worden geregeld door middel van NTC/PTC-voelers. De thermostaat beschikt over een 3-cijferige temperatuurweergave met een
nauwkeurigheid van 0,5 °C en 5 toetsen. Deze beschikt over een digitale ingang voor de controle van de deur.
Hij beschikt over 5 relais: compressor 30A 250VAC, ventilator 10Α 250VAC, ontdooien 10Α 250VAC, lamp 10Α 250VAC en deurweerstand (vriezers) of afvoerweerstand
(koelkasten) 10Α 250VAC.
Het ontdooien kan elektrisch of met hotgas geschieden. In geval van alarm wordt een zoemer geactiveerd.
Het toestel is gemonteerd op een frontpaneel en is met schroeven vastgezet.
Het apparaat beschikt over een seriële ingang waarmee het ofwel via Cloud IoT op het online CORTEX platform kan worden aangesloten, ofwel via PC met het CAMIN
programma kan worden verbonden voor volledige registratie en bewaking van een netwerk van apparaten – versturing van e-mails en berichten in geval van alarm (zie pagina
2 - Seriële ingang thermostaat).

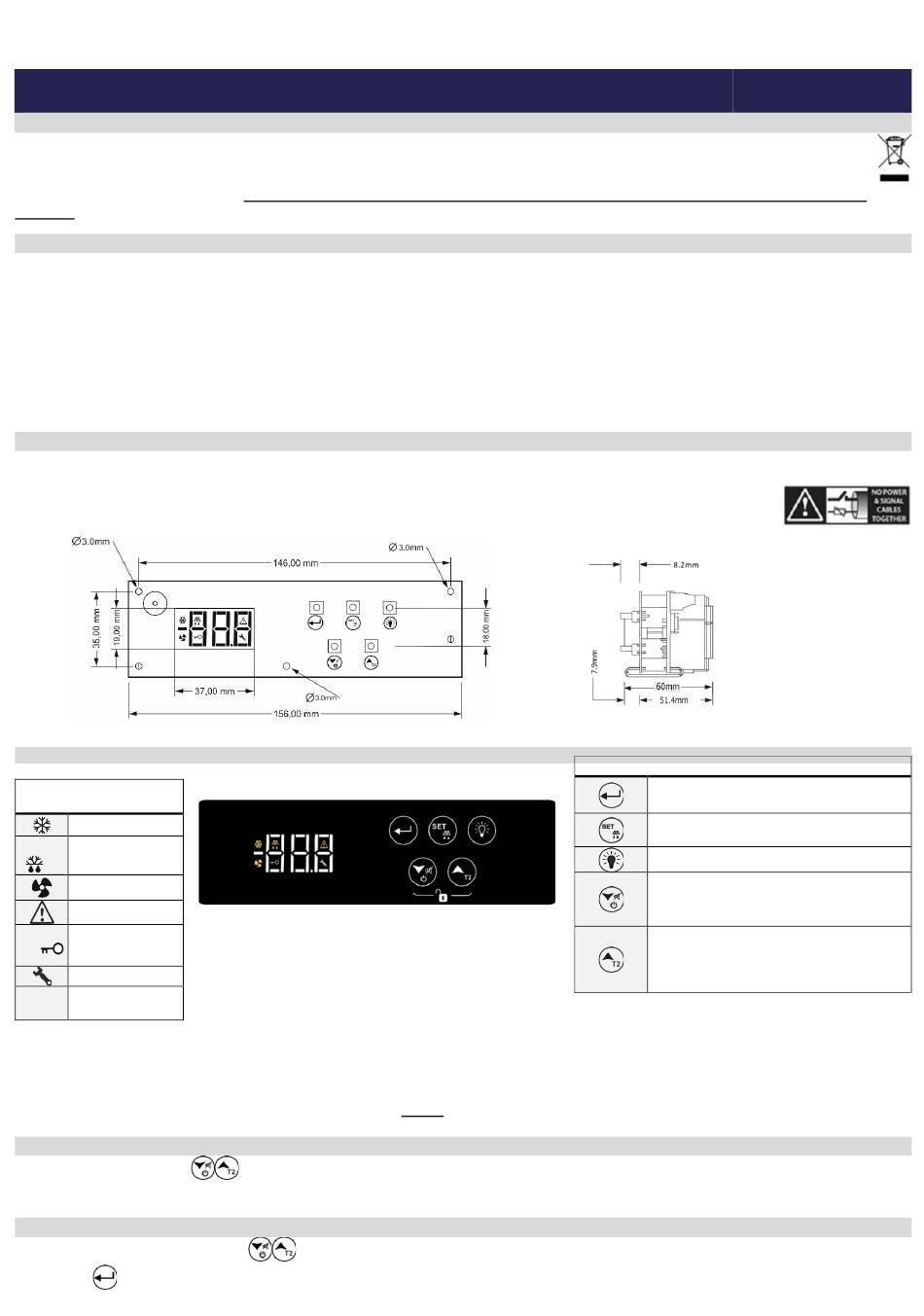

AFMETINGEN THERMOSTAAT
Lees de technische specificaties zorgvuldig door en vergewis u ervan dat de installatie- en bedrijfsomstandigheden geschikt zijn. Volgens de beschermingsvoorschriften
LET OP:
moet het apparaat zodanig worden beveiligd dat het niet zonder de juiste hulpmiddelen kan worden geopend.
De afmetingen zijn in mm. Het apparaat is gemonteerd op een frontpaneel en met 3 schroeven (Ø 3mm) vastgezet.
INDICATIES EN FUNCTIES VAN DE TOETSEN
Aanduidingen op het
display
compressor AAN
dFr
ontdooien AAN
ventilator AAN
alarm AAN
vergrendelde
toesten
Loc
storing AAN
voeler verdamper
- - -
gedeactiveerd
Zie pagina 6 voor meer aanduidingen op het scherm met betrekking tot de alarmen van het apparaat.
TOETSEN ONTGRENDELEN
Door gelijktijdig op beide toetsten
display dooft. Momentaan wordt tevens de temperatuureenheid (°C/°F) weergegeven. De toetsen worden na een inactiviteit van 60 seconden automatisch weer vergrendeld.
INTERNE TEMPERATUUR INSTELLEN – SETPOINT
13. Ontgrendel de toetsen door gelijktijdig
14. Druk op om de parameter SPo weer te geven.
Stel het apparaat niet bloot aan vloeistoflekkage, aan temperaturen van meer dan 55 °C
Het apparaat moet worden afgevoerd volgens de plaatselijke normen voor de inzameling van elektrische en elektronische
te drukken, wordt een aftelling van 3 seconden gestart waarna de toetsen worden ontgrendeld en het gele sleutelsymbool op het
in te drukken; er volgt een aftelling van 3 seconden.
KIOUR
Toetsen
parametermenu openen/verlaten
nieuwe parameterwaarde vastleggen
parameterwaarde weergeven
handmatig ontdooien
verlichting AAN/UIT
pijltje omlaag
zoemer uitschakelen
apparaat AAN/UIT
pijltje omhoog
weergave van temperatuur verdamper Τ2 (en
interne temperatuur wanneer het setpoint
voortdurend wordt weergegeven)
6
