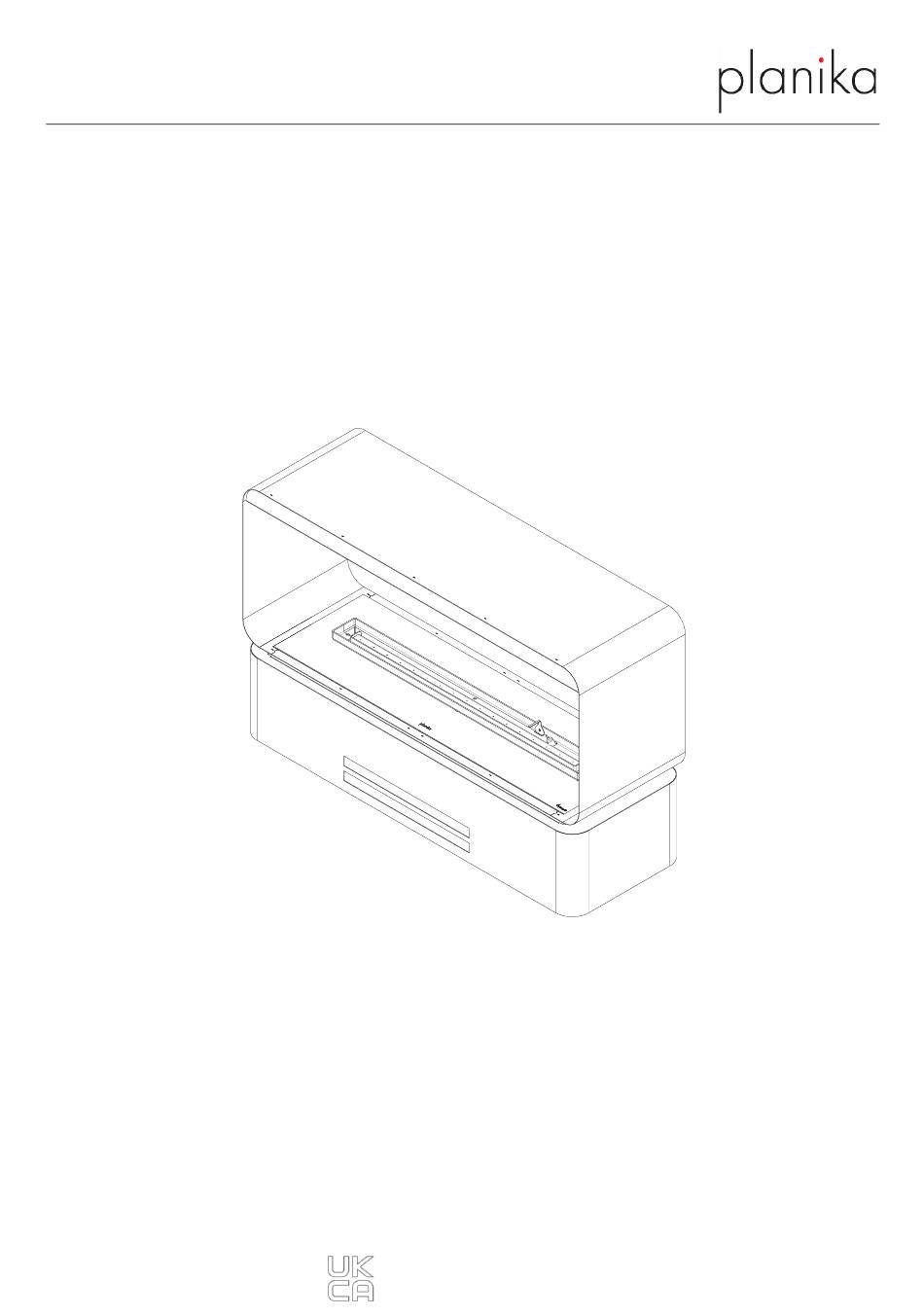

Planika Retro 500 Installation Manual

Hide thumbs

Advertisement

Table of Contents

Retro 500, Retro 1000
Dedicated to Neo Burner 500,1000
EN Installation manual / DE Montageanleitung / ES Manual de montaje /
FR Notice de montage / IT Istruzioni di montaggio / PL Instrukcja montażu /
RU инструкция по монтажу
WARNING / WARNUNG / ADVERTENCIA / AVERTISSEMENT / ATTENZIONE / OSTRZEŻENIE / ВНИМАНИЕ
EN This manual only applies to the installation and the operation of RETRO 500, 1000 only.
DE Dieses Handbuch gilt nur für die Installation und den Betrieb von RETRO 500, 1000.
ES Este manual solo se aplica a la instalación y el funcionamiento de RETRO 500, 1000.
FR Ce manuel s'applique uniquement à l'installation et au fonctionnement des modèles RETRO 500 et 1000.
IT Il presente manuale è valido solo per l'installazione e il funzionamento di RETRO 500 e 1000.
PL Niniejsza instrukcja dotyczy wyłącznie instalacji i obsługi RETRO 500, 1000.
RU Данное руководство относится только к установке и эксплуатации RETRO 500, 1000.
I1557#02
06.03.2025
Copyright Planika Sp. z o.o.
www.planika.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Retro 500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Planika Retro 500

Summary of Contents for Planika Retro 500

  • Page 1 FR Ce manuel s'applique uniquement à l'installation et au fonctionnement des modèles RETRO 500 et 1000. IT Il presente manuale è valido solo per l'installazione e il funzionamento di RETRO 500 e 1000. PL Niniejsza instrukcja dotyczy wyłącznie instalacji i obsługi RETRO 500, 1000.
  • Page 2 Do not cover top ventilation openings of the device. No heat-sensitive and flammable objects can be placed within a 1 meter radius from and directly above the device. Only use manufacturer-approved decorative accessories for Planika fireplaces. Follow the provided guidelines to prevent damage to the unit.
  • Page 3 No se pueden colocar objetos sensibles al calor e inflamables en un radio de 1 metro desde el aparato y directamente encima de él. Utilice únicamente accesorios decorativos aprobados por el fabricante para las chimeneas Planika. Siga las directrices proporcionadas para evitar daños en el aparato.
  • Page 4 5. Non collocare oggetti sensibili al calore e infiammabili nel raggio di 1 metro dal dispositivo e direttamente sopra di esso. 6. Utilizzare solo accessori decorativi approvati dal produttore per i caminetti Planika. Seguire le indicazioni fornite per evitare danni all'apparecchio.
  • Page 5 5. W promieniu 1 metra od urządzenia i bezpośrednio nad nim nie wolno umieszczać przedmiotów wrażliwych na ciepło i łatwopalnych. 6. Do kominków Planika należy stosować wyłącznie akcesoria dekoracyjne zatwierdzone przez producenta. Należy przestrzegać dostarczonych wytycznych, aby zapobiec uszkodzeniu urządzenia.
  • Page 6 Minimum Heat Product A1 [mm] A2 [mm] A3 [mm] A4 [mm] A5 [mm] A6 [mm] Room Size [kW] RETRO 500 RETRO 1000 1180 optional optional optional Quantity Casing with Estuche con Boîtier avec Cassa con Obudowa z Gehäuse mit Brenner Корпус...
  • Page 7 Place the granules (H) evenly in the marked area leaving no uncovered area. Make sure the granules are not in contact with the filament and thermal sensor. Verteilen Sie das Granulat (H) gleichmäßig im markierten Bereich, ohne dass dabei Bereiche unbedeckt bleiben. Achten Sie darauf, dass das Granulat nicht mit dem Filament und dem Wärmesensor in Berührung kommt.
  • Page 8 OPTIONAL (NOT INCLUDED AS STANDARD EQUIPMENT) Place the granules (L) evenly in the marked area leaving no uncovered spaces. Put the ceramic logs according to the scheme in the picture (I). Finish off with the fibres (J), which should be stretched along the line of fire. Note the fibres and granules must not touch the filament and thermal sensor. Verteilen Sie das Granulat (L) gleichmäßig im markierten Bereich, ohne dabei Lücken zu lassen.
  • Page 9 WARNING! Hot surface! Do not put any items! Element K The fireplace has a ventilation opening at the back, through which hot air will escape. Move the fireplace away from the wall by at least 30 mm. (The wall behind the device will heat up to about 60 degrees C.).
  • Page 10 START SERVICE FUEL READY ONLY STOP 1. Filament 1. Glühelement 1. Filamento 1. Filament 2. Foyer 2. Feuerungsleiste 2. Hogar 3. Brûleur 2. Burner 3. Feuerungsrost 3. Rejilla 3. Device surface 4. Panneau de 4. Bedienpanel 4. Panel de control 4.
  • Page 11 1. Mode ECO ECO Modus 1. ECO mode Modo Eco 2. Allumage / extinction de la Schaltet den Kamin ein / 2. Flame ignition / flame Encendido / extinción de fuego flamme extinguishing Toma de servicio 3. Fente de service Servicesteckdose 3.

  • Page 12: Fuel Filling

    FUEL FILLING ) or you want to fill the fuel, firmly connect the pump hose ‘a’ (click!) and power cable ‘b’ (I) 1. If the tank is empty ( ). ATTENTION! Do not refuel when the flame is ignited! 2. If the fuel bottle is secured with the flame restrictor (cap on the bottles’ neck) (II) please remove it before inserting the fuel pump inlet (III) Place the fuel container stably on the floor and insert the pump hose ‘c’...

  • Page 13: Fast Start

    FLAME HEIGHT REGULATION When the flame is ignited, press ECO to lower the flame (two sound signals). Press ECO again to increase the flame height (one sound signal). ATTENTION! In case the device temperature is too high, the flame will be automatically lowered (ECO) and the height regulation blocked.
  • Page 14 BRENNSTOFFNACHFÜLLEN ) und möchten Sie den Brennstoff nachfüllen, schließen Sie die Brennstoffpumpe 1. Ist der Brennstofftank leer ( ‘a’ (es wird ein Klick-Geräusch zu hören!) und elektrische Leitung ‘b’ (I) ( ). ACHTUNG! Wenn die Flamme brennt, den Brennstoff nicht nachfüllen! 2.
  • Page 15 REGULIERUNG DER FLAMMENHÖHE Wenn die Flamme brennt, drücken Sie ECO, um die Flammenhöhe zu verringern (zwei Signaltöne). Um die Flammenhöhe zu vergrößern, drücken Sie noch mal ECO (ein Signalton). ACHTUNG! Falls die Temperatur des Gerätes zu hoch ansteigt, wird die Flammenhöhe automatisch verringert (ECO), und die Regulierung der Flammenhöhe wird nicht mehr möglich.
  • Page 16 RELLENO DEL COMBUSTIBLE 1. Si el tanque está vacío ( ) o si quieres recargar combustible, conecte la manguera de la bomba 'a' (¡escuchará un clic!) y el cable eléctrico ‘b’ (I) ( ). ¡ATENCIÓN! No cargar el combustible cuando el quemador esta encendido! 2.

  • Page 17: Mensajes De Alarma

    REGULACIÓN DE LA ALTURA DE LLAMA Cuando se enciende la llama, presione el botón ECO para disminuir su altura (dos pitidos). Presione el botón ECO nuevamente para aumentar la altura de la llama (solo un pitido). ATENCIÓN! Si la temperatura del dispositivo es demasiado alta, la altura de la llama se reducirá automáticamente (ECO) y se bloqueará...
  • Page 18 RAVITAILLEMENT DU CARBURANT 1. Si le réservoir est vide ( ) ou vous voulez recharger du carburant, avec un certain mouvement, connectez le tuyau de pompe ‘a’ (vous entendrez un clic!) et le fil électrique 'b' (I) ( ). ATTENTION ! : Ne faites pas le plein lorsque la flamme est allumée ! 2.

  • Page 19: Messages D'alarme

    RÉGLAGE DE LA HAUTEUR DE FLAMME Lorsque la flamme est allumée, appuyez sur le bouton ECO pour diminuer sa hauteur (deux bips). Appuyez à nouveau sur le bouton ECO pour augmenter la hauteur de la flamme (bip unique). ATTENTION! Si la température de l'appareil est trop élevée, la hauteur de la flamme sera automatiquement réduite (ECO), et son réglage est bloqué.
  • Page 20 PROCESSO DI RIFORNIMENTO DEL COMBUSTIBILE 1. Se il serbatoio è vuoto ( ) o si desidera aggiungere del combustibile, con il movimento deciso collegare il tubo della pompa ). ATTENZIONE! Non fare rifornimento quando la fiamma è accesa! 'a' (si sente un clic!) e il filo elettrico 'b' (I) ( 2.
  • Page 21 REGOLAZIONE DELL'ALTEZZA DELLA FIAMMA Quando la fiamma viene attivata, premere il pulsante ECO per diminuirne l'altezza (due segnali acustici). Premere di nuovo il pulsante ECO per aumentare l'altezza della fiamma (segnale acustico singolo). ATTENZIONE! Se la temperatura del dispositivo è troppo alta, l'altezza della fiamma viene automaticamente ridotta (ECO) e la sua regolazione è...

  • Page 22: Uzupełnianie Paliwa

    UZUPEŁNIANIE PALIWA 1. Jeżeli zbiornik jest pusty ( ) lub chcesz dolać paliwa, pewnym ruchem podłącz wąż pompy ‘a’ (usłyszysz klik!) oraz przewód elektryczny ‘b’ (I) ( ). UWAGA! Nie uzupełniaj paliwa, gdy płomień jest odpalony! 2. Jeżeli pojemnik z paliwem jest zabezpieczony ogranicznikiem (nakrętka na szyjce butelki) (II) należy ją zdjąć przed włożeniem wlewu pompki paliwowej (III).
  • Page 23 REGULACJA WYSOKOŚCI PŁOMIENIA Gdy płomień jest odpalony, wciśnij przycisk ECO, aby zmniejszyć jego wysokość (dwa sygnały dźwiękowe). Wciśnij ponownie przycisk ECO, aby zwiększyć wysokość płomienia (pojedynczy sygnał dźwiękowy). UWAGA! W przypadku zbyt wysokiej temperatury urządzenia, wysokość płomienia zostanie automatycznie zmniejszona (ECO), a możliwość jego regulacji zablokowana. Jeśli temperatura będzie nadal wzrastać, urządzenie wyłączy się.
  • Page 24 НАПОЛНЕНИЕ ТОПЛИВОМ 1. Если в баке нет топлива ( ) или просто хотите долить топлива, подключить шланг насоса ‘a’ (услышите «щелчок») и электрический провод ‘b’ (I) ( ). ВНИМАНИЕ! Не заправлять камин топливом, когда в нем горит огонь! 2. Если топливный баллон закреплен ограничителем (колпачком на горлышке баллона) (II), снимите его, прежде чем вставлять...

  • Page 25: Предупреждающие Сообщения

    РЕГУЛИРОВАНИЕ РАЗМЕРА ПЛАМЕНИ Для того, чтобы уменьшить высоту пламени, следует нажать кнопку ECO (два звуковых сигнала). Чтобы вернуть к режиму Normal и увеличить высоту пламени, следует нажать кнопку ECO (одиночный звуковой сигнал). ВНИМАНИЕ! В случае слишком высокой температуры устройства, высота пламени автоматически уменьшится (ECO), а...

This manual is also suitable for:

Retro 1000
