Delta TECK 1600T6 Series Manual

Delta TECK 1600T6 Series Manual

Electronic concealed flush valves (with h2optics technology)
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
1600T6 Series
- Electronic Concealed Flush Valves
Série 1600T6
- Robinets de chasse électroniques encastrés (avec H
Serie 1600T6
- Válvulas de descarga electrónica ocultas (con Tecnología H

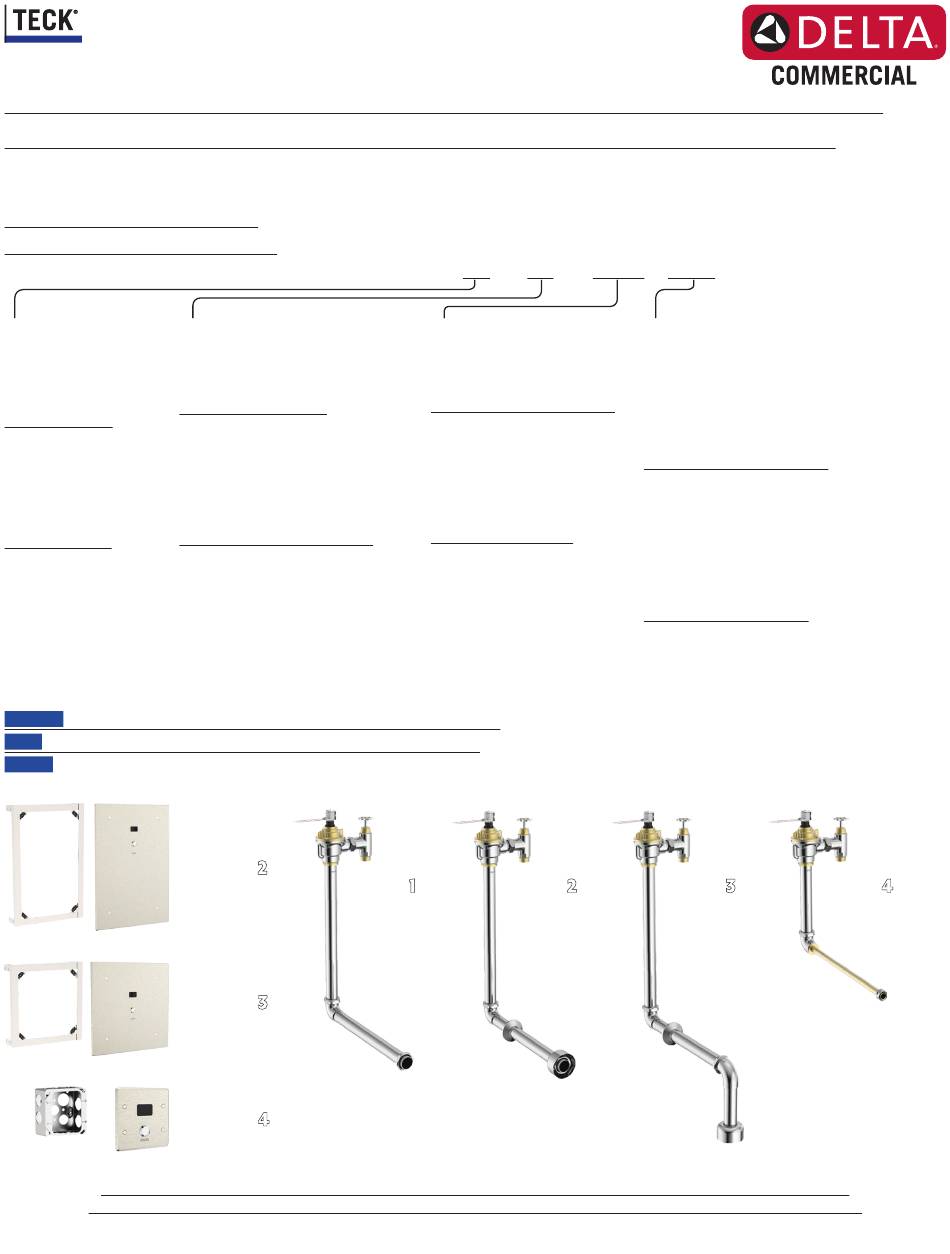

Model Configurations
Configurations du modèle
Configuraciones del modelo
Fixture Type
Control Box
1 - Wallhung water closet,
back inlet
2 - Freestanding water
closet, back inlet
3 - Water closet, top inlet
4 - Urinal, back inlet,
syphon jet
Boîtier de commande
Type d'appareil
1 - Toilette à pose murale,
alimentation par l'arrière
2 - Toilette autoportante,
alimentation par l'arrière
3 - Toilette, alimentation
par le dessus
4 - Urinoir à jet en siphon;
alimentation par l'arrière
Opción de la caja de control
Tipo de fijación
1 - Retrete colgado en
pared, entrada trasera
2 - Retrete independiente,
entrada trasera
3 - Inodoro, entrada
superior
4 - Mingitorio, entrada
trasera, chorro de sifón
NOTICE
Not all options are available on all base models
AVIS
Les options ne sont pas toutes disponibles sur tous les modèles de base
AVISO
No todas las opciones están disponibles en todos los modelos base
1600T610
1600T610
1600T610
PLEASE LEAVE the Maintenance & Installation (M&I) manual with owner for maintenance and troubleshooting information.
VEUILLEZ LAISSER le Guide d'entretien et d'installation au propriétaire pour les informations d'entretien et de dépannage.
DEJE manual de mantenimiento e instalación con el dueño a fines de información de mantenimiento y resolución de problemas
(with H
Optics
Technology)
®
2
1600T6
2 - 12" x 18" (305 x 457 mm) frame
with 14" x 20" (355 x 508 mm) cover
3 - 12" (305 mm) square frame
with 14" (355 mm) square cover
4 - 4" (102 mm) square box
with 4.5" (114 mm) square cover
2 - Cadre de 12 x 18 po (305 x 457 mm)
avec plaque de 14 x 20 po
(355 x 508 mm)
3 - Cadre carré de 12 po (305 mm)
avec plaque carrée de 14 po
(355 mm)
4 - Cadre carré de 4 po (102 mm)
avec plaque carrée de 4,5 po
(114 mm)
2 - Marco de 12" x 18" (305 x 457 mm) con
cubierta de 14" x 20" (355 x 508 mm)
3 - Armazón cuadrado de 12" (305 mm)
con cubierta cuadrada de 14" (355 mm)
4 - Caja cuadrada de 4" (102 mm) con
cubierta cuadrada de 4.5" (114 mm)
2
ATR
1600T6
3
ATR
4
ATR
0
0
4
A
Trim/Rough-In
TR - Trim (requires separate order
of rough-in with same flow for
complete product)
RI - Rough-in (requires separate
order of trim with same flow for
complete product)
Garniture/Plomberie Brute
TR - Garniture (nécessite une
commande distincte de la
plomberie brute avec le même
débit pour obtenir le produit
complet)
RI - Robinetterie brute (nécessite
une commande distincte de la
garniture avec le même débit
pour obtenir le produit complet)
Con terminación/Sin
terminación
TR - Con terminación (requiere un
pedido separado de la versión
sin terminación con el mismo
flujo para el producto completo)
RI - Sin terminación (requiere un
pedido separado de la versión
con terminación con el mismo
flujo para el producto completo)
1
02ARI
1600T6
2
02ARI
216041, Rev. D
Optics
Technologie)
MD
2
Optics
2
TR
-
42
Flush Volumes
Adjustable Models
Water Closets - Blank - Factory Set 1.6 gpf (6.0 Lpf)
Urinals - Blank - Factory Set 0.5 gpf (1.9 Lpf)
Non-Adjustable Models
Water Closets
42 - Factory Set 1.1 gpf (4.2 Lpf)
48 - Factory Set 1.27 gpf (4.8 Lpf)
Urinals
05 - Factory Set 0.125 gpf (0.5 Lpf)
19 - Factory Set 0.5 gpf (1.9 Lpf)
Volumes des chasses d'eau
Modèles réglables
Toilette - Par défaut - Réglage d'usine 1,6 gpf (6,0 Lpf)
Urinoir - Par défaut - Réglage d'usine 0,5 gpf (1,9 Lpf)
Modèles non réglables
Toilette
42 - Réglage d'usine 1,1 gpf (4,2 Lpf)
48 - Réglage d'usine 1,27 gpf (4,8 Lpf)
Urinoir
05 - Réglage d'usine 0,125 gpf (0,5 Lpf)
19 - Réglage d'usine 0,5 gpf (1,9 Lpf)
Volúmenes de descarga
Modelos ajustables
Escusado - En blanco - Ajuste de fábrica 1.6 gpf (6.0 Lpf)
Mingitorio - En blanco - Ajuste de fábrica 0.5 gpf (1.9 Lpf)
Modelos fijos no ajustables
Escusado
42 - Ajuste de fábrica 1.1 gpf (4.2 Lpf)
48 - Ajuste de fábrica 1.27 gpf (4.8 Lpf)
Mingitorio
05 - Ajuste de fábrica 0.125 gpf (0.5 Lpf)
19 - Ajuste de fábrica 0.5 gal (1.9 Lpf)
1600T6
3
02ARI
)
®
1600T6
4
02ARI
