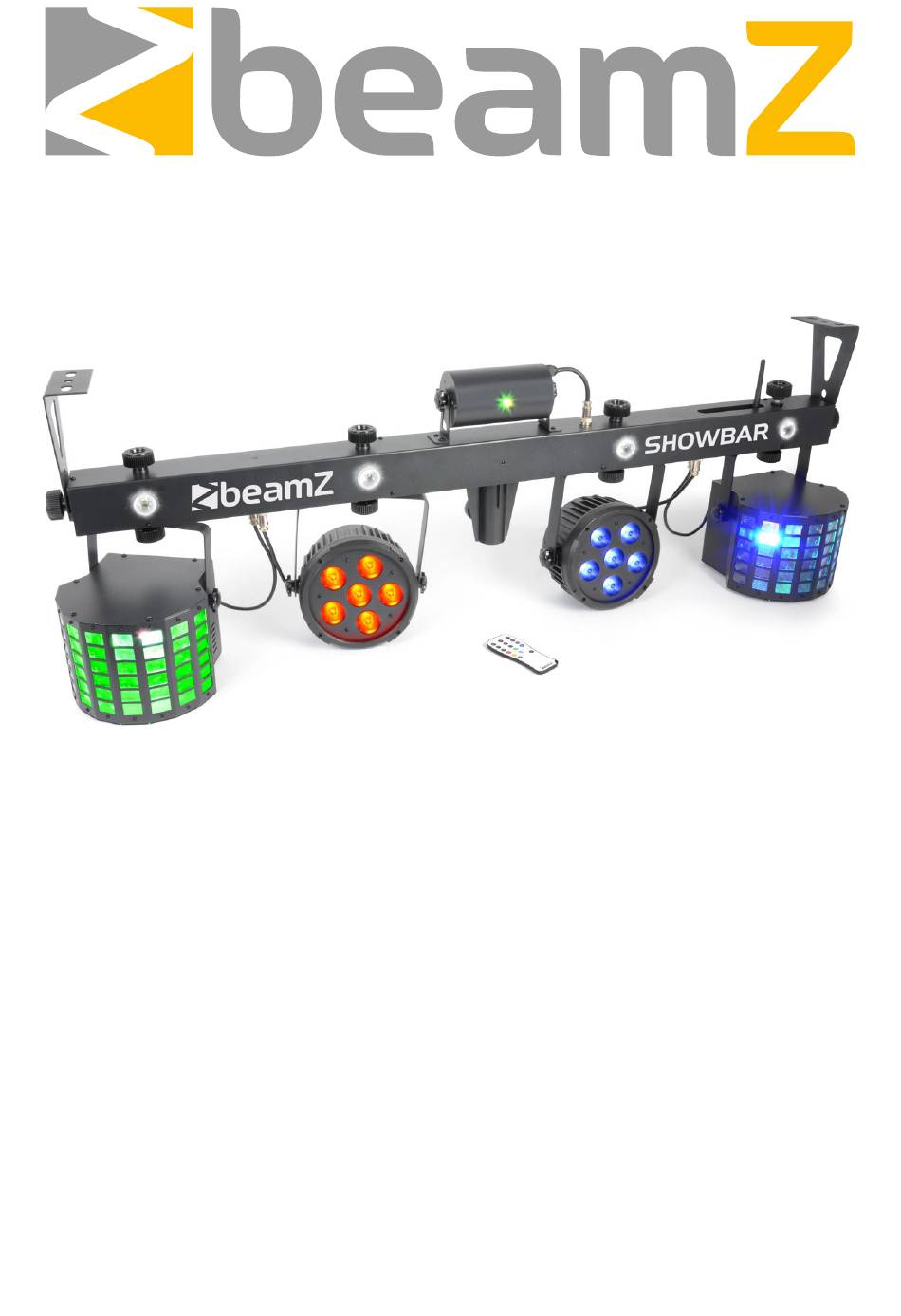

- Page 1 SHOWBAR Ref. nr.: 153.800 INSTRUCTION MANUAL GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUEL D'INSTRUCTIONS INSTRUKCJA OBSŁUGI V1.2...
- Page 2 ENGLISH Congratulations to the purchase of this Beamz product. Please read this manual thoroughly prior to using the product in order to benefit fully from all features. Read the manual prior to using the product. Follow the instructions in order not to invalidate the warranty. Take all precautions to avoid fire and/or electrical shock.
-
Page 3: Laser Safety
LASERSAFETY Read for the commissioning of the laser all safety instructions and technical data of this manual carefully and thoroughly. Laser Light is different from any other light source with which you may be familiar. The light from this product can potentially cause eye injury if not set up and used properly. -
Page 4: Installation
INSTALLATION CAUTION: Please consider the respective national norms during the installation! The installation must only be carried out by an authorized employee or dealers! This fixture has been designed to be hung. It is recommended for safety purposes, your lighting effect are properly mounted using a suitable hanging clamp and safety cable. -
Page 5: Unpacking Instruction
UNPACKING INSTRUCTION CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damage from shipping or the package itself shows signs of mishandling. - Page 6 The ShowBar uses 2, 9, 18 or 30 DMX channels mode, which means the highest DMX address you can use is 482. To select starting DMX address: Press <MENU>...
-
Page 7: Master/Slave Operation
MASTER/SLAVE OPERATION The Master/Slave mode allows a single ShowBar (the master) to control the actions of one or more ShowBar (the slaves) without the need for a DMX controller. The master will be set to operate in either Automatic or Sound-Active mode, while the slaves will be set to operate in Slave mode. -
Page 8: Table Of Contents
ShowBar microphone. To use the footswitch: - Set the ShowBar in footswitch mode. - Point the antenna of footswitch and Showbar upstairs. - Foot switch is ready for use, see the chart below chart for the functions. Pedal... - Page 9 NEDERLANDS Hartelijk dank voor de aanschaf van dit Beamz product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens kunnen vervallen.
- Page 10 LASER VEILIGHEID Lees voor de ingebruikname van de laser alle veiligheidsinstructies en de technische gegevens van deze handleiding zorgvuldig en grondig door. Laserlicht is anders dan ander licht wat u gewoon bent. Laserlicht kan n.l. (oog)letsel veroorzaken. Laserlicht is duizenden keren geconcentreerder dan normaal licht.
- Page 11 INSTALLATIE LET OP: Het installeren dient conform de wet en gestelde eisen te geschieden! Ook dient het installeren te geschieden door vakbekwaam personeel! De laserunit kan worden opgehangen. Dit dient op een deugdelijke wijze te geschieden door gebruik te maken van een montageklem en veiligheidskabel.
- Page 12 UITPAKKEN LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
-
Page 13: Master/Slave Bediening
Indien het startadres te hoog wordt gekozen, zal dit beperken in volledig functioneren van het apparaat. De ShowBar maakt gebruik van 2, 9, 18 en 30 kanalen DMX modi, dat betekent dat de hoogste instelbare DMX adres is 482. -
Page 14: Auto Mode
Instellen van slave-unit(s): Druk herhaaldelijk op <MENU> toets totdat Slav wordt weergegeven in het display. Druk op <ENTER> toets om de Slave modus te bevestigen. Herhaal stap 1 en 2 voor iedere slave-unit. Sluit de DMX-uitgang van de eerste slave-unit aan op de DMX-ingang van de volgende slave-unit en zo ga verder … Instellen van master-unit: Sluit de DMX-uitgang van de master-unit aan op de DMX-ingang van de slave-unit door middel van 3polige DMX- kabel. -
Page 15: Vervangen Zekering
De meegeleverde draadloze voetpedaal biedt snel toegang tot vooraf ingestelde kleuren, programma's, auto- en muziek gestuurde modus. Om de voetschakelaar te gebruiken: Stel de ShowBar in op voetschakelaar modus. Richt de anttenne van voetschakelaar en ShowBar omhoog. Voetschakelaar is klaar voor gebruikt, zie onderstaand schema voor de functies. Pedaal Functie... - Page 16 DEUTSCH Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch.
- Page 17 LASER SICHERHEITSHINWEISE Bei diesem Gerät besteht Verletzungsgefahr! Lesen Sie diese Anweisungen genau durch. Sie enthalten wichtige Informationen über die Montage, sicheren Gebrauch und Wartung! Laserlicht hat nichts mit anderen Lichtquellen, die sie vielleicht kennen, zu tun. Das Licht dieses Produktes kann Augenverletzungen verursachen, wenn es nicht richtig installiert und bedient wird.
-
Page 18: Installation
INSTALLATION VORSICHT: Bitte beachten Sie die entsprechende nationale Gesetzgebung während der Montage! Die Installation darf nur von befugten Angestellten oder Fachleuten ausgeführt werden Das Gerät muss aufgehängt werden. Aus Sicherheitsgründen ist es empfehlenswert, den Lichteffekt mit einem geeigneten Haken und Sicherheitskabel zu befestigen. Geeignetes Material erhalten Sie bei Ihrem Fachhändler für Lichteffektgeräte. - Page 19 AUSPACKEN Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Page 20: Colour
Beachten Sie bei der Auswahl der DMX-Startadresse die vom Gerät verwendete Anzahl der DMX-Kanäle. Wenn Startadresse zu hoch ist, wird diese Beschränkung in voller Funktion des Gerätes. Die Showbar verwendet 2, 9, 18 und 30-Kanal DMX-Modus, was bedeutet, die höchste wählbare DMX-Startadresse ist 482. So wählen Sie die Startadresse : Drücken Sie mehrmals die <MENU>... -
Page 21: Black Out
MASTER/SLAVE BEDIENUNG Master / Slave-Modus bietet die Möglichkeit, um mit eine Showbar (Master) mehrere Showbar‘s (Slave) ansteuern, ohne einen DMX-Controller verwenden zu müssen. Das Master-Gerät wird so eingerichtet, dass es entweder im Auto-Modus oder Musiksteuerungs-modus betrieben wird, während die Slave-Geräte so eingerichtet werden, dass sie im Slave-Modus arbeiten. -
Page 22: Auto Program
Farben, Programme, Auto und Musiksteuerung Modus. So verwenden Sie den Fußschalter: - Stellen Sie den ShowBar ein, auf Fußschalter-Modus. - Richten Sie die Antennen von Fußschalter und Showbar nach oben. - Fußschalter ist bereit für den Einsatz finden, Siehe Tabelle unten für die Funktionen. Pedale Funktion Fuß... -
Page 23: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der inneren und äußeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen des Geräts verursachen. •... - Page 24 ESPAÑOL Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones. Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica.
- Page 25 SEGURIDAD LASER Leer para la puesta en marcha del láser todas las instrucciones de seguridad y los datos técnicos de este manual cuidadosamente y a fondo. La luz láser es diferente a cualquier otra fuente de luz con la que usted puede estar familiarizado. La luz de este producto puede potencialmente causar lesiones en los ojos si no se establece y se utiliza correctamente.
-
Page 26: Instalación
INSTALACIÓN PRECAUCIÓN: Por favor, considere las respectivas normas nacionales durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores! Este artefacto ha sido diseñado para ser colgado. Se recomienda por motivos de seguridad, que este efecto de iluminación esté... - Page 27 INSTRUCCIONES DE DESEMBALAJE ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo.
- Page 28 El ShowBar usa 2, 9, 18 o 30 canales DMX personalizables, lo cual indica que el maximo direccion DMX es la 482. Para seleccionar la dirección DMX de inicio haga lo siguiente: Pulse <MENU>...
-
Page 29: Mando A Distancia
MASTER/ESCLAVO El modo Master/Esclavo permite que un solo ShowBar (el master) pueda controlar a más ShowBar (los esclavos) sin necesidad de más controladoras DMX. L master será el que fije los parámetros Automático o Sonido, mientras que los esclavos se conectaran en modo esclavo. - Page 30 Para utilizar la pedalera: Conecte el ShowBar a la alimentacion. Encare las antenas del ShowBar con la pedalera. Pulse pedal #1 (Auto) para activar los programas auto. Al empezar todas las luces se activan en modo Auto (AM01). Use este diagrama para seleccionar la funcion deseada.
- Page 31 LIMPIEZA La limpieza de lentes y / o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz. La frecuencia de limpieza depende del entorno en el que funcione el aparato: humedad, a humo o especialmente sucios rodea puede causar una mayor acumulación de polvo en las ópticas de la unidad.
- Page 32 La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect...
- Page 33 SECURITE LASER Lisez impérativement les avertissements suivants sur la sécurité des lasers et les caractéristiques techniques. La lumière des lasers est différente de toute autre source de lumière qui vous est familière. La lumière générée par cet appareil peut causer des dommages oculaires si l’appareil n’est pas correctement installé et utilisé. La lumière d’un laser est des milliers de fois plus concentrée que la lumière produite par toute autre source.
- Page 34 INSTALLATION ATTENTION : Lors de l’installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l’installation. Cet appareil est prévu pour être suspendu. Pour des raisons évidentes de sécurité, il faut utiliser, pour un montage correct, une élingue de sécurité...
- Page 35 DEBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine.
- Page 36 Si vous choisissez une adresse de démarrage trop élevée, vous pouvez restreindre l'accès à certains des canaux de l'appareil. Le ShowBar utilise 2, 9, 18 ou 30 canaux DMX, ce qui signifie que l'adresse DMX la plus élevée utilisable est 482. Pour sélectionner l'adresse de démarrage DMX : Appuyez sur la touche <MENU>...
-
Page 37: Fonctionnement Master/Slave
FONCTIONNEMENT MASTER/SLAVE Le mode Master/Slave permet à un seul ShowBar (Master) de gérer les actions d’un ou plusieurs autres projecteurs ShowBar (Slaves). L’appareil Master est réglé pour fonctionner soit en mode automatique soit en mode Gestion audio alors que les appareils Slave sont réglés pour fonctionner en mode Slave. -
Page 38: Remplacement Du Fusible
Pour utiliser le pédalier. Reliez le ShowBar à l’alimentation. Mettez les antennes sur le ShowBar et le pédalier à la verticale. Appuyez sur la pédale #1 (Auto) pour activer les réglages de programmes automatiques. Pendant le fonctionnement, tous les projecteurs vont démarrer en mode Auto (AM01). - Page 39 NETTOYAGE Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l’environnement d’utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques. •...
- Page 40 POLSKI Gratulujemy zakupu urządzenia marki BeamZ. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości. Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis.
- Page 41 UWAGA! URZĄDZENIE LASEROWE Read for the commissioning of the laser all safety instructions and technical data of this manual carefully and thoroughly. Światło laserowe jest inne niż wszystkie Ci znane źródła światła. Jego promieniowanie może potencjalnie uszkodzić Twój wzrok, jeśli nie będzie poprawnie ustawione oraz użytkowane. Światło laserowe jest tysiące razy bardziej skupione niż jakiekolwiek inne źródło światła.
- Page 42 INSTALACJA Respektuj krajowe normy podczas instalacji urządzenia! UWAGA: Instalacja może być przeprowadzona tylko przez wykwalifikowanego pracownika, bądź dealera. Urządzenie zostało zaprojektowane do pozycji wiszącej. W celu bezpieczeństwa rekomenduje się używania dedykowanych haków oraz linek bezpieczeństwa. Tego typu akcesoria możesz nabyć u Twojego sprzedawcy. Międzynarodowe regulacje dotyczące użytkowania laserów wymagają...
- Page 43 INSTRUKCJA ROZPAKOWYWANIA OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać...
- Page 44 Podczas ustawiania startowego adresu DMX, zawsze zwracaj uwagę na liczbę kanałów, jaką obsługuje dane urządzenie. Jeśli ustawisz nieodpowiedni adres, możesz ograniczyć dostęp do niektórych funkcji urządzenia. Belka ShowBar używa 2, 9, 18 lub 30 kanałów DMX, co oznacza, że możesz ustawić maksymalny adres DMX na 482. Aby ustawić odpowiedni adres DMX oraz liczbę kanałów: Naciskaj <MENU>, aż...
-
Page 45: Tryb Master/Slave
TRYB MASTER/SLAVE Tryb master/slave pozwala na to, aby jedno urządzenie (master) kontrolowało pracę pozostałego/pozostałych urządzeń (slave) bez konieczności użycia zewnętrznego sterownika DMX. Urządzenie master może pracować w trybie automatycznym lub muzycznym/dźwiękowym, podczas gdy pozostałe urządzenia działają w trybie slave. Po poprawnej konfiguracji, urządzenia slave będą... -
Page 46: Wymiana Bezpiecznika
Pilot zdalnego sterowania jest dostarczany wraz z baterią. Aby uniknąć rozładowywania baterii podczas magazynowania sprzętu, pomiędzy baterią a stykami pilota znajduje się folia. Przed pierwszym użyciem należy wyciągnąć folię znajdującą się na dole pilota. Jeśli zasięg działania pilota spada, wymień baterię. W tym celu, z tyłu urządzenia, przesuń w prawo malutki plastik (1) oraz w tym czasie wyciągnij tackę... -
Page 47: Czyszczenie Urządzenia
CZYSZCZENIE URZĄDZENIA Czyszczenie wewnętrznej oraz zewnętrznej soczewki oraz/lub lusterek musi być przeprowadzane systematycznie, aby zapewnić najlepszą moc świecenia. Częstotliwość konserwacji zależy od środowiska, w jakim urządzenie jest użytkowane: wilgoć, dym oraz kurz mogą spowodować akumulację nieczystości na optykach. • Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych. •... - Page 48 DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX / CANAUX DMX / KANAŁY DMX 2 Channels Channel Function Value Description 000-009 No function Auto /Sound Mode 010-199 Auto DMX 200-255 Sound DMX Mode speed 000-255 Auto DMX / Sound DMX Speed（From slow to fast） 9 Channels Channel Function...
- Page 49 Channel Function Value Description 220-229 Red +Green + White 230-239 Red + Blue + White Butterfly Effect 240-249 Green +Blue + White 250-255 Red +Green +Blue + White 000-180 Position 360 Rotation butterfly 181-255 back and forward movement (slow to fast) 000-009 No function Strobe...
- Page 50 30 Channels Channel Function Value Description 000-009 No function 010-099 Laser 100-199 Green 200-255 Red +Green 000-009 No function Laser Strobe 010-255 Strobe ( From slow to fast ) 000-009 No function 010-127 Anticlockwise ( From slow to fast ) Laser rotation 128-137 No function...
- Page 51 MENU / MENÜ / MENÚ Mode Program Description Au-1 Auto program 1 Auto Au-2 Auto program 2 Au-3 Auto program 3 So-1 Sound program 1 Sound So-2 Sound program 2 So-3 Sound program 3 Speed SP 1—SP9 Speed value for program adjustable Sensitivity Se 1—Se9 MIC value adjustable...
- Page 52 TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA Rated voltage : AC100～240V 50/60Hz Rated power : 150W : 12x8W LED 4-in-1 / 8x3W LED 4-in-1 / 4x1W White Laser : Red 100mW / Green 70mW Fuse : T3A DMX Channels...
- Page 54 Specifications and design are subject to change without prior notice. www.tronios.com Copyright © 2021 by TRONIOS the Netherlands...
