Anbauanleitung:

AL:

Best.Nr.:

Montagezeit:

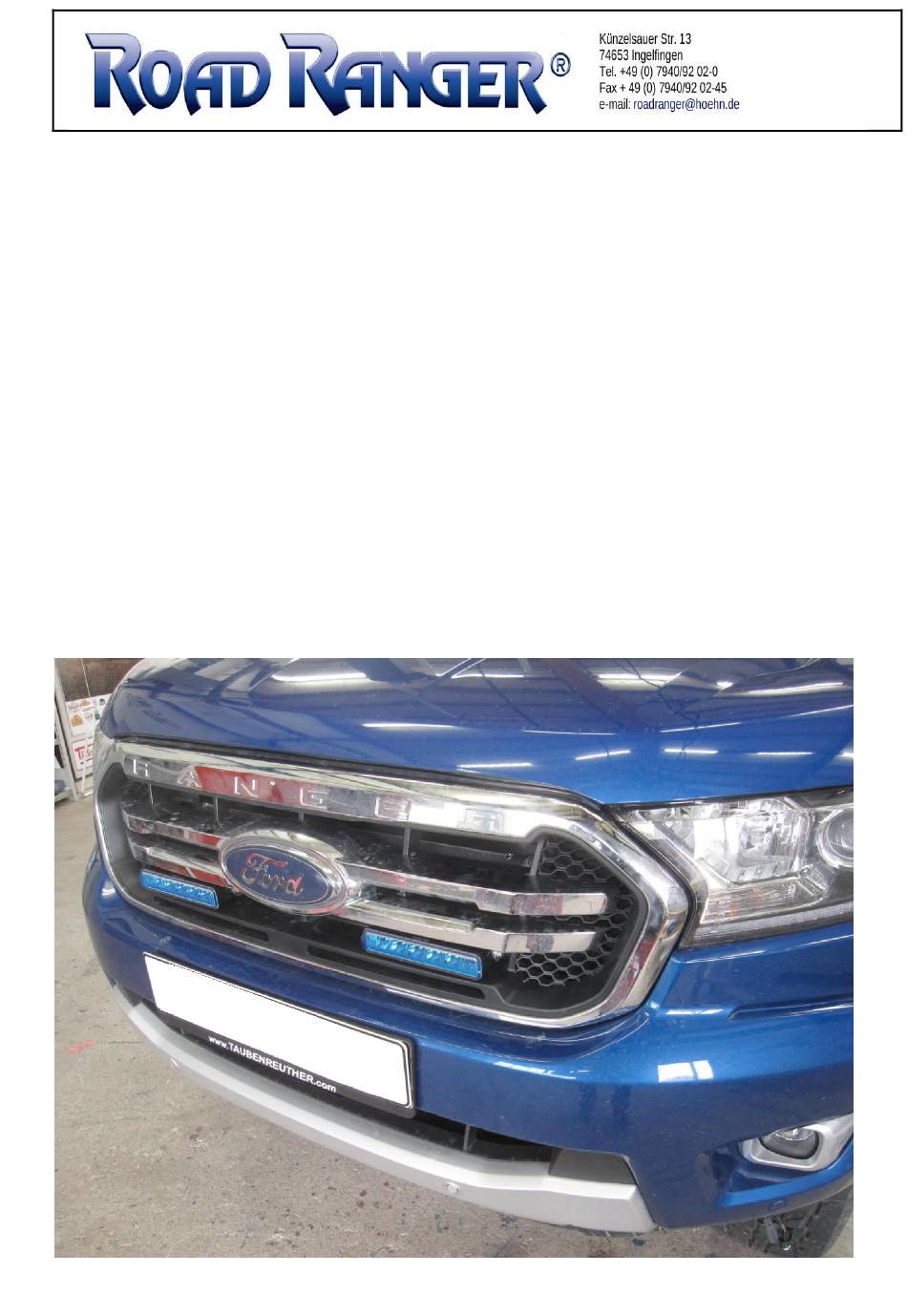

Hier sehen sie das fertig montierte Scheinwerferset.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und

das Benutzerhandbuch der Scheinwerfer gut durch.

Before you start fitting, please read and understand this instruction manual and

the owners manual of the lights.

Scheinwerferhalterset Ford Ranger ab Bj2019

2222-01

35-T7400140

ca. 120 min.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail:

verkauf@taubenreuther.de

Need help?

Do you have a question about the 2222-01 and is the answer not in the manual?

Page 1 Tel. 09221 / 95620 Fax 09221 / 956222 e-mail: verkauf@taubenreuther.de Anbauanleitung: Scheinwerferhalterset Ford Ranger ab Bj2019 2222-01 Best.Nr.: 35-T7400140 Montagezeit: ca. 120 min. Hier sehen sie das fertig montierte Scheinwerferset. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das Benutzerhandbuch der Scheinwerfer gut durch.
Page 2 Stückliste ***35-T7400140*** Schraubensatz 1x Grundträger links (A) 4x Flachrundschraube mit Vierkant M6x16 2x Bügel (B) 4x Scheibe 6,4x15x1,5 4x Federring M6 4x Mutter M6 2x 36-3LEDDL105-SP, Osram LED Scheinwerfer SX180-SP 4x Abstandsbolzen M6 x 20 (Würth Art.-Nr. 44985620) 8x Federring M6 1x Anbauanleitung AL2222 8x Scheibe M6 x 20 x 1,25 4x Schraube M6 x 12...
Page 3 Schrauben entfernen! / Remove screws!
Page 4 Federring M8 Abstandsbolzen M6 x 20 Flachrundschraube M6 x 20 Mittig ausrichten, nur Handfest anziehen! Align in the middle, hand-tighten!
Page 5 Original Schrauben verwenden! / Use original screws! Schraube M6 x 12 (4x) Scheinwerfer einbauen und nach Anleitung anschließen! Mount the lightbars and connect it, follow the manuel!
Page 6 Strebe herausschneiden! / Cut out the strut!
Page 7 Grill nur aufschieben, Scheinwerfer ausrichten, Grill wieder entfernen! Slide the grille on only, algin the lightbars, remove the grille again!
Page 8 Grill montieren! / Mount the grille! Fertig / finish...
