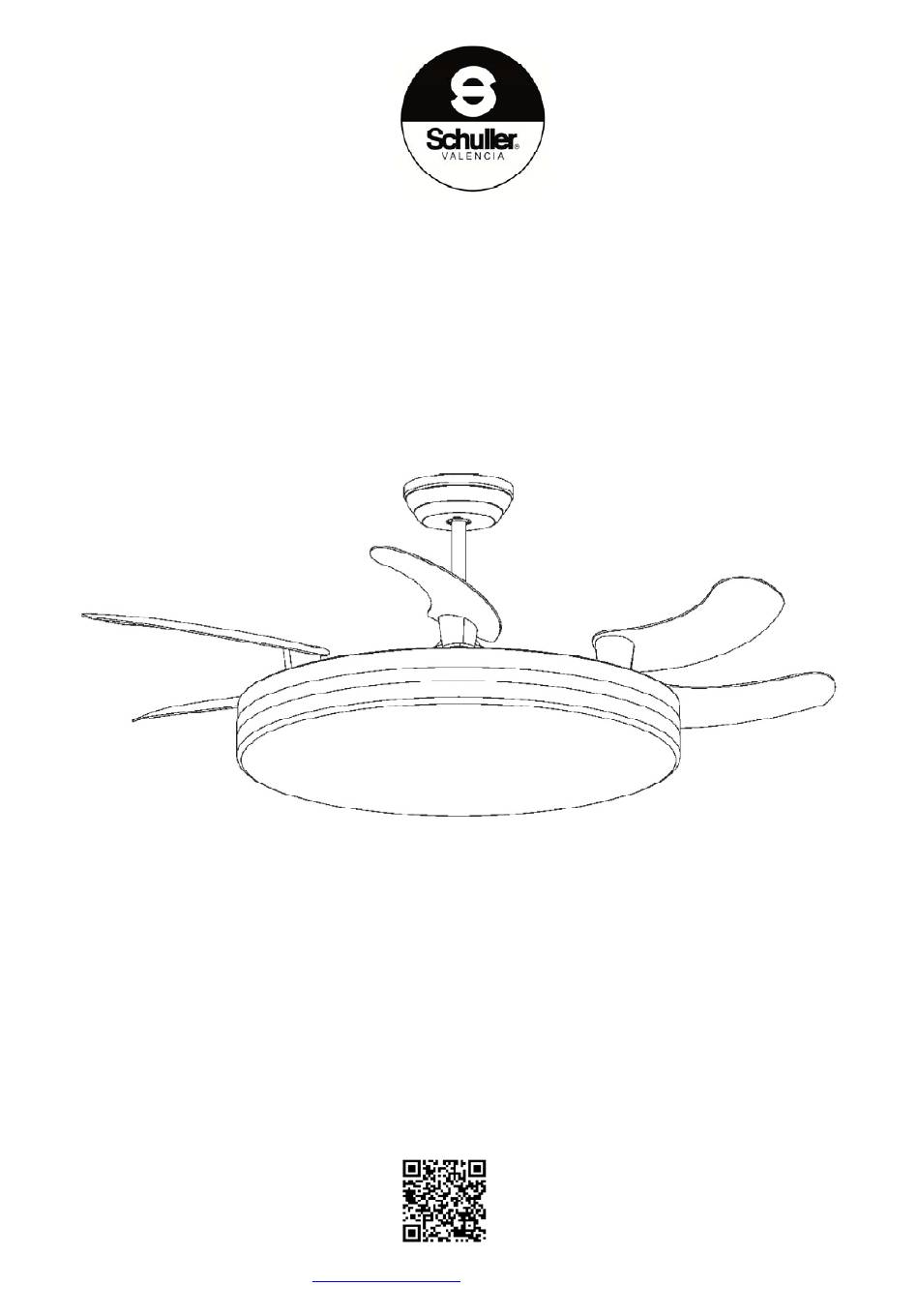

VENTO MAXI
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
168410
Luz LED CCT 3000K-6500K (LUZ BLANCA Y FRIA)
Ventilador con motor DC de 6 velocidades e inversión de giro.
Función temporizador. Mando a distancia.
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica póngase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
mperez@schuller.es
o en nuestro teléfono 961 601 051
Rev.01.25
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Schuller VENTO MAXI
Summary of Contents for Schuller VENTO MAXI
- Page 1 VENTO MAXI VENTILADOR DE TECHO DIMABLE DIMMABLE CEILING FAN 168410 Luz LED CCT 3000K-6500K (LUZ BLANCA Y FRIA) Ventilador con motor DC de 6 velocidades e inversión de giro. Función temporizador. Mando a distancia. (ES) GUÍA DE INSTALACIÓN · p 2 (EN) INSTALLATION GUIDE ·...
- Page 2 Abra con cuidado el embalaje. Retire los elementos de la espuma de poliestireno. Retire la carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar daños. Compruebe en el inventario de piezas que se han incluido todas las piezas. Soporte a techo Florón 2 varillas...
- Page 3 INSTALACIÓN DEL VENTILADOR AL TECHO DE HORMIGÓN. ARTÍCULO MUY PESADO (20Kg). REALIZAR UN ANCLAJE SEGURO Colocar el gancho de seguridad en estructura firme. En un techo de hormigón, es necesario instalar los cuatro tornillos de expansión para fijar el soporte a techo. NOTA IMPORTANTE: Para otros tipos de techo, preparar previamente un soporte firme.
- Page 4 Afloje los dos tornillos de fijación del soporte de Por último, vuelva a apretar los dos tornillos de fijación la varilla roscada, a continuación, coloque la de forma progresiva, dejando la varilla completamente varilla en el soporte de la varilla. vertical.
- Page 5 CONEXIÓN CONTROL REMOTO Y AJUSTE DEL FLORÓN -Conectar los cables del cuerpo del ventilador al modulo de control. (según esquema de abajo) Introducir el módulo de control en su ubicación dentro del anclaje anti-balanceo -Conectar los cables de corriente al módulo en los conectores asignados en el esquema. Diagrama del cableado Cable motor Cable iluminación...
- Page 6 INSTALACIÓN DEL PLAFÓN DE LUCES LED 1. Retire los tornillos de fijación al motor. Introduzca el terminal del cable del LED a través del orificio situado en el centro del plafón de luces y conéctelo al terminal del plafón de luces. Fije el plafón de luces led con los 9 tornillos, empezando por los 3 interiores.
- Page 7 NOTAS DE FUNCIONAMIENTO: 1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará completamente apagada, si se corta la corriente a través del interruptor de pared Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el rumor del ventilador debido a la cámara de aire existente.
- Page 8 SOLUCIONES A PROBLEMAS DE FUNCIONAMIENTO 1 No giran las aspas, no se enciende la luz o alguna de ellas. Comprobar que las conexiones de instalación rápida han quedado bien sujetas hasta su posición final. (Puede que se desconecten en el momento de la colocación definitiva por la gran cantidad de cables que se manejan a la vez) 2 Ruidos, roces, zumbidos, golpes cíclicos etc.
- Page 9 You may use the following QR code to view the complete technical data sheet of the product: If you have any technical questions, please do not hesitate to contact our technical Department. We are at your disposal in our email: export@schuller.es...
- Page 10 Carefully open the packaging. Remove the Styrofoam elements. Remove the motor housing and place it on a rug, carpet or Styrofoam to prevent damage. Check the parts inventory to see if all parts have been included.
- Page 11 INSTALLING THE FAN TO THE CONCRETE CEILING. VERY HEAVY ITEM (20 kgs). MAKE SURE IT IS PROPERLY FIXED Place the safety hook on a firm structure. In a concrete ceiling, it is necessary to install 4 expansion bolts to fix the bracket to the ceiling. IMPORTANT NOTICE: For other types of roof, prepare a firm support beforehand.
- Page 12 Loosen the two fixing screws of the threaded rod Finally, retighten the two fixing screws progressively, leaving holder and then, place the rod in it. Align the holes of the rod completely vertical. the clip with the holes in the rod holder. Fit the pin Fit and lower the pipe union cap and fit the canopy.
- Page 13 REMOTE CONTROL CONNECTION AND CANUPY ADJUSTMENT To avoid possible electric shocks, make sure the power is disconnected at the main fuse box before wiring. -Connect the wires from the fan body to the control module (see diagram below). Insert the control module into its location inside the anti-roll anchor. Raise the canopy and fix it by screwing it on with provided screws.
- Page 14 INSTALLATION OF THE LED CEILING LIGHT 1. Remove the engine fixing screws. 2. Insert the LED cable terminal through the hole in the centre of the light panel and connect it to the light panel terminal. 3. Attach the LED ceiling light with the 9 screws, starting with the 3 inside screws. 4.
- Page 15 REMARKS The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this adjustment period, the rumor will disappear. 2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if power is cut off through the wall switch.
- Page 16 POSIBLE SOLUTIONS TO OPERATIONAL PROBLEMS The blades do not rotate, the light or some of them do not turn on. Check that the quick installation connections have been securely fastened until their final position. (They may be disconnected at the time of final placement due to the large number of cables that are handled at the same time).
