VENTO

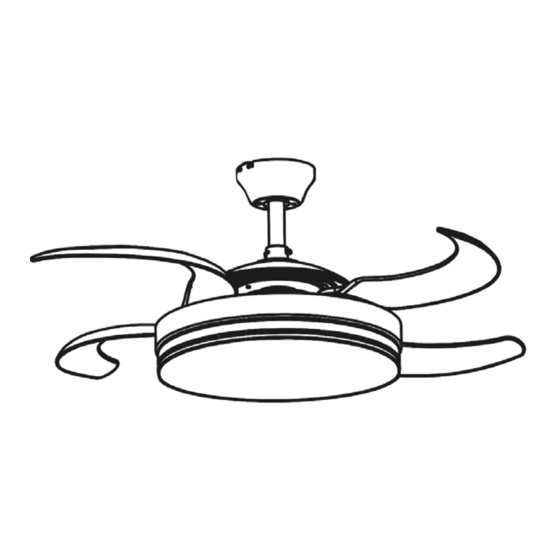

VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
168377
Luz LED CCT 3000k a 6000K (LUZ CÁLIDA, NEUTRA Y FRIA)
Ventilador con motor DC de 6 velocidades e inversión de giro.
Aspas escamoteables en acrílico transparente.
Función temporizador. Mando a distancia.
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 7
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica póngase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
irodriguez@schuller.es
o en nuestro teléfono 961 601 051 Ext. 229
Rev.10.23
1
