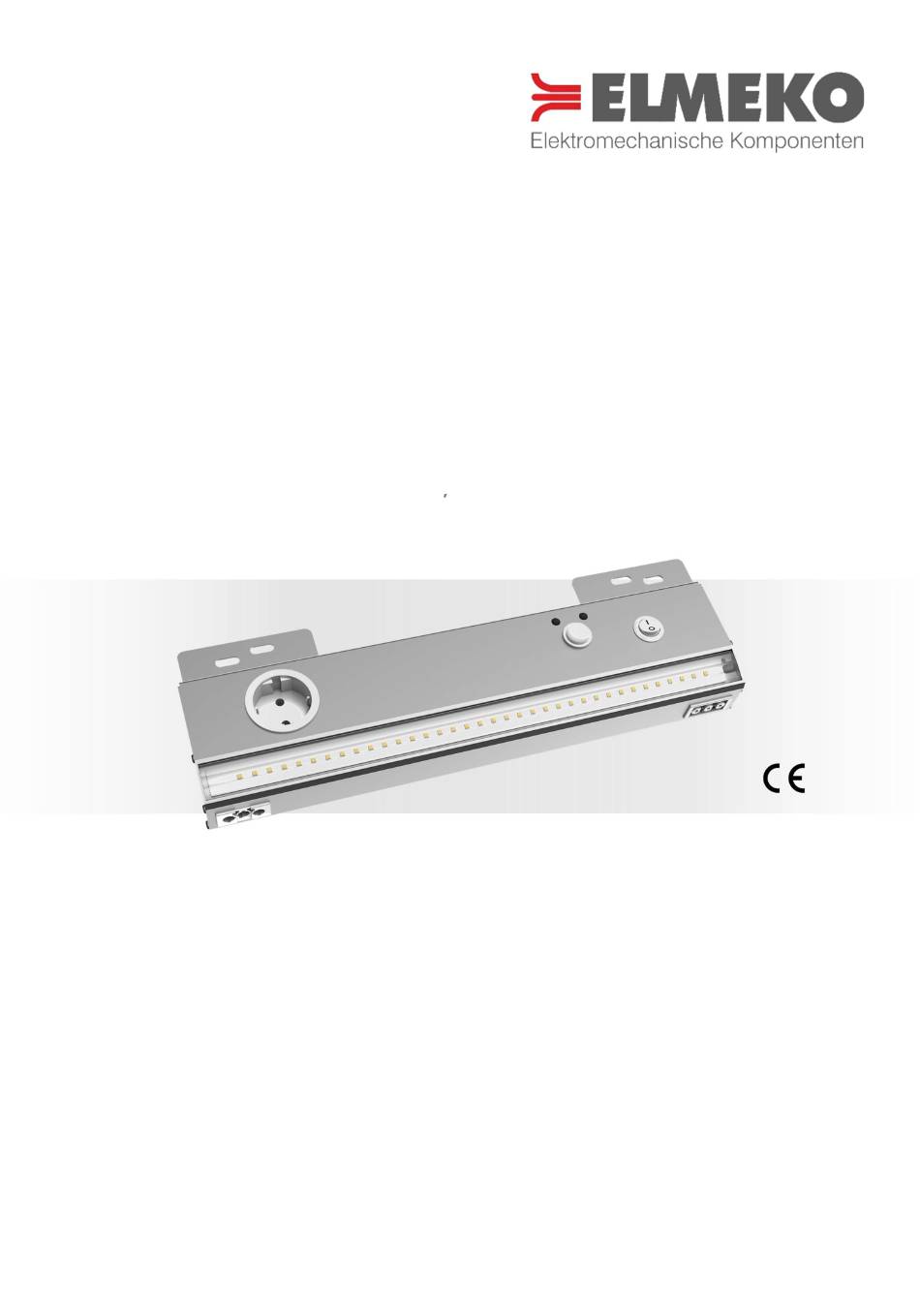

- Page 1 LED SCHALTSCHRANKLEUCHTE LLX-400-S/B LED ENCLOSURE LIGHT LLX-400-S/B Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
Beschreibung Description ..............................3 Abmessungen Dimensions ..............................3 Technische Daten Technical Data ............................4 Eigenschaften Features ..............................4 Schaltbild LLX-400-S Wiring diagram LLX-400-S......................... 5 Schaltbild LLX-400-B Wiring diagram LLX-400-B ........................ 5 Zubehör Accesories ................................6 Montage Installation ................................6 Sicherheitshinweise Safety instructions .......................... -
Page 3: Beschreibung Description
BESCHREIBUNG DESCRIPTION Die LED Schaltschrankleuchten LLX-400-S/B wurden speziell für den Einsatz in Schaltschränken entwickelt. Besondere Merkmale sind das stabile Aluminiumgehäuse, der schräge Lichtaustritt über die gesamte Länge der Leuchte, steckbare Anschlüsse und verschiedene Schaltmöglichkeiten. Außer mit dem eingebauten Türpositionsschalter oder Bewegungsmelder kann die Leuchte auch von extern geschaltet werden. -
Page 4: Technische Daten Technical Data
TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type LLX-400-S LLX-400-B Artikelnummer Part number 72 40X 1S 72 40X 1B Schaltelement Türpositionsschalter Bewegungsmelder Switch element Door position switch Motion detector Befestigung Winkel Fasting Mounting brackets Betriebsspannung 230 V AC, 50/60 Hz Operating voltage... -
Page 5: Schaltbild Llx-400-Swiring Diagram Llx-400-S
SCHALTBILD LLX-400-S WIRING DIAGRAM LLX-400-S SCHALTBILD LLX-400-B WIRING DIAGRAM LLX-400-B... -
Page 6: Zubehör Accesories
LIEFERUMFANG DELIVERY CONTENTS LED light LED-Leuchte Instruction manual Betriebsanleitung Fastening material Befestigungsmaterial ZUBEHÖR ACCESORIES Bezeichnung Type Beschreibung Description Artikelnummer Part number Netzanschlusskabel 3 m lang, orange, einseitig mit GST-Stecker LL-N-30 72 30N 000 Mains cable 3 m long, orange, GST plug at one side Verbindungskabel 0,6 m zum Durchschleifen von weiteren Leuchten, beidseitig mit GST-Stecker LL-V-06... -
Page 7: Sicherheitshinweise Safety Instructions
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten Der Anschluss erfolgt an 230 V AC 50/60 Hz ... -
Page 8: Garantieerklärung Guarantee Bond
The repaired or replaced parts do not change the beginning or end of the warranty period Attention: Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
