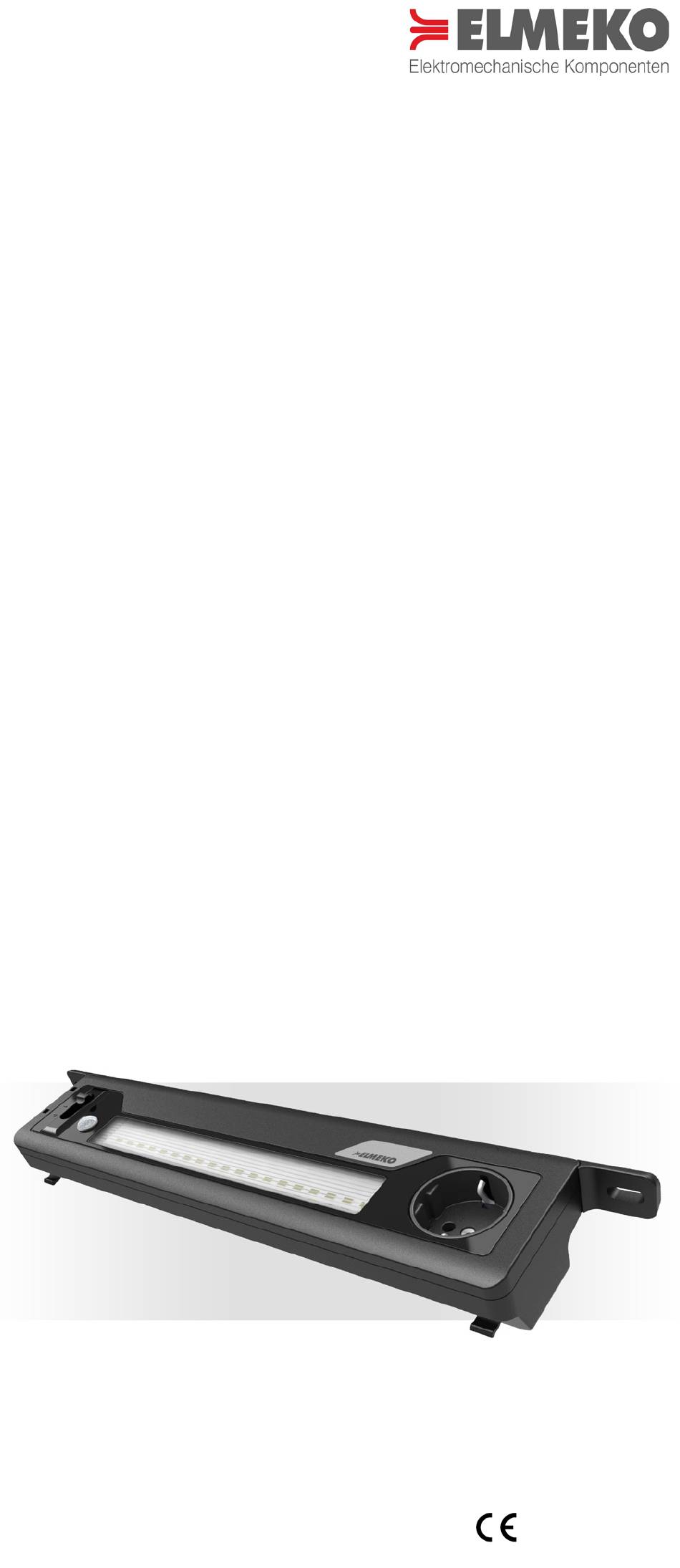

- Page 1 LMX-360 LED SCHALTSCHRANKLEUCHTE LED ENCLOSURE LIGHT Montage- und Betriebsanleitung Installation and Operating Manual...
- Page 2 Technische Daten • Technical Data Diese Leuchte enthält eine Lichtquelle der Energieeffizienzklasse C This luminaire contains a light source of energy efficiency class C...
- Page 3 Produktübersicht • Product Overview Steckdose Power socket LED - Optik LED - Optics Bewegungssensor (PIR) (optional) Motion detector (PIR) (optional) EIN/AUS- Schalter ON/OFF switch Kabelhalter Cable holder Befestigunslascheneinschub unten Fixation tab insertion bottom Serienschaltung (Ausgang) Power output Betriebsspannung (Eingang) Power input Schraublasche (2x) Screw tab (2x) Befestigungslascheneinschub seitlich...
- Page 4 Montage • Installation Schraubbefestigung • Screw fixation M5 x 10 (TX25) Max. 2,5 Nm Rastbefestigung • Lock fixation Magnetbefestigung • Magnetic fixation (Zubehör / Accessories) Elektrischer Anschluss • Electrical Connection...
- Page 5 max. 4 Bedienung • Operation (mit Bewegungsmelder • with motion detector (ohne Bewegungsmelder • without motion detector) Zubehör • Accessories...
-
Page 6: Bestimmungsgemäße Verwendung
Sicherheitshinweise Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für späteren Gebrauch zugänglich auf! Sicherheitshinweise Nichtbeachtung der Sicherheitshinweise kann zu Lebens-, Verbren- nungs- und Brandgefahr führen! • Installations-, Montagearbeiten und Arbeiten am elektrischen An- schluss darf nur eine zugelassene Elektrofachkraft durchführen. •... -
Page 7: Montage
Wartung und Pflege Wartung • Das Produkt ist wartungsfrei. Pflege Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder Pflegemaß - nahmen an dem Produkt vornehmen. • Reinigen Sie das Produkt regelmäßig nur mit einem leicht mit Wasser angefeuchteten, weichen und fusselfreien Tuch. -
Page 8: Elektrischer Anschluss
Montageschritte • Montieren Sie die LED-Leuchte, wie in den Abbildungen 1-3; 5; 7 dargestellt. • Demontieren Sie die LED-Leuchte, wie in der Abbildung 4 und 6 dargestellt. Elektrischer Anschluss • Schließen Sie die Versorgungsspannung wie in Abbildung 8 ge- zeigt, an die Leuchte an. •... -
Page 9: Appropriate Use
A malfunction exists when: • visible damages appear. • the product does not work properly (e.g. flickering). • smoke, steam or crackling sounds appear. • smell of burning is recognisable. • an overheating is recognisable (e.g. by discolouration of adjacent surfaces). -
Page 10: Installation Steps
• A suitable branch circuit protective device shall be provided upstre- am, in USA / Canada max. 10 A. Check if the product functions properly and is securely fixed! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 • 56479 Liebenscheid • Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
