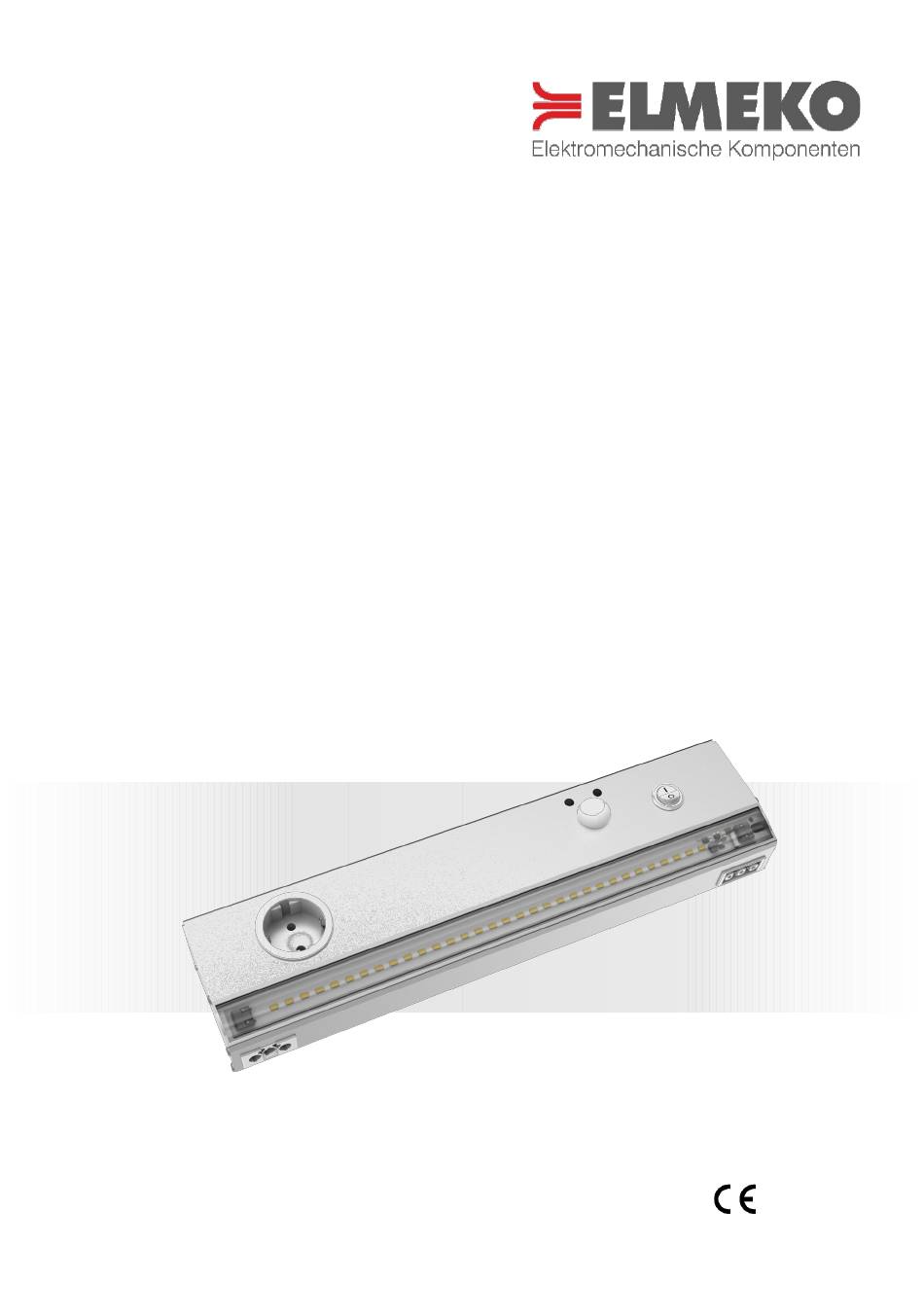

- Page 1 LLX-400-BM/BWM LED SCHALTSCHRANKLEUCHTE LED ENCLOSURE LIGHT Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
Sicherheitshinweise ....................................7 Garantieerklärung......................................8 Description ........................................3 Dimensions ........................................3 Technical Data ......................................4 Features ........................................... 4 Wiring diagram LLX-400-BM .................................. 5 Wiring diagram LLX-400-BWM ................................5 Accesories ........................................6 Installation ........................................6 Safety instructions ....................................... 7 Guarantee bond ......................................8... -
Page 3: Beschreibung
BESCHREIBUNG DESCRIPTION Die LED Schaltschrankleuchten LLX-400-BM/BWM wurden speziell für den Einsatz in Schaltschränken entwickelt. Die LLX-400-BWM verfügt außerdem über in Weitbereichsspannungseingang (100 – 240 V). Weitere besondere Merkmale sind das stabile Aluminiumgehäuse, der schräge Lichtaustritt über die gesamte Länge der Leuchte, steckbare Anschlüsse und verschiedene Schaltmöglichkeiten. -
Page 4: Technische Daten
TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type LLX-400-BM LLX-400-BWM Artikelnummer 72 40X 1BM 72 40X 7BM Part number Schaltelement Bewegungsmelder Bewegungsmelder Version Motion detector Motion detector Befestigung Magnetbefestigung Magnetbefestigung Version Magnetic fixing Magnetic fixing Betriebsspannung 230 V 50/60 Hz 100 – 240 V AC/DC, 50/60 Hz... -
Page 5: Schaltbild Llx-400-Bm
SCHALTBILD LLX-400-BM WIRING DIAGRAM LLX-400-BM SCHALTBILD LLX-400-BWM WIRING DIAGRAM LLX-400-BWM... -
Page 6: Zubehör
The electrical connection is made via a three-pin connector on the front to 230 V AC 50/60 Hz (LLX-400-BM) or 100 -240 AC/DC 50/60Hz (LLX-400-BWM). Prefabricated cables are available as accessories. Another three-pole... -
Page 7: Sicherheitshinweise
Richtlinien sind gemäß IEC 60364 einzuhalten Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten Der Anschluss erfolgt an 230 V AC 50/60Hz (LLX-400-BM) oder 100 - 240 V AC/DC 50/60 Hz (LLX-400-BWM) Die maximale Vorsicherung ist 16 A Vorschriften des EVU sind zu beachten Die auf Wunsch eingebaute Steckdose ist bis maximal 16 A belastbar. -
Page 8: Garantieerklärung
It is the customer’s responsibility to see to the correct protective earth connection, installation, and power supply of the product in compliance with current standards. Attention: Tampering with the product in any way will void the warranty and exclude any liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
