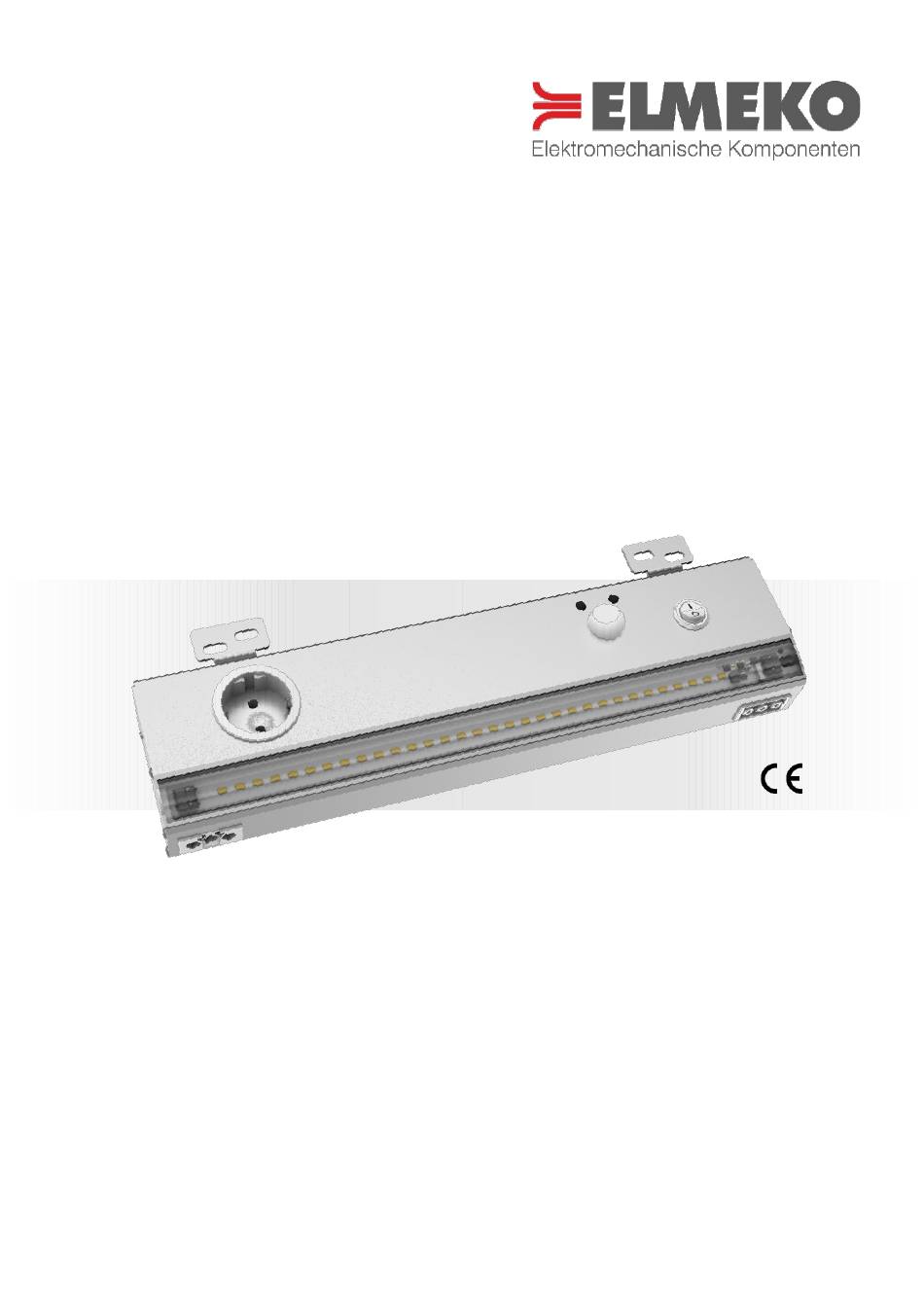

- Page 1 LED SCHALTSCHRANKLEUCHTE LLX-400-SW/BW LED ENCLOSURE LIGHT LLX-400-SW/BW Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
Description ..............................3 Abmessungen Dimensions ..............................3 Technische Daten Technical Data ............................4 Eigenschaften Features ..............................4 Schaltbild LLX-400-SW Wiring diagram LLX-400-SW ......................5 Schaltbild LLX-400-BW Wiring diagram LLX-400-BW ......................5 Zubehör Accesories ................................6 Montage Installation ................................6 Sicherheitshinweise Safety instructions .......................... -
Page 3: Beschreibung Description
Verbindung von mehreren Leuchten darf die Belastung aller Steckdosen 16 A nicht überschreiten. The LED enclosure lights LLX-400-SW/BW are specially developed for use in switchgear cabinets. They are universally applicable through the large input voltage range. Other special features are a sturdy aluminium enclosure, the slanted light emission over the entire length of the light, plug-in connectors and various switching possibilities. -
Page 4: Technische Daten Technical Data
TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type LLX-400-SW LLX-400-BW Artikelnummer Part number 72 40X 7SW 72 40X 7BW Schaltelement Türpositionsschalter Bewegungsmelder Switch element Door position switch Motion detector Befestigung Verstellbare Winkel Fasting Adjustable mounting brackets Betriebsspannung 100 – 240 V DC/AC, 50/60 Hz... -
Page 5: Schaltbild Llx-400-Sw Wiring Diagram Llx-400-Sw
SCHALTBILD LLX-400-SW WIRING DIAGRAM LLX-400-SW SCHALTBILD LLX-400-BW WIRING DIAGRAM LLX-400-BW... -
Page 6: Zubehör Accesories
LIEFERUMFANG DELIVERY CONTENTS ▪ ▪ LED light LED-Leuchte ▪ ▪ Instruction manual Betriebsanleitung ▪ ▪ Fastening material Befestigungsmaterial ZUBEHÖR ACCESORIES Bezeichnung Type Beschreibung Description Artikelnummer Part number Netzanschlusskabel 3 mtr. lang, orange, einseitig mit GST-Stecker LL-N-30 72 30N 000 Mains cable 3 mtr. long, orange, GST plug at one side Verbindungskabel 0,6 mtr. -
Page 7: Sicherheitshinweise Safety Instructions
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Der Anschluss erfolgt an 100 - 240 V DC/AC 50/60 Hz ▪... -
Page 8: Garantieerklärung Guarantee Bond
The repaired or replaced parts do not change the beginning or end of the warranty period Attention: Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
