Dornbracht 28 033 970 Series Installation Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Dornbracht
Montageanleitung
Installation instructions
Montagehandleiding
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Installation instructions
Monteringsanvisning
Montážní návod
Instrukcja montażu
Инструкция по монтажу
安装指导
28 033 970-FF / 28 033 970-FF 0010 / 28 033 970-FF 0050 /
28 034 970-FF / 28 034 970-FF 0010 / 28 034 970-FF 0050 /
28 043 980-FF / 28 043 980-FF 0010 / 28 043 980-FF 0050 /
28 044 980-FF / 28 044 980-FF 0010 / 28 044 980-FF 0050

Advertisement

loading
Need help?

Need help?

Do you have a question about the 28 033 970 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dornbracht 28 033 970 Series

Summary of Contents for Dornbracht 28 033 970 Series

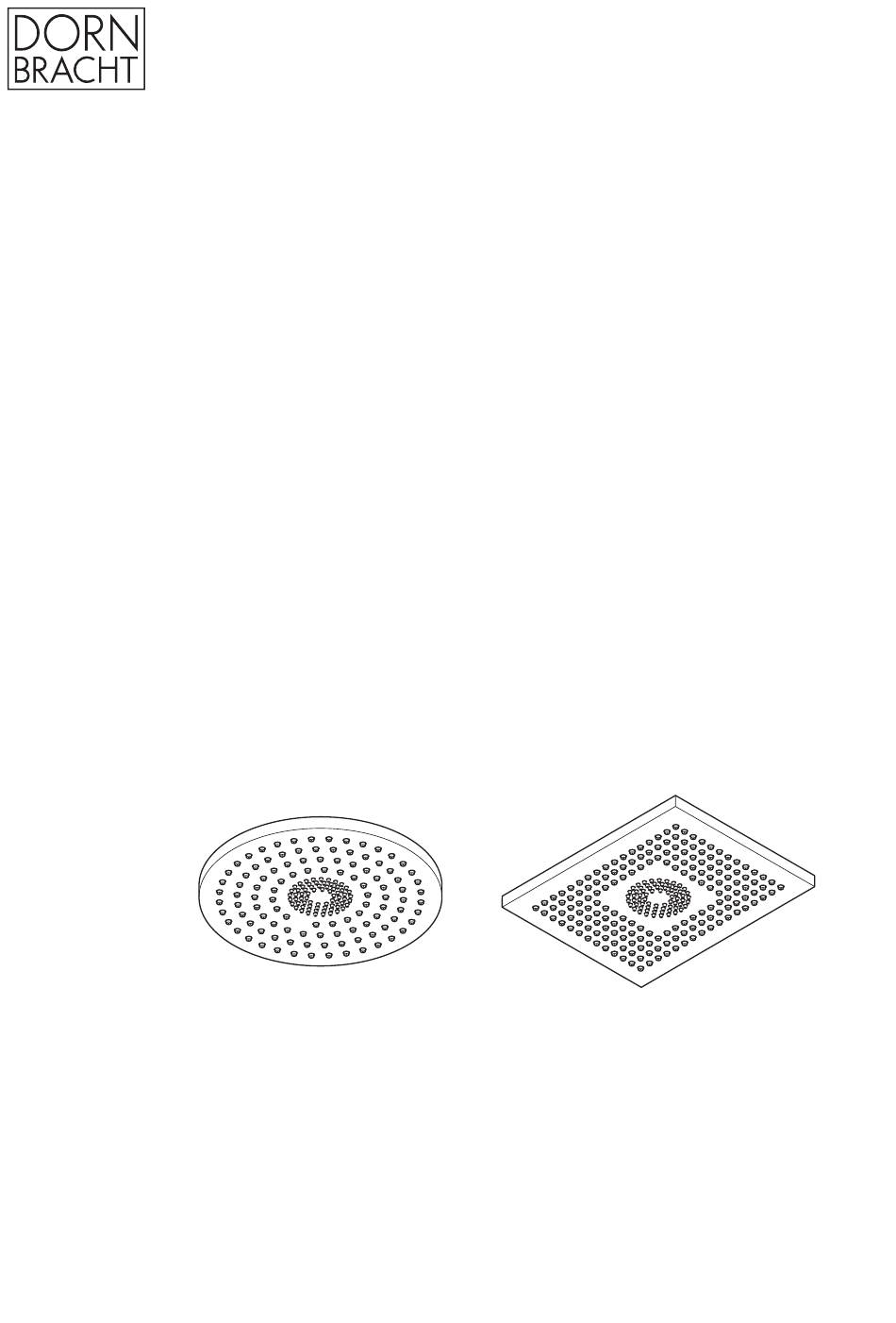

  • Page 1 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje Installation instructions Monteringsanvisning Montážní návod Instrukcja montażu Инструкция по монтажу 安装指导 28 033 970-FF / 28 033 970-FF 0010 / 28 033 970-FF 0050 / 28 034 970-FF / 28 034 970-FF 0010 / 28 034 970-FF 0050 /...
  • Page 2 28 033 970-FF / 28 033 970-FF 0010 / 28 033 970-FF 0050 ....41, 45 - 48, 56 28 034 970-FF / 28 034 970-FF 0010 / 28 034 970-FF 0050 ....42, 45 - 48, 57 28 043 980-FF / 28 043 980-FF 0010 / 28 043 980-FF 0050 ....
  • Page 3 Elektroarbeiten sind nur im spannungsfreien Zustand vorzunehmen! Achtung! Es ist unbedingt erforderlich, dass Sie die folgenden Benutzerhinweise sorgfältig lesen.Im Falle der Nichteinhaltung lehnt die Dornbracht AG & Co. KG jede Haftung ab. Nur geeignete Leitern / Aufstiegshilfen benutzen. VORSICHT! Gefahr von Schnittverletzungen durch scharfe Kanten Tragen Sie immer Schutzhandschuhe bei den notwendigen Arbeiten.
  • Page 4 Umgebungstemperatur ................≤ 40 °C / ≤ 104 °F Relative Luftfeuchtigkeit Nicht zur Verwendung im Dampfbad geeignet. Leuchtmittel Technologie ......................LED (RGBW) Schutzart ......................... IP X5 Kompatiblität ....................ZigBee Light Link Enthält Leuchtmittel der Energieeffizienzklasse G. Kennzeichnung ........................CE Dornbracht empfiehlt, einen Systemintegrator hinzuzuziehen. Maße finden Sie am Ende der Anleitung.
  • Page 5 Planungshinweise Deckenmodul Deckenkonstruktion mit ausreichender Tragfähigkeit für die dauerhafte Befestigung des Geräts (Gewicht: 8 kg / 17,5 lbs. (US)). Die im Lieferumfang enthaltenen Befestigungsmittel sind ausschließlich zur Befestigung in Beton geeignet. Betriebsbedingungen Zulässige Betriebstemperaturen: Kaltwassertemperatur ................5 – 25 °C / 41 – 77 °F Empfohlene Kaltwassertemperatur ..............
  • Page 6 For questions or uncertainties regarding installation or operation, please contact the Technical Service of Dornbracht. You can find relevant contact details on the back of this manual and on the website of Dornbracht: www.dornbracht.com Damages caused by non-observance of the instructions or use not as intended are excluded from warrenty by Dornbracht.
  • Page 7 Light source Technology ......................LED (RGBW) Degree of protection ......................IP X5 Compatibility ....................ZigBee Light Link Includes light bulbs of energy efficiency class G. Marking ..........................CE Dornbracht recommends consulting a system integrator. Dimensions can be found at the end of the manual.
  • Page 8 Planning notes Ceiling module Ceiling construction with sufficient load carrying capacity for the permanent attachment of the appliance (weight: 8 kg / 17,5 lbs. (US)). The fasteners included in the scope of delivery are only suitable for fixing in concrete. Operating conditions Permissible operating temperatures: Cold water temperature .................
  • Page 9 Dornbracht. U vindt de contactgegevens op de achterpagina van deze handleiding en op de website van Dornbracht: www.dornbracht.com Dornbracht verleent geen garantie voor schade die is ontstaan door het niet naleven van de instructies of verkeerd gebruik. Alle sanitaire installaties moeten worden uitgevoerd door een deskundig en gekwalificeerd loodgieter volgens de geldende DIN / EN normen (DIN 1988, EN 1717, EN 806, TVO etc.), de...
  • Page 10 Niet geschikt voor gebruik in een stoombad. Verlichtingsmiddel Technologie ......................LED (RGBW) Veiligheidsklasse ......................IP X5 Kompatiblität ....................ZigBee Light Link Bevat lampen van energie-efficiëntieklasse G. Markering ..........................CE Dornbracht adviseert een systeemintegrator in te schakelen. U vindt de maten aan het einde van de gebruiksaanwijzing.
  • Page 11 Technische instructies Plafondmodule Plafondconstructie met voldoende draagvermogen voor duurzame bevestiging van het apparaat (gewicht: 8 kg / 17,5 lbs. (US)). De bij levering inbegrepen bevestigingsmiddelen zijn uitsluitend geschikt voor bevestiging in beton. Bedrijfsvoorwaarden Toegestane bedrijfstemperaturen: Koudwatertemperatuur ................5 – 25 °C / 41 – 77 °F Aanbevolen koudwatertemperatuur ..............
  • Page 12 Les travaux électriques doivent être effectués uniquement hors tension ! Important ! Il est impératif que vous lisiez attentivement les instructions d’utilisation suivantes. En cas de non-respect des présentes instructions, la société Dornbracht AG & Co. KG décline toute responsabilité. Utiliser uniquement des échelles / marchepieds adaptés.
  • Page 13 Technologie ......................LED (RGBW) Fréquence d’entrée ......................IP X5 Compatibilité ....................ZigBee Light Link Comprend des ampoules d'efficacité énergétique de classe G. Marquage ..........................CE Dornbracht recommande de faire appel à un intégrateur de systèmes. Vous trouverez les dimensions à la fin des instructions..
  • Page 14 Conseils d’aménagement Module de plafond Structure de plafond ayant une capacité de charge suffisante pour la fixation permanente de l’appareil (poids : 8 kg / 17,5 lbs. (US)). Les pièces de fixation fournies sont adaptées exclusivement pour la fixation dans le béton. Conditions de fonctionnement Températures de fonctionnement admissibles: Température de l’eau froide ..............
  • Page 15 Per chiarimenti e dubbi relativi al montaggio o all'uso si contatti l'assistenza tecnica di Dornbracht. I dati di contatto sono riportati sul retro delle presenti istruzioni e sulla homepage di Dornbracht: www.dornbracht.com I danni derivanti dalla mancata osservanza delle indicazioni o dall'utilizzo non conforme del prodotto sono esclusi dalla garanzia di Dornbracht.
  • Page 16 Tecnologia ......................LED (RGBW) Tipo di protezione ......................IP X5 Compatibilità ....................ZigBee Light Link Include luci di classe energetica G. Marcatura ..........................CE Dornbracht raccomanda di consultare un esperto in integrazione di sistemi. Le dimensioni sono riportate nelle ultime pagine delle istruzioni.
  • Page 17 Indicazioni per la progettazione Modulo da soffitto Struttura a soffitto con portata adeguata per il fissaggio permanente dell'apparecchio (peso: 8 kg / 17,5 lbs. (US)). I dispositivi di fissaggio compresi nella fornitura sono adatti solo per il fissaggio nel calcestruzzo. Condizioni di funzionamento Temperature di esercizio ammissibili: Temperatura dell'acqua fredda ..............
  • Page 18 Los trabajos eléctricos se deberán realizar sin tensión eléctrica. ¡Atención! Es absolutamente necesario que lea minuciosamente las indicaciones para usuarios. En caso de no seguir dichas indicaciones, Dornbracht AG & Co. KG se eximirá de toda responsabilidad. Utilizar sólo escaleras / taburetes adecuados. ¡PRECAUCIÓN! Peligro de sufrir cortes por cantos puntiagudos Lleve siempre guantes de protección puestos a la hora de realizar los trabajos necesarios.
  • Page 19 Iluminación Tecnología ......................LED (RGBW) Tipo de protección ......................IP X5 Compatibilidad ....................ZigBee Light Link Incluye bombillas de eficiencia energética clase G. Símbolo de identificación .....................CE Dornbracht recomienda utilizar un integrador de sistemas. Encontrará las medidas al final de las instrucciones.
  • Page 20 Indicaciones de planificación Módulo de techo Construcción de techo falso con una capacidad de carga suficiente para la fijación duradera del aparato (peso: 8 kg / 17,5 lbs. (US)). et. Los medios de fijación incluidos en el volumen de suministro son adecuados exclusivamente para la fijación en hormigón. Condiciones de funcionamiento Temperaturas de funcionamiento permitidas: Temperatura de agua fría ...............
  • Page 21 For questions or uncertainties regarding installation or operation, please contact the Technical Service of Dornbracht. You can find relevant contact details on the back of this manual and on the website of Dornbracht: www.dornbracht.com Damages caused by non-observance of the instructions or use not as intended are excluded from warrenty by Dornbracht.
  • Page 22 Light source Technology ......................LED (RGBW) Degree of protection ......................IP X5 Compatibility ....................ZigBee Light Link Includes light bulbs of energy efficiency class F. Marking ..........................CE Dornbracht recommends consulting a system integrator. Dimensions can be found at the end of the manual.
  • Page 23 Planning notes Ceiling module Ceiling construction with sufficient load carrying capacity for the permanent attachment of the appliance (8 kg / 17,5 lbs. (US)). The fasteners included in the scope of delivery are only suitable for fixing in concrete. Operating conditions Permissible operating temperatures: Cold water temperature .................
  • Page 24 Utför endast elanslutningen i spänningslöst tillstånd. Obs! Det är tvunget nödvändigt att läsa igenom följande användningsanvisningar. Om detta inte beaktas kommer Dornbracht AG & Co. KG att avsäga sig allt ansvar. Använd endast lämpliga stegar / uppstigningsanordningar. OBSERVERA! Risk för skärskador av vassa kanter Använd alltid skyddshandskar vid erforderliga arbeten.
  • Page 25 Relativ luftfuktighet Inte lämplig för användning i ångbad. Illuminant Teknik ........................LED (RGBW) Kapslingsklass ......................... IP X5 Kompatibilitet ....................ZigBee Light Link Inkluderar glödlampor av energieffektivitetsklass G. Märkning ..........................CE Dornbracht rekommenderar att du kontaktar en systemintegratör. Måttuppgifter finns i slutet av anvisningen.
  • Page 26 Planeringsinstruktioner Takmodul Takkonstruktion med tillräcklig bärförmåga för permanent montering av apparaten (vikt: 8 kg / 17,5 lbs. (US)). Monteringsmaterialet som ingår i leveransomfånget är endast avsett för förankring i betong. Driftsförhållanden Tillåtna drifttemperaturer: Kallvattentemperatur ................5 – 25 °C / 41 – 77 °F Rekommenderad kallvattentemperatur ..............
  • Page 27 Při dotazech nebo nejasnostech ohledně montáže nebo obsluhy kontaktujte prosím technickou podporu společnosti Dornbracht. Příslušné kontaktní údaje naleznete na zadní straně tohoto návodu a na domovské stránce společnosti Dornbracht: www.dornbracht.com Škody vzniklé v důsledku nedodržení pokynů nebo jiným než určeným použitím jsou společností...
  • Page 28 Ni primeren za uporabo v parni kopeli. Osvetľovač Technológia ......................LED (RGBW) Stupeň el. krytí ......................... IP X5 Kompatibilita ....................ZigBee Light Link Obsahuje svítidla třídy energetické účinnosti G. Označení ..........................CE Dornbracht doporučuje zapojit do instalace systémového integrátora. Rozměry naleznete na konci návodu.
  • Page 29 Plánovací pokyny Stropní modul Stropní konstrukce s dostatečnou nosností pro trvalé připevnění zařízení (hmotnost: 8 kg / 17,5 lbs. (US)). Nástěnné prvky Upevňovací prostředky zahrnuté v dodávce jsou určené výhradně pro připevnění do betonu. Provozní podmínky Přípustné provozní teploty: Teplota studené vody ................5 – 25 °C / 41 – 77 °F Doporučená...
  • Page 30 Prace elektryczne wykonywać wyłącznie w warunkach beznapięciowych! Uwaga! Prosimy koniecznie zapoznać się dokładnie z poniższymi wskazówkami dla użytkownika. W wypadku niezastosowanaia się do nich firma Dornbracht AG & Co. KG odmawia przejęcie wszelkiej odpowiedzialności. Używać wyłącznie dostosowanych drabin i pomocy do wspinania się.
  • Page 31 Nie nadaje się do stosowania w łaźni parowej. Iluminant Technologie ......................LED (RGBW) Klasa ochrony ........................IP X5 Kompatybilność .....................ZigBee Light Link Zawiera żarówki o klasie efektywności energetycznej G. Oznakowanie ........................CE Dornbracht zaleca konsultację z integratorem systemów. Wymiary znajdują się na końcu niniejszej instrukcji.
  • Page 32 Wskazówki planowania Moduł podsufitowy Konstrukcja sufitowa z wystarczającą nośnością dla trwałego mocowania urządzenia (ciężar: 8 kg / 17,5 lbs. (US)). Elementy montażowe zawarte w zakresie dostawy przeznaczone są wyłącznie do mocowania w betonie. Warunki eksploatacji Dopuszczalne temperatury robocze: Temperatura wody zimnej ..............5 – 25 °C / 41 – 77 °F Zalecana temperatura zimnej ciepłej ..............
  • Page 33 Электротехнические работы следует производить только в обесточенном состоянии. Внимание! Пользователь в обязательном порядке должен внимательно ознакомиться со следующими указаниями. В случае их несоблюдения компания Dornbracht AG & Co. KG снимает с себя любую ответственность. Использовать только пригодные лестницы или подмостки.
  • Page 34 ВНИМАНИЕ! Опасность травм в результате контакта с острыми краями. При проведении необходимых работ всегда носите защитные перчатки. Избегайте контакта других частей тела (напр., головы) с острыми краями. – Приподнять поврежденную часть тела. – Порез при необходимости прочистить, дезинфицировать и наложить стерильную повязку.
  • Page 35 Wilgotność względna Не подходит для использования в паровой бане. Осветитель Технология ......................LED (RGBW) Степень защиты......................IP X5 Совместимость ....................ZigBee Light Link вместе с лампочками класса энергоэффективности G. Маркировка ........................CE Dornbracht рекомендует привлечь системного интегратора. Размеры можно найти в конце руководства.
  • Page 36 Указания по проектированию Верхний модуль Конструкция потолка с достаточной несущей способностью для постоянного крепления устройства (вес: 8 kg / 17,5 lbs. (US)). Крепежные средства, входящие в комплект поставки, предназначены исключительно для монтажа в бетон. Условия эксплуатации Допустимая рабочая температура: Допустимая рабочая температура ............5 – 25 °C / 41 – 77 °F Рекомендуемая...
  • Page 37 所有水暖安装工作必须由经验丰富的、具备资格认证的专业水暖安装人员根据相关 DIN / EN 规定（ DIN 1988 、 EN 1717 、 EN 806 、 TVO 等）、国家专门的法律法规和当地的供水公 司的规定进行。 所有电气工作必须由经验丰富的、具备资格认证的专业电工人员根据相关 DIN / EN 规定 （ VDE 0100 等）、国家专门的法律法规和当地电力供应公司的规定进行。 必须优先遵守当 地事故预防条例。 只能在断电状态下进行电气作业！ 注意！ 必须仔细阅读以下用户提示。 如不遵守这些提示， Dornbracht AG & Co. KG 将不承担任务责任。 仅使用合适的梯子 / 攀登器械。 小心！ 锋利的边缘会导致切割风险 进行必要的工作时，始终戴上防护手套。 避免其他身体部位（如头部）与尖锐的边缘接触。 – 抬起受伤的身体部位。...
  • Page 38 额定功率 ........................< 28 W Standby-业绩 ......................... < 2 W 吊顶模块 电源电压 ........................12 V DC 环境温度 .....................≤ 40 °C / ≤ 104 °F 相对湿度 不适合在蒸汽浴中使用。 光照剂 技术 ........................LED (RGBW) 防护等级 ......................... IP X5 兼容性 ......................ZigBee Light Link 包括能效等级 G 的灯泡 标记 ............................CE Dornbracht建议，一个咨询系统集成商 尺寸信息在本说明书末尾...
  • Page 39 规划说明 吊顶模块 检查吊顶结构是否具备足够长时间固定设备的承载能力（重量： 8 kg / 17,5 lbs. (US) ）。适 用于各类天花板的紧固装置必须由结构工程师来挑选。 墙装组件 供货范围中包含的紧固装置仅适用于在混凝土中加固: 冷水温度 ....................5 – 25 °C / 41 – 77 °F 建议冷水温度 ...................... 15 °C / 59 °F 热水温度 ..................50 – 65 °C / 120 – 149 °F 建议热水温度...
  • Page 40 Ošetřování a údržba prostřednictvím uživatele. Czyszczenie i konserwacja. Уход и техобслуживание пользователем. 用户进行的维修保养。 Technische Informationen. Technical information. Technische informatie. Informations techniques. Informazioni tecniche. Información técnica. td.dornbracht.com Technical information. Teknisk information. Technické informace. Informacje techniczne. Техническая информация. 技术信息。 Lichteinrichtung. Lighting Configuration. Verlichtingsconfiguratie.
  • Page 41 ROW - Rest of World 28 033 970-FF US / CA - United States / Canada US / CA 28 033 970-FF 0010 CN - China 28 033 970-FF 0050 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
  • Page 42 ROW - Rest of World 28 034 970-FF US / CA - United States / Canada US / CA 28 034 970-FF 0010 CN - China 28 034 970-FF 0050 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
  • Page 43 ROW - Rest of World 28 043 980-FF US / CA - United States / Canada US / CA 28 043 980-FF 0010 CN - China 28 043 980-FF 0050 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
  • Page 44 ROW - Rest of World 28 044 980-FF US / CA - United States / Canada US / CA 28 044 980-FF 0010 CN - China 28 044 980-FF 0050 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
  • Page 56 28 033 970-FF / 28 033 970-FF 0010 28 033 970-FF 0050 mm [inches] 301 11 " G 3/8 106 4 "...
  • Page 57 28 034 970-FF 28 034 970-FF 0010 / 28 034 970-FF 0050 mm [inches] 301 11 " G 3/8 106 4 "...
  • Page 58 28 043 980-FF / 28 043 980-FF 0010 / 28 043 980-FF 0050 mm [inches] 300 11 " 240 9 " G 3/8 106 4 "...
  • Page 59 28 044 980-FF / 28 044 980-FF 0010 / 28 044 980-FF 0050 mm [inches] 300 11 " 240 9 " G 3/8 106 4 "...
